地球深部是人类未来获取有价资源的主要区域之一。目前，世界上主要矿业大国开采超过千米矿井已有100余座。其中，煤矿深井主要在德国、波兰、俄罗斯、英国、日本、比利时等国家，最大开采深度逼近2 000 m水平[1]。我国随着浅部资源的逐步开发与枯竭，深部开采亦将进入常态，开采深度也以10～25 m/a的速度延伸，现有超过千米深井达47座，采深1 000～1 100 m，最大达到1 500 m[2]。
我国深部开采中冲击地压、突水、地热等灾害出现频率显著增加。据不完全统计，现有150余个冲击地压矿井中具有冲击倾向性的占40%，130余处大型煤矿中一、二级热害矿井超过43%[3]。为解决深部安全高效开采遇到的理论与实践问题，前人系统研究了深部 “三高一扰动”的复杂力学环境、岩体力学特性及工程灾害响应特点[4]，深部岩石大变形和强流变特点[5]，赋存深度对岩石力学行为的影响规律[6-7]，动力失稳的能量特征与判别标准[8-9]，发现了应力场分区破裂化[10-11]、综放工作面上覆围岩宏观应力壳下低应力区[12]、应力拱发育高度与采动裂隙发育高度的关系[13]，现场探测证实应力拱拱高与覆岩断裂带上限位置具有较好的对应性[14]。同时，基于我国地壳浅部和煤矿矿区大量地应力观测结果，统计获得不同尺度应力场侧压系数与深度的线性变化关系[15-16]，典型采动区应力侧压系数的基本关系[17]，为深部开采应力场研究提供了有力支撑。
如何确定煤炭开采的深部，前人研究已从多角度给出不同的诠释。“深部”是一种由地应力水平、采动应力状态和围岩属性共同决定的力学状态，深部采煤环境与浅部比较可概括为“三高”(高地应力、高地温、高岩溶水压)和深部岩体工程响应“三强”(强流变性、强湿热、强动力灾害)特点[18];此时，深部工程岩体具有非线性变化的力学特点，应用现有的线性力学系统理论与技术部分或全部失效，深部工程围岩控制可基于岩体力学特性与工程特性，采用难度系数和危险指数作为稳定性难易程度的评价指标[19]。深部应力条件下，现有基于弹性理论的煤炭开采理论难以适用[20]。针对我国煤矿开采中遇到的灾害问题和采动效应影响，综合地质条件、采煤方法、支护方式等，提出深矿井、深矿井类型与临界深度，深矿井的深度上限为600～800 m，深井分为800～1 200 m和1 200 m以上2个亚类[21]。根据岩石实验结果提出了深部的亚临界深度、临界深度、超临界深度定量分析方法[22]。还有将地壳应力场特征深度作为确定深部“临界深度”的指标[23]。
目前，深部开采的界定方式分别从地应力场特征深度、开采绝对深度、开采煤岩体地应力环境、开采引发的灾害程度和方式、巷道支护及维护成本和岩体力学状态等角度，由表及里的诠释了深部开采的特点，提出了深部开采理论与实践的针对性解决方案。然而，深部开采也是在高地应力环境下对煤岩体进行持续施加扰动的过程，原岩初始状态和开采方式共同决定了岩石力学状态及变化规律。笔者基于我国深部岩石力学研究成果和现代开采方式，构建深部开采系统时-空模型，探索性提出深部煤炭开采定义，探讨了适于我国煤炭现代开采实践的深部界定方法和主要影响因素，并结合我国东、中、西部的煤炭资源区域禀赋特点分析深部界定可行性，旨在进一步丰富和完善深部开采理论与方法。
煤炭开采是指采用现代采掘装备和开采工艺持续采取(或采动)煤炭的采掘活动。煤炭开采导致采动区原岩初始状态(应力场、水力场、原岩裂隙等)发生变化，原岩初始状态和开采方式的采动耦合作用决定了采动围岩状态变化规律。根据采动作用空间关系，煤炭开采也可视为由采动源、采动区和矿区区域3部分组成的系统。其中，采动源包括动力源(如综采装备)和动力作用区(工作面)要素及作用状态(如采动强度);采动区是采动源作用直接影响区，主要包括岩性组合体、含水层等要素及采动状态(如应力场、水力场);矿区区域是采动影响区外部区域，主要包括区域综合岩性组合体和含水层等要素及原岩状态(如区域应力场和水力场)。采动源与采动区的“采动源-煤岩”之间的持续耦合作用(或采动耦合)实现了煤炭采取，也引发了采动覆岩破坏和地下水与原岩的“水-岩”动态耦合响应，导致采动区应力场及水力场状态发生变化，形成采动状态S1(0<t<t1时);当趋于稳定状态时又形成采动覆岩和地下水的静态耦合关系，形成静态耦合状态S2(t>t1);矿区区域控制着采动区变化状态的边界，代表了采动区采动前(t=0)初始状态S0(图1)。

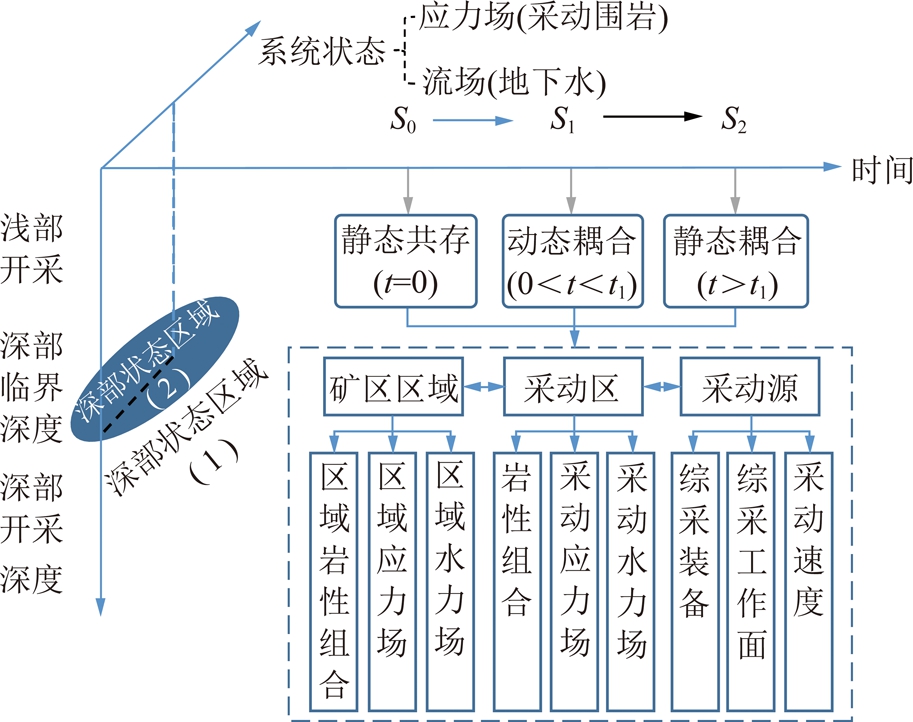

图1 煤炭开采系统简要结构
Fig.1 Coal mining system structure
采动耦合作用形成的采动应力持续变化是系统其他状态变化的基础，深部开采作为煤炭开采的特定情形，则是原岩力学状态(静态时)与采动应力响应(动态时)达到深部力学状态时的开采。与浅部开采相比，煤岩体深部力学状态(原岩应力环境及采动力学响应特征)是区分深部开采的关键。因此，选取系统状态中的力学状态作为研究对象，界定深部开采的范围。
为简洁描述煤岩体的力学状态，可将岩石在深部力学状态空间
的状态函数Sm表征为
(1)
式中， Vm为任意系统中原岩力学状态空间;F为原岩参数(包括岩石组分和岩层组合、岩层含水率等);C为开采工艺参数;t为系统要素间相互作用时间;
和f0分别为未采动时的状态值和状态函数;
和ft分别为采动时的状态值和状态函数;ξ为任意的状态参数;为煤岩采动影响的深部力学状态空间范围。
式(1)提出的Sm函数可表征深部力学状态与原岩物理性质、采动源参数、空间位置等参数之间的关系。根据采动耦合作用时间，将深部力学状态分为静态深部力学状态(t=0)与动态深部力学状态(t>0)。前者代表了原岩无采动作用时初始力学状态，主要与原岩参数F有关，高地应力环境是深部力学状态的静态显现特征;后者则是原岩受持续采动作用时动态力学状态，其采动影响区力学状态不仅与F有关，还与采动源参数C有关，原岩受采动作用时非线性力学响应是深部力学状态的动态显现特征，也是深部岩体工程显现的强流变性和强动力灾害的致因。
深部力学状态显现是煤炭开采由浅部进入深部的基本条件，高地应力环境和原岩非线性力学响应是深部力学状态的基本特征。因此，与浅部煤炭开采比较，深部煤炭开采则指在高地应力环境且具有采动非线性力学响应的煤岩体空间的采矿活动。其内涵主要包括:
(1)深部开采是原岩处于深部高地应力状态下的采矿活动。高地应力状态是深部应力状态的基本特征。目前东部主要矿井平均开采深度已达到800～1 000 m，而西部矿区也由100～300 m逐步进入400～700 m。相对浅部开采，不同区域开采向较大深度转移时逐步进入高地应力环境。此时，原岩应力状态由构造应力为主逐步转向以垂直应力为主，当进入二向等压的三轴压缩应力状态时(或准静水应力状态)进入深部应力状态[22]。
(2)深部开采是采动煤岩出现显著非线性力学响应特征的采矿活动。采动煤岩非线性响应是深部与浅部力学状态的动态特征差异。深部状态下煤岩力学响应由完全弹性形变过渡到脆塑性形变—塑性流动状态，开采中出现塑性大变形、动力灾害、围岩大规模动力失稳等非线性力学现象。与浅部开采相比，弹性形变、脆塑性形变、塑性形变现象共存，传统线性理论与方法解释困难。
(3)深部开采过程也是采动耦合作用与煤岩力学状态时—空演化过程。采动煤岩初始状态反映了采动煤岩静态属性和力学状态，采动耦合状态反映了煤岩的动态属性和力学状态，采动煤岩力学状态变化与深度、原岩岩性组合和采动源参数都相关。与浅部开采相比，不仅采动煤岩初始状态时处于准静水压力环境为深部开采，而且在开采过程中出现深部力学状态的空间也视为深部区域，此时显现的动态高应力区和煤岩非线性力学响应，也需用深部开采理论与方法解释(图1)。
因此，根据我国煤矿矿区分布和煤岩体岩性组合特点，可将深部开采划分为中东部深部开采和西部深部开采，前者主要成煤期为石炭—二叠纪，含煤岩系主要是二叠系山西组和石炭系太原组等;后者主要成煤期为侏罗纪，含煤岩系主要是侏罗系延安组。
深部力学状态作为判定开采进入深部的主要标志，并基于实验测定或深部岩石原位测试确定特征深度是深部开采理论研究的重要突破。深部状态是与区域地应力水平、开采地质环境和采动力学行为密切相关，而矿区地应力研究的采样随机性和样本离散性，使矿区范围深部界定具有局限性。基于我国地壳浅部和煤矿矿区应力场变化趋势确定区域深部，同时结合采动区岩性组合特点和采动耦合力学时-空响应变化规律确定采动区深部，从而界定开采是否进入深部是合理的。
我国地壳浅部区域应力场研究主要是基于沉积岩、岩浆岩和变质岩3 大类岩性的地应力测试数据。其原岩侧压系数KH，Kh和Kav(即:最大水平主应力、最小水平主应力和水平平均主应力分别与垂直主应力之比)与深度间统计分布规律[15]表明(图2)，浅部Kh和KH变化范围较大，意味着局部构造应力为主。随深度增加，实测值相对收敛。当Kh=1时，KH≈1.61，Kav≈1.29，深度为363 m，随后逐步减少且趋于0.6左右;当KH=1时，Kh≈0.61，Kav≈0.80，深度达到3 125 m，此后逐步趋于稳定值;当Kav=1时，KH≈1.25和Kh≈0.77，深度为768 m。当深度为1 100 m时，KH，Kh和Kav的相对变化率已小于1%。

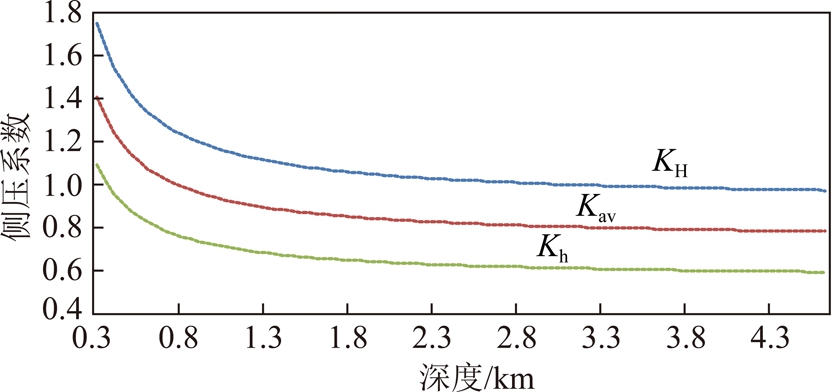

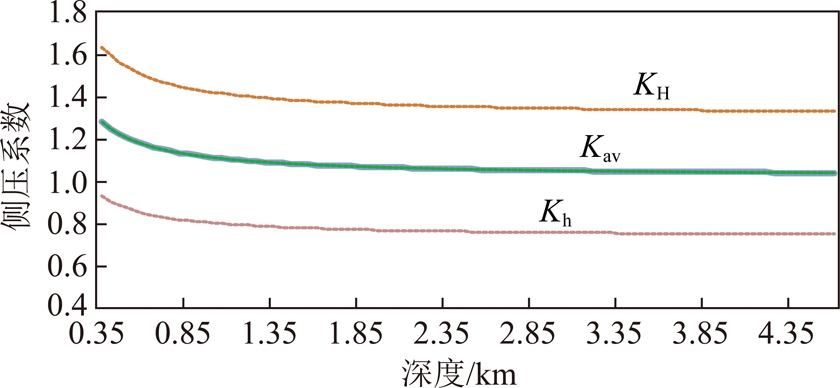

图2 我国地壳浅部区域侧压系数变化趋势
Fig.2 Trend of geostress confining pressure in the shallow crust,China
我国煤矿矿区(涵盖东、中、西区域)地应力研究主要是基于煤矿矿区地层的沉积岩组地应力测试数据。获得原岩侧压系数KH，Kav和Kh与深度变化的统计分析规律[16]表明(图3)，在5 000 m深度范围内，KH始终大于1.0并渐趋于1.31，Kh始终小于1.0并渐趋于0.74，而Kav由始终大于1.0到渐趋于1.03，在深度850～900 m时Kav相对变化已小于10-4/m。
图3 我国煤矿矿区侧压系数变化趋势
Fig.3 Trend of geostress confining pressure coefficient in coal mining areas,China
地壳浅部区域应力场水平与煤矿矿区的应力场水平相比较，前者的KH和Kh在浅部较大，显示水平构造应力较强，总体上反映了地壳浅部沉积岩、岩浆岩和变质岩3大岩类的平均应力场变化特征。煤矿矿区应力场水平普遍大于地壳浅部应力场水平，总体上属于高地应力区，且KH和Kh随深度增加逐步趋于相对稳定值，Kav逐步趋近于1.0，总体上代表了我国煤矿矿区煤系地层的平均地应力水平。
由于Kav综合了原岩三轴应力参数，反映了平均水平应力与垂直应力的关系，Kav≈1时近似体现了原岩三轴应力关系处于准静水应力状态。因此，在目前可测和可采深度范围内，基于深部准静水压力环境和Kav参数作为判断煤炭开采是否进入深部的准则是合理和适用的。 同时，参照我国煤矿矿区平均地应力水平和研究矿区煤系地层的局部地应力水平差异性，区别界定深部的具体范围是必要的。
深部力学状态分为静态状态与动态状态，前者是深部原岩状态下基本物理特性的综合显现，后者则是原岩与采动源耦合作用时的动态显现。根据深部判断准则，可基于静态和动态力学状态时Kav是否达到准静水应力状态确定开采是否进入深部和临界深度。
2.2.1 静态(无开采扰动)深部确定
静态深部是指开采系统为静态时(t =0)具有深部力学状态显现的区域
为深部的临界深度，该区域原岩称为深部原岩。其深部力学状态函数为
(2)
在深部区域Vm外原岩应力场以水平构造应力为主，显现为浅部状态;在深部区域Vm内的原岩应力场显现为深部准静水应力状态。
静态深部区域界定时，原岩参数F是主要影响因素，即原岩成分及物理性质、岩性组合和岩层含水性对界定深部状态有重要影响。依据我国煤矿矿区应力场统计规律，结合东部煤炭开采实践，我国煤矿矿区选择在Kav≈1附近且随深度相对变化约小于10-4/m的深度850～900 m为参考深部临界深度Hm。而在具体开采区域符合深部状态的实际深部临界深度Hs(或视深部临界深度)与采动区原岩和区域岩石组合及物性差异有关。
2.2.2 动态(开采扰动时)深部确定
动态深部是指开采系统为动态时(t>0)，原岩在开采扰动耦合作用时深部力学状态显现(kav趋近于1.0)的空间区域Vm，深部力学状态函数可表达为
(3)
深部区Vm包括了静态深部区
和动态深部区Vd,在Vm外侧压参数kav>1时，原岩与采动耦合的应力状态显现为浅部状态，应力场以水平构造应力为主;在Vm内，原岩物性参数F和采动源参数C共同决定了应力场状态及深部范围Vd。
若设
为受区域(指煤矿矿区)应力场控制的原岩应力状态，
为采动耦合作用产生的采动增量，则采动应力场状态函数(采动影响范围内应力场状态函数)
为
(4)
此时，
的区域显示浅部力学状态，采动耦合作用区构造应力增强或垂直应力相对下降，以构造应力为主;在
且Hs>Hm区域
采动耦合作用出现水平构造应力降低或垂直应力增大现象，局部也可出现符合深部力学状态的区域。
含煤沉积地层通常是由一套成因上有共生关系的陆源碎屑岩沉积层组成，多为砂岩、粉砂岩、页岩和黏土岩性，具有显著的互层状组合特征。如淮南煤田二叠纪含煤岩系中砂岩、粉砂岩和泥岩各占34%，9%和50%。神东煤田侏罗纪含煤岩系中，砂岩、粉砂岩和泥岩各占34%，9%和50%。
如设煤田区域应力场确定的区域等效容重和深部临界深度分别为γm和Hm，此时垂直应力为σv(Hm)。当开采区域原岩为水平层状均匀时，γi和ΔHi(i=1,…,n)为各岩层的容重和厚度，
和Hs分别为达到深部应力状态的垂直应力和实际深部临界深度。此时，Hs处原岩垂直应力可表达为
(5)
如按岩石工程性质将开采区域岩层简化为软岩、中硬岩和硬岩3层组合，设开采区域最大水平应力σH和最小水平应力σh与区域场相同，当
时，应用式(5)时 Hs与Hm有如下关系:

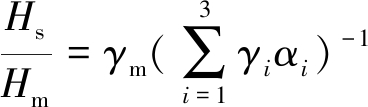

(6)
式中，αi为第i层岩层厚度占Hs以上岩层总厚度的比例。
式(6)表明，实际临界深度Hs与Hm相比，受开采区域岩性组合与其物性参数控制。
模拟分析选择典型岩层物性参数[22]，构建了Hs深度以上软岩层、中硬岩层和硬岩层的厚度占原岩厚度比例不同的15种厚度占比变化情景(图4(a))。其中，软岩厚度占比变化为0.1～0.8，中硬岩厚度占比0.60～0.18，硬岩厚度相应占比0.30～0.12;软岩密度1 400～2 400 kg/m3，中硬岩密度2 400～2 600 kg/m3,硬岩2 800 kg/m3。

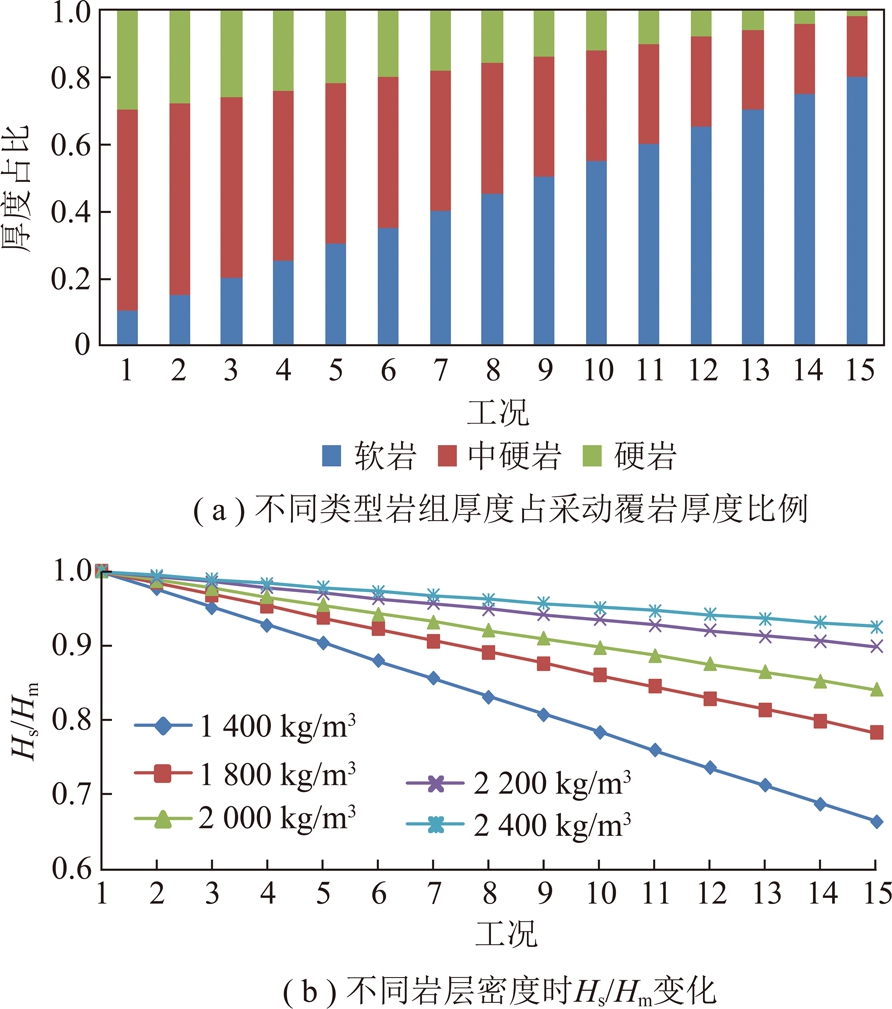

图4 不同岩层组合时实际深部临界深度变化
Fig.4 Actual deep depth with different rock formations
结果表明:随软岩层密度逐步降低，Hs趋浅，且随软岩层厚度占比增加，Hs趋浅效应显著(图4(b))。如软岩、中硬岩和硬岩的占比关系为0.20∶0.54∶0.26时，随软岩层密度降低，Hs与Hm相比浅2%～5%;占比为0.40∶0.42∶0.18时，相比浅7%～15%;而占比为0.65∶0.27∶0.08时，相比浅6%～26%。若以软岩层为主时，Hs仅为Hm的66%，意味着软岩层对Hs影响较大。如以我国煤矿矿区区应力场确定的Hm=850 m计算，则实际深部力学状态的深度Hs≈560 m，与文献[22]研究结果相近。
当煤岩体中具有含水层时，地下水渗流和软化作用(或水化作用)减小了原岩内部黏聚力和摩擦力及原岩抗压强度，降低了原岩硬度。如煤系地层中常见的砂岩孔隙度5%～25%，页岩孔隙度10%～30%，极易发生软化作用。若用软化系数代表岩层损伤程度，则中硬岩类比硬岩类受损程度更强(表1)。

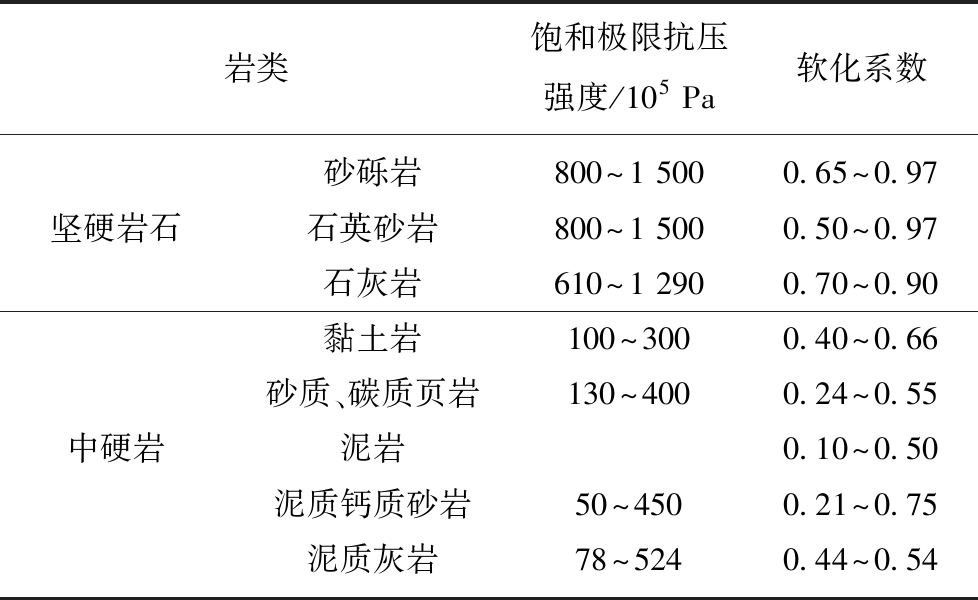

表1 常见沉积岩类软化系数
Table 1 Softening coefficient of common sedimentary rocks
岩类饱和极限抗压强度/105 Pa软化系数砂砾岩800～1 5000.65～0.97坚硬岩石石英砂岩800～1 5000.50～0.97石灰岩610～1 2900.70～0.90黏土岩100～3000.40～0.66砂质、碳质页岩130～4000.24～0.55中硬岩泥岩0.10～0.50泥质钙质砂岩50～4500.21～0.75泥质灰岩78～5240.44～0.54
考虑到岩石在水化作用影响下受力时容重变化特点[24]，若设原岩容重与含水岩层容重呈线性关系，ρs为孔隙度;γw为充填物干容重;τ为容重影响因子，则含水岩层实际容重γs可简化为
(7)
当岩石无水(γw=0)及软化作用时(τm=1)，γs=γm;当岩层含水且受垂直应力作用和水化作用时(τ0<1，γw≠0)，γs相对增加。
如将采动覆岩原岩层简化为第四系、含水岩层和非含水岩层组合模型(图5(a))，γi和ρi(i=1,2,3)分别为其干容重和孔隙度，代入(6)则有

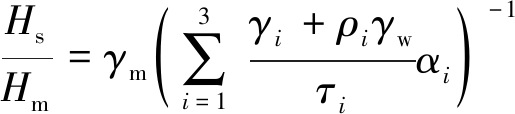

(8)
式中，Hm代表深部临界开采深度;γm为区域均匀介质的等效容重;τi为第i层容重影响因子。
模拟选择第四系、含水岩层和非含水岩层组合的5种工况(图5(a))及其含水率变化情景(表2),浅部和中部含水层含水性变化对Hs的影响分析表明:含水层厚度越大和含水性越强，Hs趋浅效应越显著(图5)。当浅层含水性较弱时(γw=10%)，当相对厚度由1%增加到21%时，Hs与Hm相比减少5%左右。当含水性较强时(γw=20%)，随厚度增加，Hs与Hm相比减少10%～12%;而中部含水性较强时(γw=20%)，相对厚度由17%增加到50%时，Hs与Hm相比减少12%～23%;当中部属强含水层时(γw=30%)，随厚度增加，Hs与Hm相比减少可达到20%～39%。

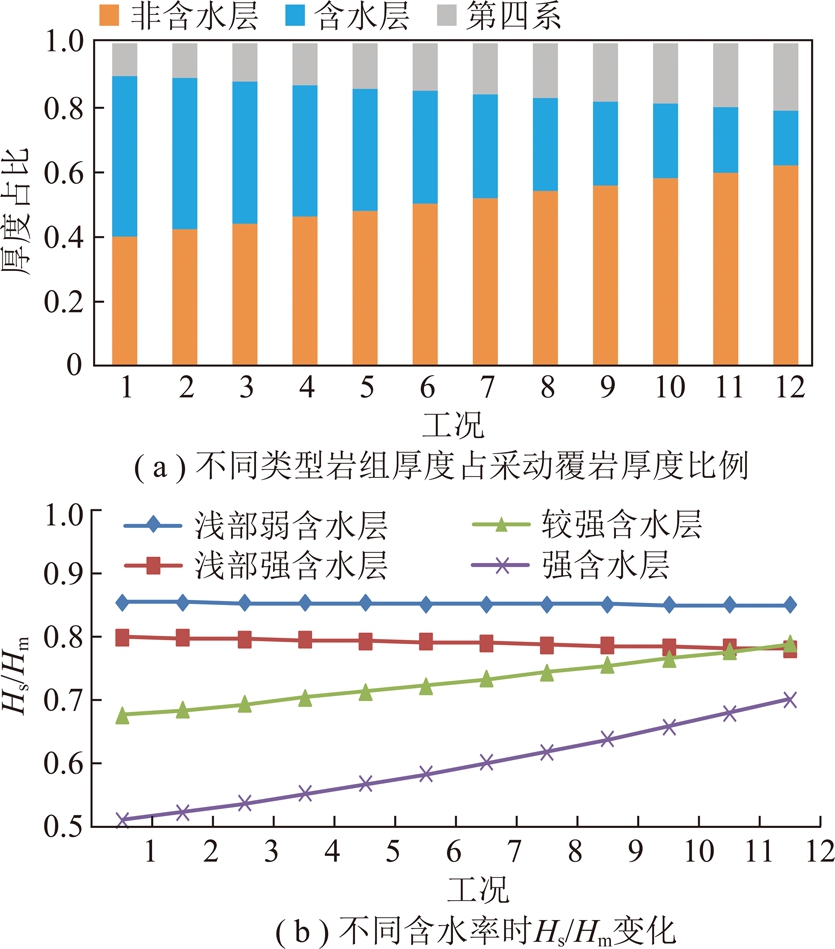

图5 含水层对深部实际临界深度的影响
Fig.5 Real deep depth variation by influence of aquifer

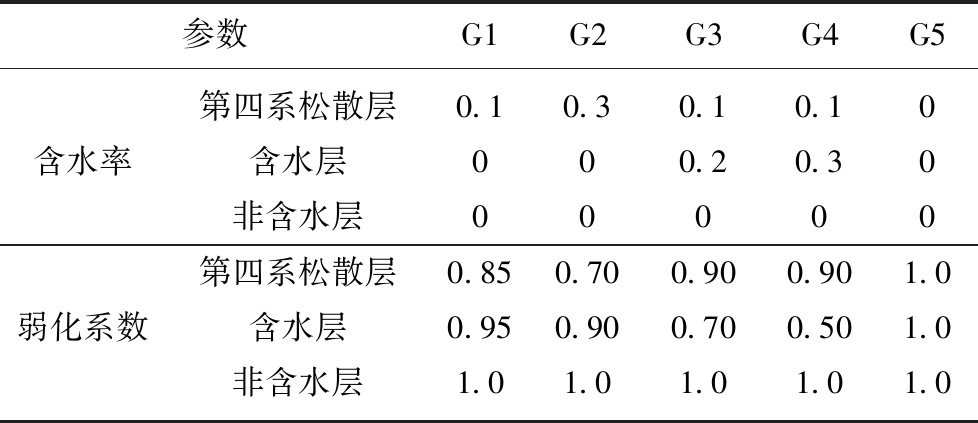

表2 地下水影响计算模型参量取值
Table 2 Parameters of calculation model for groundwater impact
参数G1G2G3G4G5第四系松散层0.10.30.10.10含水率含水层000.20.30非含水层00000第四系松散层0.850.700.900.901.0弱化系数含水层0.950.900.700.501.0非含水层1.01.01.01.01.0
注:第四系松散层密度为2 000 kg/m3，含水层密度为2 400 kg/m3，非含水层密度为2 800 kg/m3。
以目前开采主流工艺——长壁式综采工艺为例研究开采时对实际深部临界深度的影响。当回采工作面持续推进时，采动覆岩内部应变能不断积聚、储存、耗散与破坏释放，在采动能量驱动下原岩经历着失稳—平衡—再失稳—再平衡的持续变化过程，应力场响应呈现叠合式“应力拱”结构，传递着上覆岩体荷载和压力。若将采动覆岩分为拱内体(Vi)和拱外体(V0)两个区域，则采动中上覆岩体的持续卸载相当于V0对Vi施加一个持续作用的外部力，且在应力拱界面达到V0外力与Vi体应力的平衡。拱内岩体积聚的应变能持续耗散导致原岩不同程度损伤后形成垮落断裂带。此时，在工作面前、后方和侧翼未采煤层边缘的拱基区外为采场周围区域应力;在上覆岩层弯曲带和采场周围未采煤岩体内的应力拱壳形态与采场参数有关。应力拱壳面沿工作面倾向对称，随工作面推进，复合应力拱区域增大，拱顶基本控制了垮落断裂带范围。
为研究便利，设“应力拱”采动模型中煤岩层为水平赋存状态，区域水平应力场与岩层一致，且与回采工作面水平围压相同，采动区在区域应力场可视为一个动态点。应力分区中拱内Vi为异常应力区，拱外V0为正常应力区，且以工作面开切眼处为参考点(图6)。

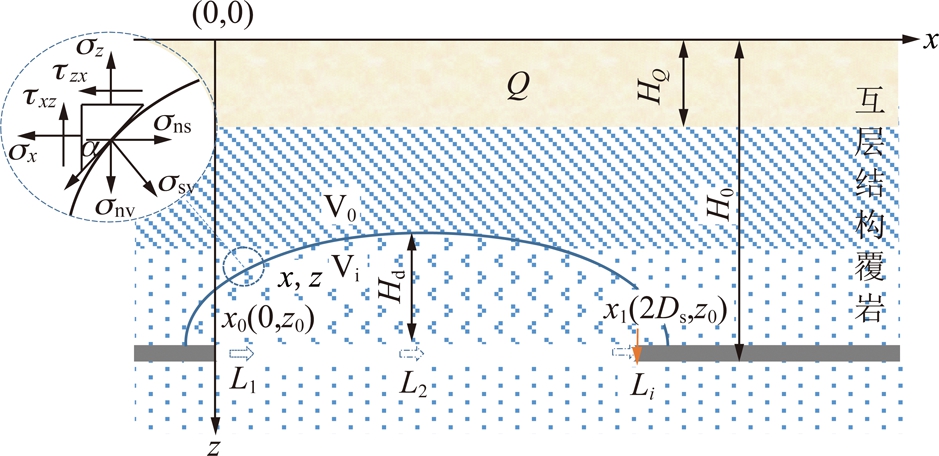

图6 基于应力拱的采动应力场模型
Fig.6 Mining stress field model based on stress arch

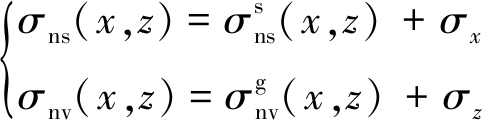

此时，拱界面(x,z)处单位体积垂直应力σnv与水平应力σns有如下关系:
(9)
(10)
σn(x,z)g=σnssin α+σnvcos α=
τq(x,z)g=σnvsin α-σnscos α=

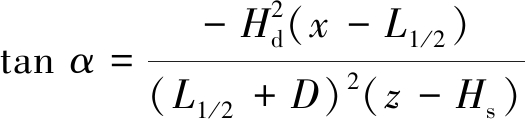

式中，α为(x,z)处切角;z为高度;H0为采深;D为拱脚至开切眼距离;
为拱体内侧采动作用产生的水平应力异常分量;
为拱体内侧采动作用产生的垂直应力异常分量;τq 拱体外侧切应力;L1/2为半推进距离，L为工作面推进距离;z为拱界面任一点的深度;τxz为x-z平面上拱外界面采动产生的切应力分量;拱壳长轴为工作面推进距离L+2D，短轴为导水断裂带高度Hd。
考虑到Vi内岩体已处于破坏损伤状态，其内部黏聚力接近于0，在(x,z)处切应力
与法向应力
间关系可近似表达为
其中，f为岩石摩擦因数;θ为摩擦角。解得
(11)
进一步解得:
(12)
式(12)表明，开采时实际应力状态可视为原岩与采动拱异常的应力状态之和。若设Q为采动影响系数，则Q>0时意味着水平方向应力相对变化大于垂直方向应力，Hs比开采深度H0小，即视临界深度趋浅;当Q<0时，垂直方向应力相对变化大，Hs则相对增加，即视临界深度趋深。

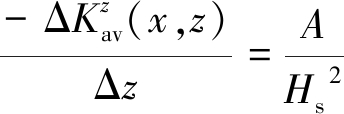

为获得采动力学异常状态，依据岩石采动爆裂效应[25]和传播特点[26]，设采动应力传播延垂直方向且呈指数衰减趋势，λ为与岩石性质有关的衰减系数;C1和C2分别为H0以上和以下区域;z1和z2代表上拱和下拱边界。则可简化为
边界条件为
解得
(13)
其中，
式中，A为根据边界条件确定的待定系数;
为开采深度H0以上空间的状态函数;
为开采深度H0以下空间的状态函数;
为区域应力场状态函数。
式(13)表明，的基本水平由区域应力场决定，而采动区异常应力状态与采动岩石性质和开采工艺参数有关。参考区域垂直应力场变化统计规律[16]，Hs有如下关系:
考虑到方向性解得采深H0处的实际力学状态深度为
(14)
式(14)表明，当开采深度为H0(或Hm)时，实际力学状态确定的视临界深度Hs与实际应力状态与区域平均应力状态的差异
有关
时意味着实际应力状态趋浅，对应的异常深度取负值;反之，实际应力状态趋深，对应的异常深度取正值。
模型计算依据式(13)和(14)，选择采动覆岩为均匀介质，设计不同采深(H0=500，800和1 200 m)与采高(Hc=3，5，8，10和15 m)的组合工况，导水裂隙带高度Hd=15Hc，应力拱脚点为工作面开切眼外D=3Hc处。开采工作面宽度=300 m，最大推进距离L=400 m。参考我国煤矿矿区的平均应力水平确定
分别计算深度H0-Hc和H0+5 m处力学状态参数
分析沿开采工作面开采煤层顶部、近煤层底板处力学状态和对应视临界深度变化规律。
3.3.1 不同工况下采动顶板异常响应特点
开采煤层顶部响应变化总体特征是:在开切眼处至拱脚区，变化呈急剧下降—急剧上升—回复区域值，表明采动时开切眼后端切向应力较大导致覆岩垂直裂隙发育，工作面推进前端也具有相同“端部效应”;从开切眼处向开采工作面中心区域，缓慢增加，显示顶部覆岩以构造应力作用为主，中心区最显著。随采高Hc增加，异常响应区也向上部和端部外拓;近煤层底板沿工作面变化与顶板变化趋势相似(图7)
比较表明，随着采深增加，实际力学状态总体相对变深。相同采高(3，8和15 m)时，采深800 m与采深500 m的比较，在开切眼处比值分别为0.931，0.926，0.909，在工作面中心位置分别为0.938，0.933和0.918;不同深度时在开切眼外端均出现局部趋深状态，不同采高时(3，8和15 m)分别出现在-20，-40和-100 m处，此时相同采高的之比分别为0.926(3 m)，1.004(8 m)和1.036(15 m)，说明采高增加时局部趋深状态又相对变弱。

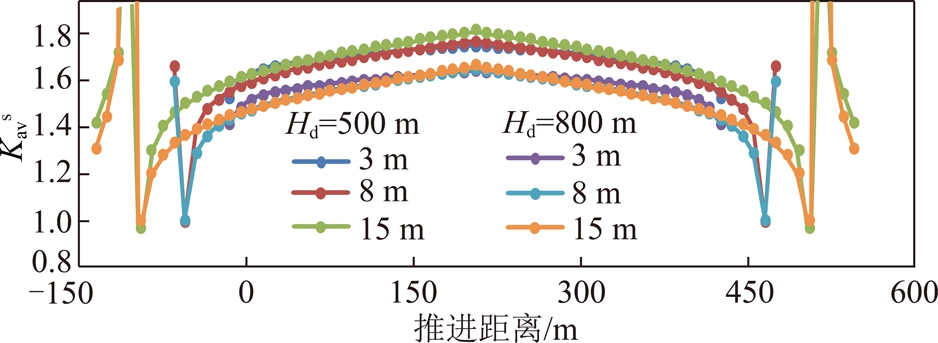

图7 不同开采深度时煤层顶部
响应比较
Fig.7 Response comparison of roof state at different mining depth
相同采深下不同采高的Hs值比较表明，随采高增加，实际临界深度Hs总体趋浅，但在开切眼外局部显现深部状态(图8)。如采深H0=500 m和Hc=5 m时Hs与Hc=8，10，15 m时比较，开切眼处的Hs之比为1∶0.979∶0.969∶0.949，工作面中心处Hs之比为1∶0.984∶0.976∶0.960;而在开切眼外端不同采高时均出现局部力学状态加深现象，各采高(5，8，10和15 m)的Hs与采深之比分别为1.17，1.12，1.22和1.14，出现位置分别为-40，-60，-70和-110 m处。

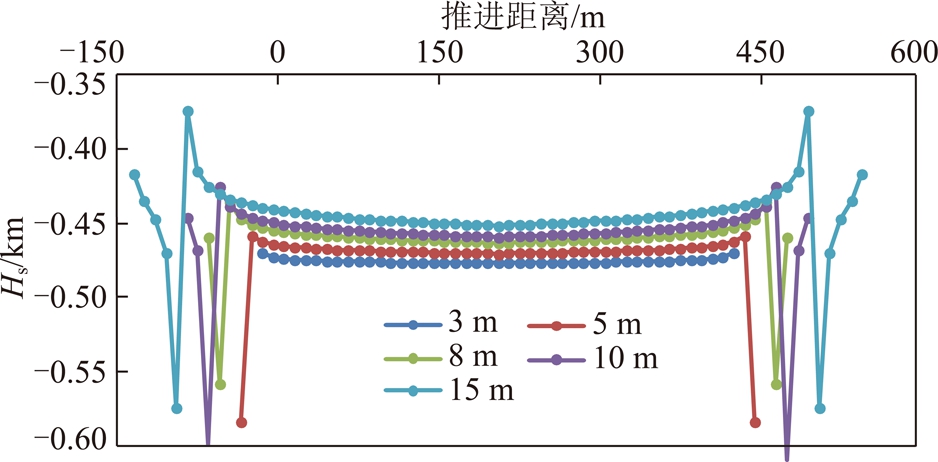

图8 不同采高时Hs响应(H0=500 m)
Fig.8 Visual depth response at different mining heights
3.3.2 工作面推进时煤层顶部变化特点
在相同采深和采高条件下，变化表明，推进距离越小，其“拱”特征和端部效应越显著，随着推进距离增加，“拱”趋于平缓且工作面端部效应逐步减弱。当推进距离远大于工作面宽度时，切眼后端和开采前端拱脚区的变化趋缓(图9(a))，采动端部效应降低;与变化相对应，在开采工作面两端附近外延区，由于局部垂直应力相对增大，采动应力状态趋深，视深度Hs显著增加。随着推进距离增加，工作面中间区域采动力学状态趋浅，表明此区域采动覆岩水平方向构造活动增强，视深度也降低且趋于平稳(图9(b))。

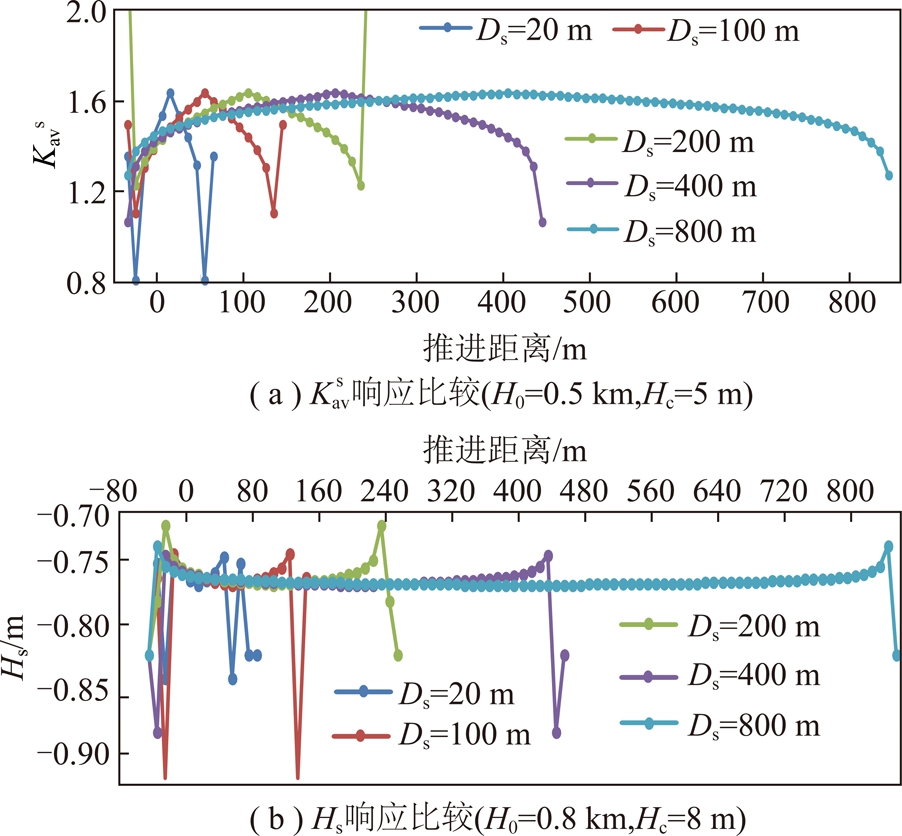

图9 不同推进距离时和Hs响应比较
and Hs responses at different propulsion distances
分析表明，煤层开采使工作面开切眼后端和推进方向前端外一定范围煤岩形成局部临界深度趋深状态，而在工作面上部采动覆岩区则增强了水平构造应力作用，形成临界深度趋浅效果。
上述分析表明，采动覆岩岩性及岩层组合和地下含水层是影响原岩深部力学状态的主要因素，煤层开采则对采动区域局部力学状态具有调整作用。为分析简便，设Hs与表征覆岩岩性特征、含水性、开采工艺相关的影响参数As，Bs和Cs均呈线性相关，Ds为修正因子，则
(15)
其中，As和Bs可由式(6)和(8)分别确定;Cs为与开采工艺和空间位置相关，如式(14)分析结果所述;Ds为因相关参数取值精度和数量局限时经验补偿系数，可结合现场采动应力现象确定。当Ds=Cs=1时，代表了局部开采地质条件对深部临界深度的影响，此时Hs为原岩状态时实际深部临界深度，Hm为煤矿矿区参考深部临界深度。
实例验证选择了几个典型矿区数据(表3)，均采用走向长壁后退式综采一次采全高采煤工艺和顶板全部垮落法管理方式。深部临界深度计算中，区域深部临界深度基于我国煤矿矿区应力场研究确定为Hm≈850 m。依据矿区综合地质剖面，按岩性硬度将采动覆岩划分为软、中、硬3类，同时考虑含水层厚度及含水性，合成有含水层的3层层状组合体。岩层含水性参数参考矿区岩层物性和含水性测定结果分层处理确定。案例研究中相关含水层的含水性参数参考我国煤田勘探典型区获得的不同岩性的饱和容重统计结果和岩石含水时的软化系数，取Ds=Cs=1。

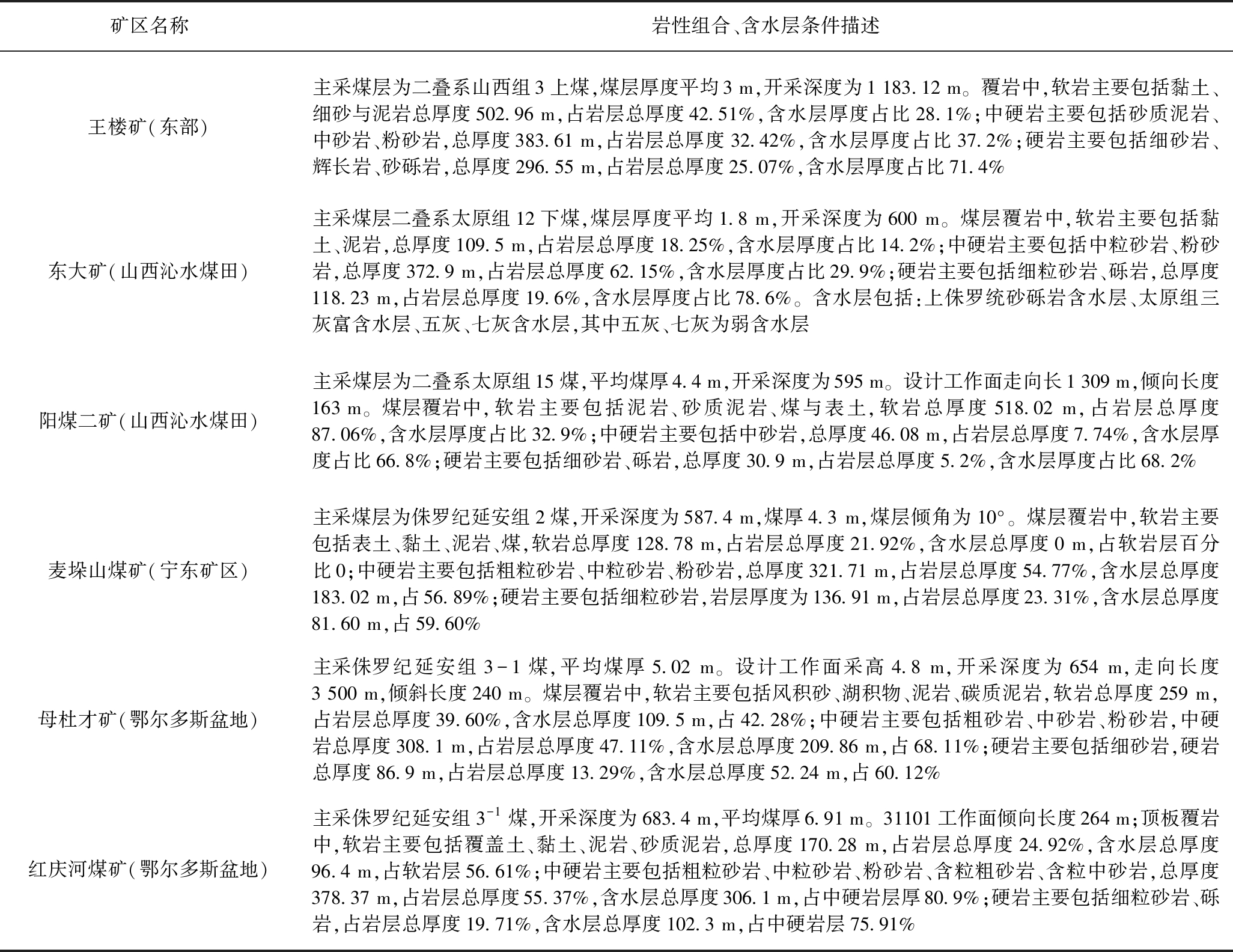

表3 实例分析基础数据
Table 3 Basic data for on-site example analysis
矿区名称岩性组合、含水层条件描述王楼矿(东部)主采煤层为二叠系山西组3上煤,煤层厚度平均3 m,开采深度为1 183.12 m。覆岩中,软岩主要包括黏土、细砂与泥岩总厚度502.96 m,占岩层总厚度42.51%,含水层厚度占比28.1%;中硬岩主要包括砂质泥岩、中砂岩、粉砂岩,总厚度383.61 m,占岩层总厚度32.42%,含水层厚度占比37.2%;硬岩主要包括细砂岩、辉长岩、砂砾岩,总厚度296.55 m,占岩层总厚度25.07%,含水层厚度占比71.4%东大矿(山西沁水煤田)主采煤层二叠系太原组12下煤,煤层厚度平均1.8 m,开采深度为600 m。煤层覆岩中,软岩主要包括黏土、泥岩,总厚度109.5 m,占岩层总厚度18.25%,含水层厚度占比14.2%;中硬岩主要包括中粒砂岩、粉砂岩,总厚度372.9 m,占岩层总厚度62.15%,含水层厚度占比29.9%;硬岩主要包括细粒砂岩、砾岩,总厚度118.23 m,占岩层总厚度19.6%,含水层厚度占比78.6%。含水层包括:上侏罗统砂砾岩含水层、太原组三灰富含水层、五灰、七灰含水层,其中五灰、七灰为弱含水层阳煤二矿(山西沁水煤田)主采煤层为二叠系太原组15煤,平均煤厚4.4 m,开采深度为595 m。设计工作面走向长1 309 m,倾向长度163 m。煤层覆岩中,软岩主要包括泥岩、砂质泥岩、煤与表土,软岩总厚度518.02 m,占岩层总厚度87.06%,含水层厚度占比32.9%;中硬岩主要包括中砂岩,总厚度46.08 m,占岩层总厚度7.74%,含水层厚度占比66.8%;硬岩主要包括细砂岩、砾岩,总厚度30.9 m,占岩层总厚度5.2%,含水层厚度占比68.2%麦垛山煤矿(宁东矿区)主采煤层为侏罗纪延安组2煤,开采深度为587.4 m,煤厚4.3 m,煤层倾角为10°。煤层覆岩中,软岩主要包括表土、黏土、泥岩、煤,软岩总厚度128.78 m,占岩层总厚度21.92%,含水层总厚度0 m,占软岩层百分比0;中硬岩主要包括粗粒砂岩、中粒砂岩、粉砂岩,总厚度321.71 m,占岩层总厚度54.77%,含水层总厚度183.02 m,占56.89%;硬岩主要包括细粒砂岩,岩层厚度为136.91 m,占岩层总厚度23.31%,含水层总厚度81.60 m,占59.60%母杜才矿(鄂尔多斯盆地)主采侏罗纪延安组3-1煤,平均煤厚5.02 m。设计工作面采高4.8 m,开采深度为654 m,走向长度3 500 m,倾斜长度240 m。煤层覆岩中,软岩主要包括风积砂、湖积物、泥岩、碳质泥岩,软岩总厚度259 m,占岩层总厚度39.60%,含水层总厚度109.5 m,占42.28%;中硬岩主要包括粗砂岩、中砂岩、粉砂岩,中硬岩总厚度308.1 m,占岩层总厚度47.11%,含水层总厚度209.86 m,占68.11%;硬岩主要包括细砂岩,硬岩总厚度86.9 m,占岩层总厚度13.29%,含水层总厚度52.24 m,占60.12%红庆河煤矿(鄂尔多斯盆地)主采侏罗纪延安组3-1煤,开采深度为683.4 m,平均煤厚6.91 m。31101工作面倾向长度264 m;顶板覆岩中,软岩主要包括覆盖土、黏土、泥岩、砂质泥岩,总厚度170.28 m,占岩层总厚度24.92%,含水层总厚度96.4 m,占软岩层56.61%;中硬岩主要包括粗粒砂岩、中粒砂岩、粉砂岩、含粒粗砂岩、含粒中砂岩,总厚度378.37 m,占岩层总厚度55.37%,含水层总厚度306.1 m,占中硬岩层厚80.9%;硬岩主要包括细粒砂岩、砾岩,占岩层总厚度19.71%,含水层总厚度102.3 m,占中硬岩层75.91%
实际深部临界深度计算与参考深部临界深度比较表明，中东部矿区接近该深度，西部偏小。其中，东部区域样例(王楼煤矿)实际深部临界深度大8%，中部区域样例(东大煤矿和阳煤二矿)接近深部临界深度，而西部地下水较丰富的样例(麦垛山煤矿、母杜才煤矿和红庆河煤矿)实际临界深度与深部临界深度之比平均为64%，深度在550 m左右(表4)。
(1)采动覆岩比较表明，王楼煤矿硬岩占比最大(>25%)，软岩层占比最小(<43%)，东大矿、麦垛山煤矿和红庆河煤矿以中硬岩为主，阳煤二矿以软岩为主(占比87%)，东大矿、麦垛山煤矿、母杜才煤矿和红庆河煤矿均以中硬岩和软岩为主，母杜才煤矿占比最大，软岩层占比为39.6%。
(2)含水层对比表明，王楼煤矿的含水层占比为41.9%;中部典型矿井的东大煤矿和阳煤二矿的含水性分别为36.58%和34.16%;西部地下水比较丰富的典型矿井麦垛山煤矿、母杜才煤矿和红庆河煤矿含水层占比分别为45.05%，55.02%和73.86%。根据前述分析结论，含水层厚度越大和含水性越强，水化作用致使Hs趋浅效应越显著，因而在上述典型煤矿中，西部矿区的深部临界深度与我国煤矿矿区的参考深部临界深度相比趋浅趋势更明显。

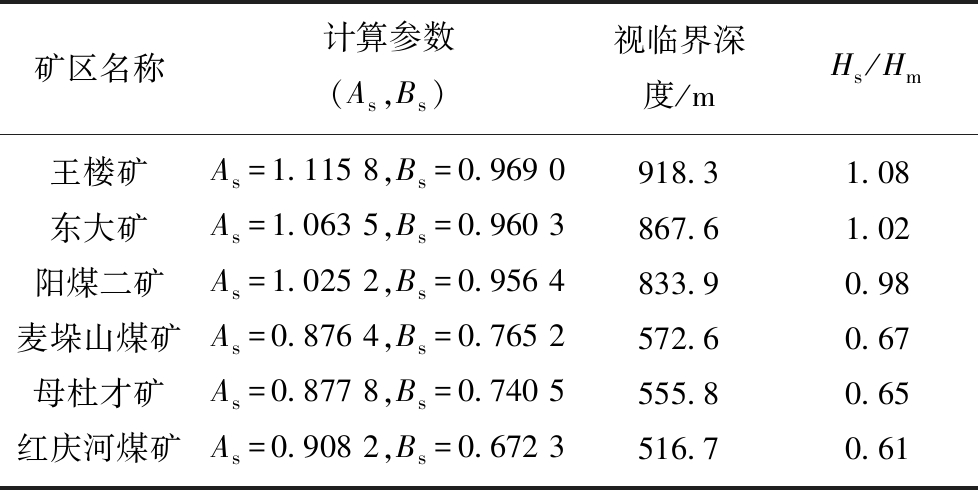

表4 典型矿区实际深部临界深度计算比较
Table 4 Comparisons of actual deep critical depth in typical mining areas
矿区名称计算参数(As,Bs)视临界深度/mHs/Hm王楼矿As=1.115 8,Bs=0.969 0918.31.08东大矿As=1.063 5,Bs=0.960 3867.61.02阳煤二矿As=1.025 2,Bs=0.956 4833.90.98麦垛山煤矿As=0.876 4,Bs=0.765 2572.60.67母杜才矿As=0.877 8,Bs=0.740 5555.80.65红庆河煤矿As=0.908 2,Bs=0.672 3516.70.61
依据采动覆岩和含水层影响分析，结合研究案例，在西部典型矿区(鄂尔多斯盆地北部、宁东矿区等)考虑到软岩层与地下水的共同作用，选择软岩层厚度占比约为40%(As为0.83～0.89)，含水层厚度约占35%且有较强含水性(Bs为0.82～0.68)。如取平均值As=0.86和Hm=850 m,则达到深部开采力学状态的实际临界深度Hs为500～600 m，与实际案例分析结果相近。
(1)科学界定深部是深部开采理论发展与技术实践的重要问题。研究综合考虑我国煤矿矿区深部岩石、地下水环境和现代开采方式，将区域应力场与采动应力场分析相结合，建立煤炭开采系统，其中原岩力学状态是系统的基本状态，高应力环境和非线性力学响应特征是深部力学状态的显著特征，也是深部开采伴生灾害的主要诱因。深部开采可定义为在高地应力环境和具有非线性力学响应的煤岩体空间实施的采矿活动。
(2)基于我国地壳浅部和煤矿矿区准静水压力环境建立了深部煤炭开采的界定准则和方法，依据我国煤矿矿区深部状态变化趋势，选择平均地应力场侧压系数Kav(即:水平最大主应力和最小主应力的平均值与垂直应力之比)作为具体测定指标，结合我国中东部深部开采实践，提出我国煤矿矿区参考深部开采临界深度为850～900 m。
(3)采动覆岩岩性与岩层组合、含水性和开采方式是控制实际深部开采临界深度的主要因素。基于不同矿区原岩差异性(岩性及组合、含水性等)建立的实际深部开采临界深度Hs与Hm比较模型分析表明，采动覆岩越软和含水性越强，实际深部开采临界深度(或视深部临界深度)“趋浅”越显著，实际减少可达30%～50%。
(4)利用开采“应力拱”现象建立了现代开采条件下和Hs分析模型，模拟显示在开采工作面开切眼及推进前端外侧实际力学状态都呈趋深→趋浅→正常的端部跃变特征，采高越大则端部效应越显著;工作面中部实际力学状态呈趋浅特征;随推进距离增加，端部效应越来越弱，当推进距离超过开采工作面宽度后逐步趋缓和趋弱。
(5)我国东、中、西典型矿区实际深部开采临界深度比较研究表明:与我国煤矿矿区获得的参考深部开采临界深度相比，东部矿区偏深，中部矿区深度相近，西部(陕、蒙等)地下水丰富的矿区偏浅，在500～600 m即可达到实际深部开采临界深度，采深400～500 m时大采高工作面两端外侧局部也显现深部力学状态。
