煤系菱铁质泥岩在煤系地层中较为常见，早期研究目的主要用于煤层对比或菱铁矿床[1-4]。近几年在煤层气和煤系气勘探开发进程中，发现多煤层地区菱铁质泥岩可能具有分划性阻隔作用而成为含气系统边界并制约煤层气排采效果[5]。主要研究点集中于菱铁质泥岩的测井识别、层序界面响应、沉积成因等[5-7]。铁离子存在具有催化生烃作用，有利于有机质富集[8-9]。然而，煤系菱铁质泥岩因其致密、低孔低渗和高突破压力仅被作为隔水阻气层认识，但煤系菱铁质泥岩本身是否具有含气性、含气性如何，与矿物成分、储层物性、沉积元素背景有何关系、能否作为非常规天然气储层而成为煤层气开发辅助气源等鲜见报道。为此，笔者以黔北林华井田LC-1井为例，通过对该井煤系泥页岩钻井段取样，系统分析了菱铁质泥岩解吸气量、解吸气来源与储层矿物成分和物性关系，并建立了其与元素地球化学背景联系，为全面研究菱铁质泥岩性质与作用提供地质依据。

1 地质背景

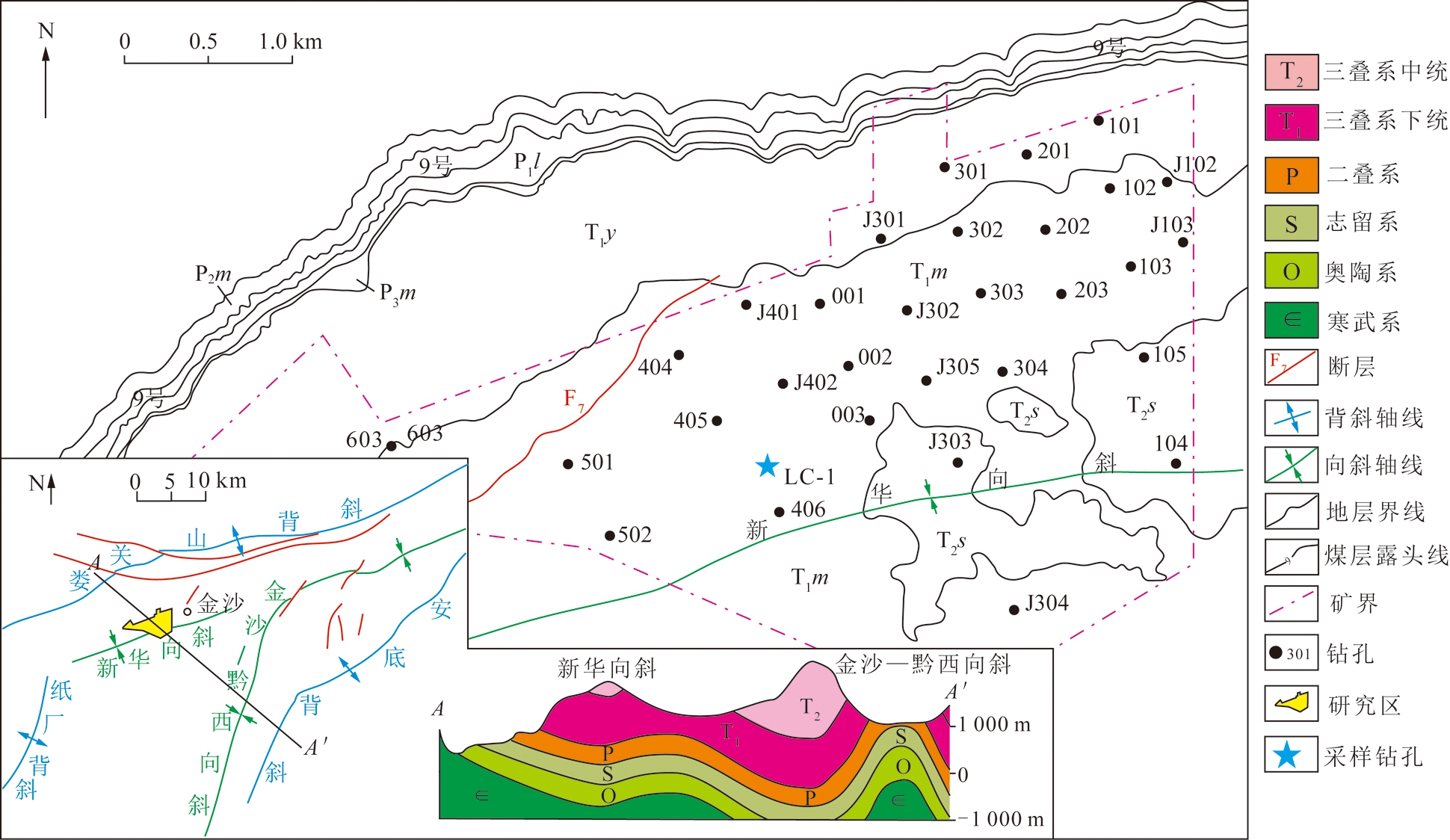

林华井田位于金沙—黔西向斜北西翼(图1)，区域构造经历了多期构造变形，东吴运动造成了整个贵州省的隆起和抬升，大面积的海水退却形成了宽阔的剥蚀残积平原，到晚二叠世早期形成了断陷—前陆沉积盆地。自中二叠世隆起成陆，长期遭受风化剥蚀，形成了龙潭组海陆过渡相含煤岩系。龙潭组在层序上可以分为3个3级旋回层序。第1旋回以潟湖沉积为主，第2旋回以潮控三角洲沉积为主，第3旋回以泻湖沉积为主[10]。

林华井组自上而下钻遇第四系、三叠系下统茅草铺组、夜郎组玉龙山段、二叠系上统长兴组和龙潭组、二叠系下统茅口组。龙潭组整体为一套泥页岩、粉砂岩、粉砂质泥岩及若干煤层叠置互层的地层体系。沉积泥页岩有机质类型主要为Ⅲ型，TOC含量变化较大，在0.90%～2.71%;S1+S2值在0.09～0.21 mg/g。煤与泥页岩的RO值均大于3.0%，为过成熟阶段。

2 样品采集与测试方法

样品均采自于LC-1井龙潭组泥页岩样品(图1)。样品采用密封罐密封，气体解吸方法执行《煤层气含量测定方法》(GB/T19559—2008)。高压汞注入实验采用AutoPore IV 9500全自动压汞仪测试，最大压力414 MPa。低温N2和CO2孔隙测试由TraStar Ⅱ 3020比表面积仪完成。矿物成分使用仪器为D/max-2500,TTR，执行《沉积岩中黏土矿物和常见非黏土矿物X射线衍射分析方法》(SY/T 5163—2010)标准;有机碳测定采用ROCK-EVAL6分析仪，基于GB/T 18602—2012标准;碳同位素测定使用仪器为Finngan MAT-252，采用《有机物和碳酸盐岩碳、氧同位素分析方法》(SY/T5238—2008)标准;显微组分鉴定基于《透射光-荧光干酪根显微组分鉴定及类型划分方法》(SY/T 5125—1996)标准，使用仪器为Axiophot型透光—荧光高级生物显微镜。微量元素分析采用ELEMENT XR 等离子体质谱仪，测试方法和依据为《硅酸盐岩石化学分析方法 第30部分:44个元素量测定》(GB/T 14506.30—2010)。

3 解吸气含量及其来源

3.1 测井与录井解释

泥页岩因富含有机质，其测井响应与常规砂岩存在不同。气测录井可以随钻分析，初步判断气层。基于测井与录井结果，获得龙潭组整段含气层气测曲线(图2)。结果显示剖面层段含气有非均质。X4-0井在2煤和4煤之间、近11煤下部和15煤之上有较高含气峰;而X4-1井在5煤和9煤之下、10煤至13煤之间及近13煤下部含气峰较为突出。

3.2 现场解吸气量

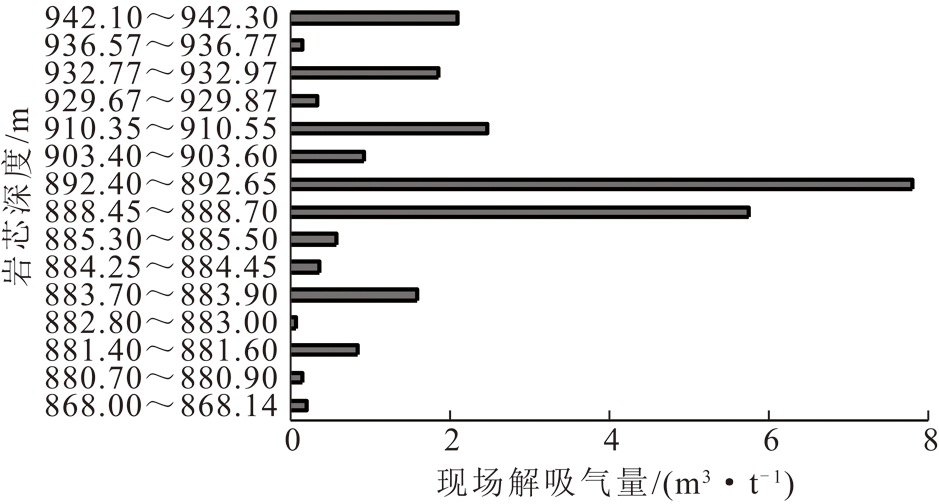

岩芯样品现场解吸气量介于0.08～7.79 m3/t，平均1.60 m3/t(图3)。在中部800～900 m达到峰值，达7.79 m3/t。埋深段888.45～888.80 m和892.40～892.65 m分别为4号煤层的夹层和底板，均为深黑色泥岩。仅有靠近煤层的两个样品解吸气量在3 m3/t以上，约56%的样品解吸量大于0.5 m3/t，在不包含损失气量恢复的情况下部分层段达到工业开采标准下限[12]。测试页岩整体解吸气量远低于黔西龙潭组西页1井(解吸气量:1.24～9.42 m3/t，平均6.65 m3/t)[13]，但接近于金沙参1井(总含气量:2.30～4.21 m3/t，平均2.93 m3/t)[14]，落入中国南方海陆过渡相页岩含气量范围内(含气量:1.24～9.42 m3/t)[13]。解吸气组分含量以CH4为主，含有较少量的C2H6和CO2，部分样品含有N2(图4)。其中，CH4组分含量变化于59.58%～98.99%，平均90.71%;C2H6组分含量变化于0.10%～1.49%，平均为0.54%;CO2组分含量变化于0.21%～12.59%，平均3.58%。仅有868.00～868.14 m岩芯段样品N2成分含量为38.62%(无空气基组分含量，下同)，936.57～936.77 m岩芯段N2成分含量为15.97%;其余样品N2含量均7%以下。

3.3 矿物成分

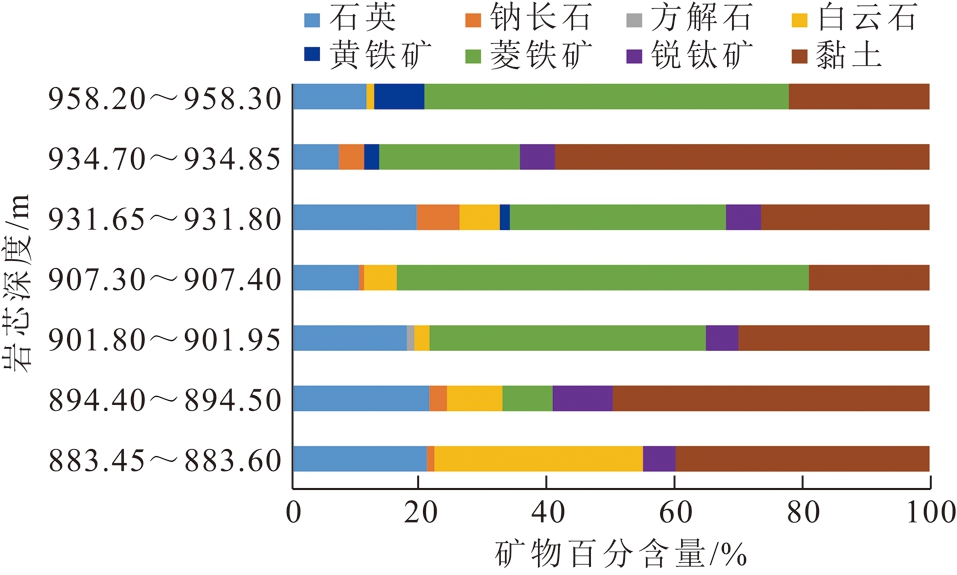

测试样品矿物组成中黏土矿物含量介于19.0%～58.8%，平均35.0%(图5)，远低于龙马溪组页岩(平均53.49%)[15]，但与筇竹寺组相当(<40%)[16-17];石英含量相对较低，介于7.6%～21.5%，平均15.7%。样品除883.45～883.60 m岩芯层段外，其余样品均不同程度含菱铁矿，含量介于7.6%～64.6%，平均38.1%;在约900 m层段(5煤和7煤之间)和15煤之上达最大值，超过40%。除934.70～934.85 m层段外，其余样品均含有白云石，以883.45～883.60 m层段含量最高，介于1.4%～33.0%，平均9.5%。此外，样品还不同程度含有锐钛矿、黄铁矿和钠长石等。

3.4 解吸气来源

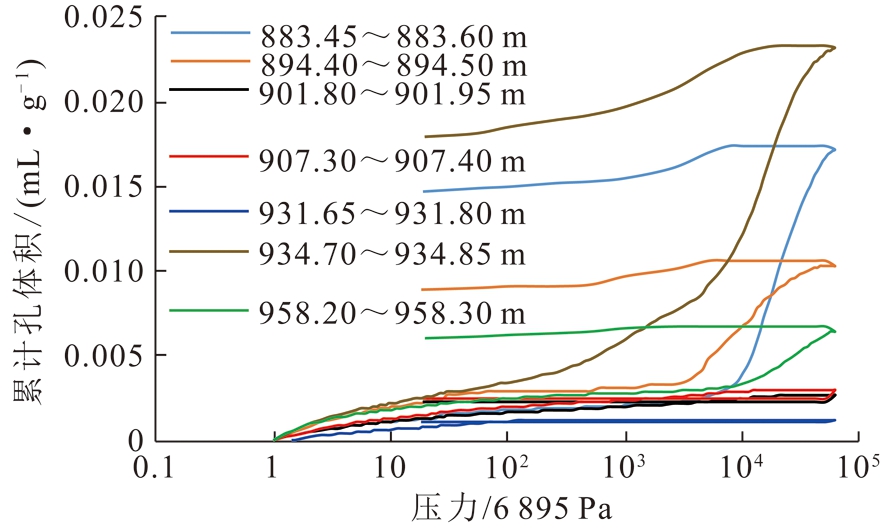

页岩气储层的孔隙为气体提供容储空间，其发育程度对含气量有重要影响[18]。由图6可知，所有样品的累计进汞量均不大，在0.025 mL/g以下;其中，901.80～901.95,97.30～907.40和931.65～931.80 m岩芯样品均显示极低进汞量，同时958.20～958.30 m岩样进汞量仅超过0.005 mL/g，且显示几乎没有退汞;意味着这些岩样孔隙度极低致使汞不能较多进入，汞大量残留。因此，高压汞测试注入未能完全反映样品内部孔隙结构。需要注意的是，这些岩芯段样品具有高的菱铁矿含量(图5)。

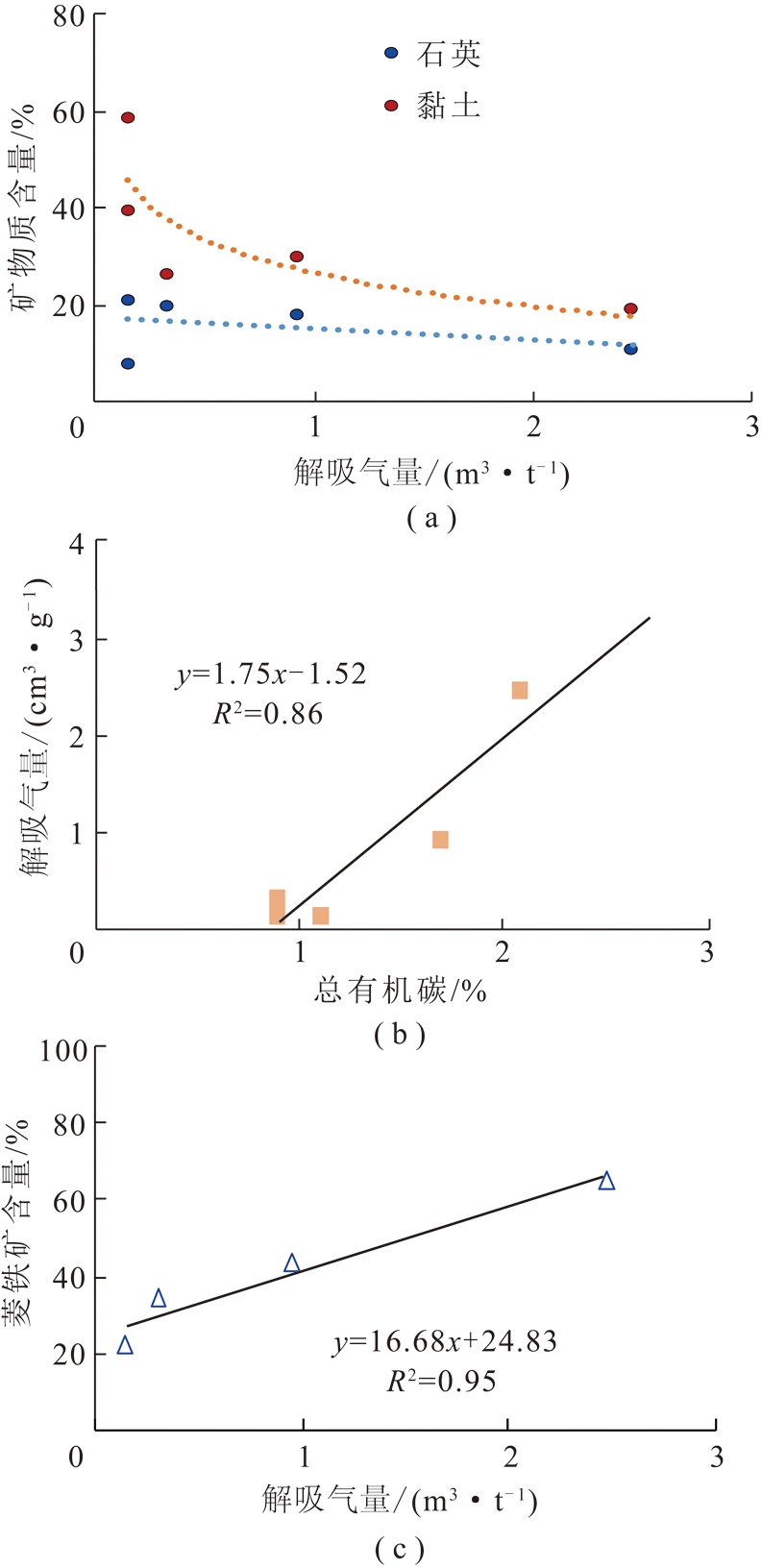

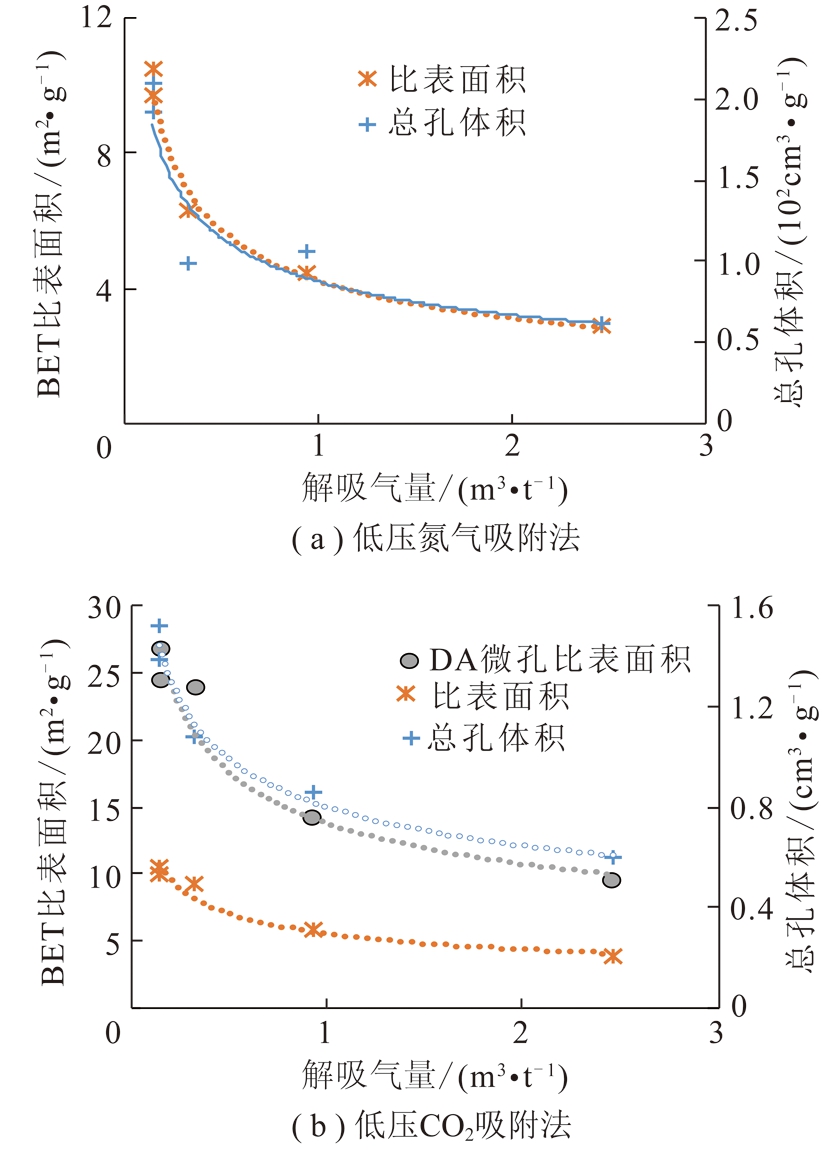

解吸气含量与总BET比表面和孔体积均呈高度负相关关系(图7)，表明解吸气可能并非来源于微小孔隙内表面的吸附态气体。赋气孔隙由有机质和无机矿物质提供，但石英与黏土矿物含量均与解吸气量呈一定程度负相关(图8(a))，证实石英和黏土矿物可能提供少量存储空间和供气来源。解吸气量与总有机碳含量正相关(图8(b))，表明有机质是解吸气的主要物质来源。但解吸气存储空间并非由介孔和微孔提供。

存储空间可能来源有以下2个方面:① 样品提供的解吸气并不是吸附气，而是游离气。游离气含量可占页岩气总含量40%～60%[19]，游离气可能占据了部分基质孔隙、割理或裂隙系统，而无法被低温液氮和CO2注入吸附探测[20]。浅部，游离气的贡献相对较小;但随深度增加，游离气所占总含气量的比例会随之增大。但这种可能性较小，因为岩芯在近900 m深度的提升过程中，必然会致使绝大部分游离气丧失。如果这种可能性存在，则菱铁质泥岩的总含气量将远远大于测定解吸气量。② 有机物质不仅是生烃源，且是储气空间。孔隙定量表征并不能区分存储空间的物质性，气体可能仍然存储在有机质微孔隙中。

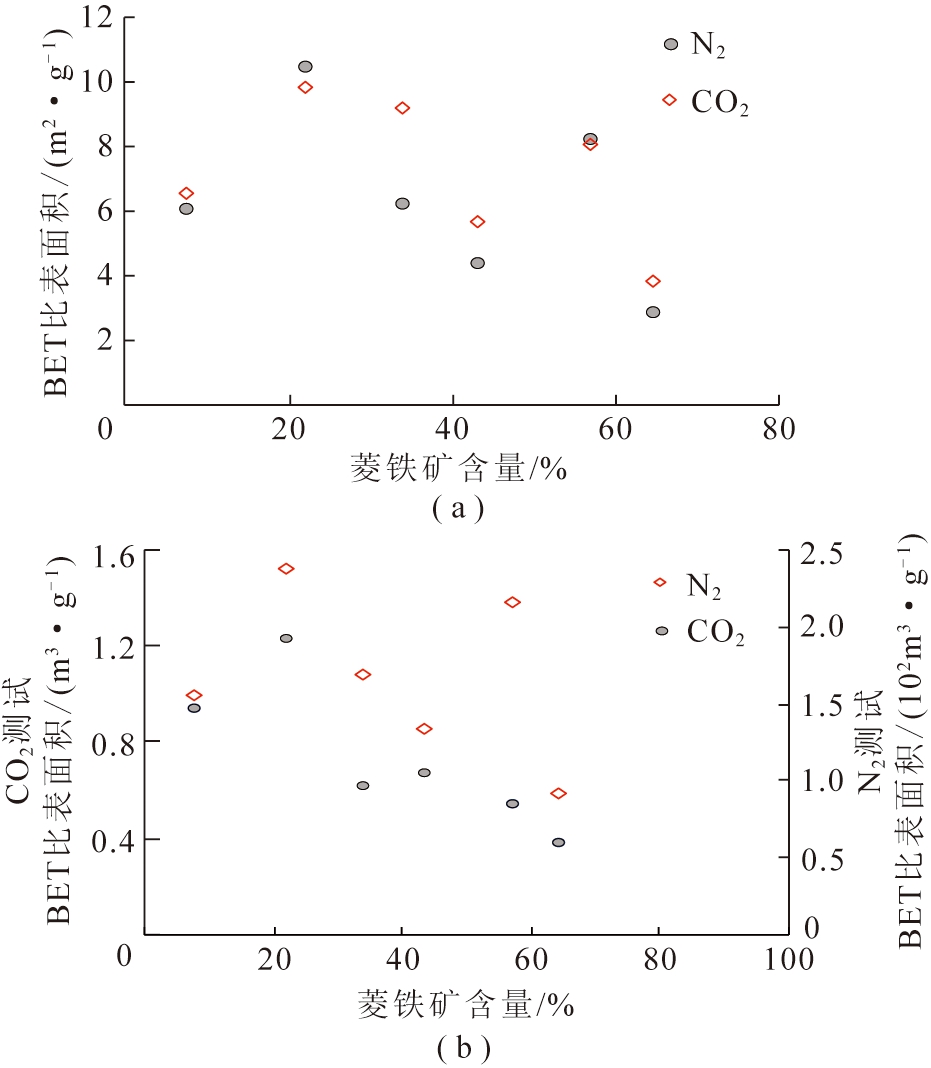

进一步发现，样品菱铁矿含量与解吸气量正相关(图8(c))。然而，含菱铁矿泥岩及粉细砂岩具有低孔和低渗特征[5]，且菱铁矿含量与比表面积并无正相关性(图9)。因此，菱铁矿自身发育的晶间孔不足以提供解吸气所赋存的容储空间。但菱铁矿与其他矿物质杂乱分布形成的粒间孔可能提供吸气赋存所需的吸附内表面基础，而该部分内比表面并没有被孔隙测试手段单独探测。菱铁矿产出状态包括结核状、透镜状及细分散状等形式，在粉砂质泥岩中常以细小条带分布在沉积有机质周围且围岩层理连续性保存完好(图10(a))[5]。这种产出状态可视为菱铁矿对有机质的包围，菱铁矿的低孔渗特征使其成为泥岩内部“微圈闭”环境(图10(b))，形成对有机质内烃类气体的有效封堵。烃类气体在成岩阶段不断生成但仅被局限在有机质分布范围内，并可能进一步发展为超压(高演化阶段有机质较少发育孔隙)。随泥岩内部菱铁矿含量增多，“微圈闭”数量增加，封闭气体量也随之增大。此外，菱铁矿的似层状、葡萄状、透镜状或结核状分布并胶结均能与有机质形成清晰接触界线，形成其他更多圈闭形式(图10(c),(d))。

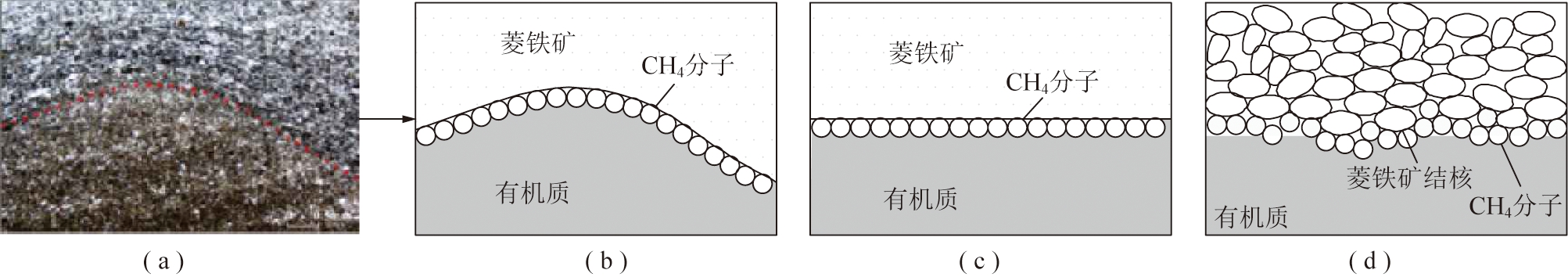

综上所述，解吸气主要来源于分散有机质，靠近煤层附近菱铁质泥岩含气量较高与沉积环境过渡有关。解吸气赋存状态和空间小概率为割理裂隙系统的游离气或黄铁矿与其他矿物质形成粒间孔隙赋存的吸附气，较大可能是以微圈闭形式赋存于有机质内部孔隙的吸附气。菱铁矿形成内部微圈闭致包围有机质形成“微圈闭”可能是解吸气量与菱铁矿高度正相关的主要原因。需要进一步指出的是，测试独立煤层含气量可达邻近泥岩含气量的2～10倍，暗示菱铁矿层的分划性阻气作用不仅使层序界面附近煤层含气量相对升高和各含气系统相对独立[5]，而且菱铁质泥岩层自身的致密低渗使煤层与菱铁质泥岩之间可能缺少气体的运移与交换，即菱铁质泥岩层可具有独立的“微含气系统”。

4 菱铁质泥岩元素地球化学背景

采用元素地球化学指标对沉积背景、物源方向、构造背景等研究已被广泛应用[21]。页岩含气性是有机质富集生烃、储集和保存等综合影响的结果，受有机质输入与供给、有机质保存受沉积底水环境、沉积速率、古气候、陆源碎屑含量等因素综合影响。依据微量元素和稀土元素含量及其相关比值，界定含气菱铁质泥岩沉积与赋存，对储层物性及其影响下的含气性有重要意义。

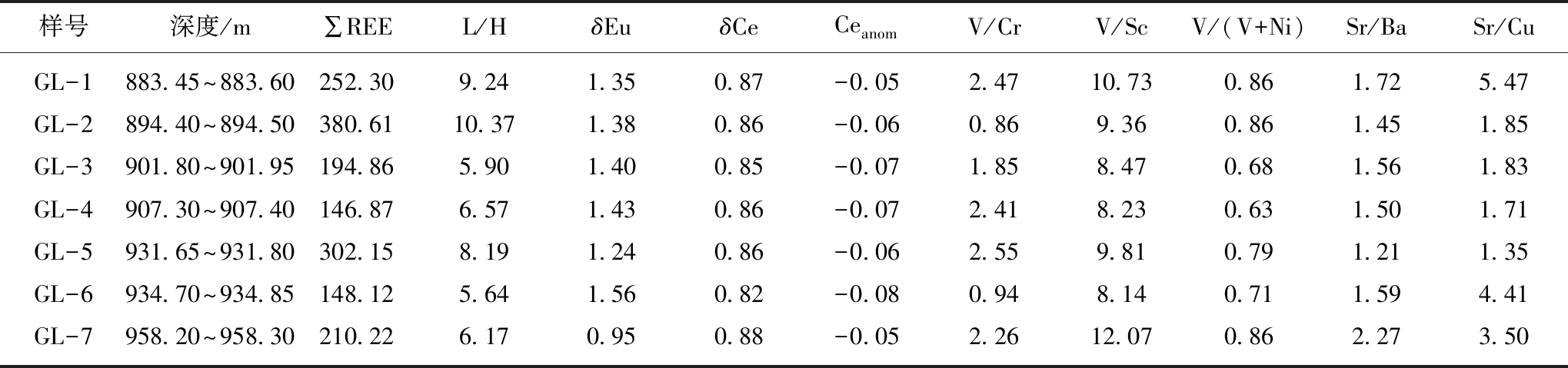

测试样品元素参数见表1。测试样品总稀土元素含量(∑REE)为146.87～380.61 μg/g，平均233.59 μg/g，高于北美页岩(193.18 μg/g)[22]，稀土元素总含量相对富集。轻重元素比值(LREE/HREE)为5.90～10.37，平均6.17，低于北美页岩(7.83)[22]。

注:∑REE=LREE+HREE;LREE=La+Ce+Pr+Nd+Sm+Eu;HREE=Gd+Tb+Dy+Ho+Er+Tm+Yb+Lu;L/H=LREE/HREE;δEu=EuN/(SmN×GdN)1/2;δCe=CeN/(LaN×PrN)1/2;Ceanom=lg[3CeN/(2 LaN+NdN)1/2];下标N代表北美页岩标准化;北美页岩组合样(NASC)的稀土含量数据来源于文献[26]。

研究剖面菱铁质泥岩样品V/(V+Ni)值为0.63～0.86，平均0.77，指示缺氧-静海环境[23]。静海环境主要表现在剖面下方和剖面顶部(水体较深)。样品V/Cr值介于0.86～2.55，平均1.91，为含氧至贫氧环境的交替变化[24]。KIMURA等认为海洋的缺氧可造成V/Sc值增大，可以反映氧化还原条件[25]。V/Sc<9.1为含氧环境，V/Sc>9.1为缺氧、贫氧环境。样品V/Cr值介于8.1～11.0，平均9.12。剖面顶、底部样品指示缺氧—贫氧条件，中部为含氧条件。此外，δEu值均显示富集(应是还原条件下Eu3+转变为Eu2+所致，母岩为沉积岩)，δCe值均显示亏损，Ceanom均大于0.1，均指示了缺氧还原环境。

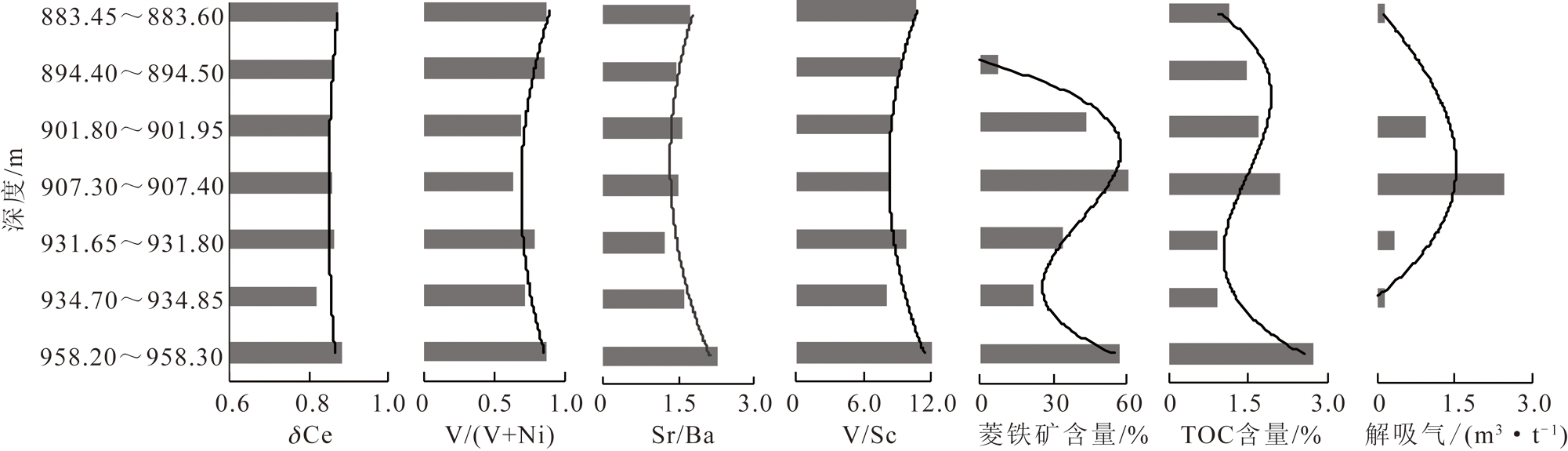

结合黔西沉积海水进退和沉积环境发展过程[27,-28]，研究区15号煤之后海水活动加强，到B4灰岩形成海进事件之后，至13煤附近海水迅速退却，河流作用加强;11煤之后再次发生缓慢海进，直至B1灰岩形成，形成不利成煤环境。期间，发生规模海进，如B3灰岩段。值得注意的是，稀土元素δCe值、V/(V+Ni)值、Sr/Ba值、V/Sc值由底至顶整体呈先减小后增大规律(图11)，反映早期海退和晚期海进过程，并与区域内海进事件对应[27]。其中，V/(V+Ni)值、V/Cr值、V/Sc值、δCe值和Ceanom值分别在底部958.20～958.30 m和顶部883.45～883.60 m出现近极值(表1)，代表了2次海进事件之下的最大覆水深度。菱铁矿、有机质和解吸气含量由底至顶呈减小—增大—减小趋势。3者在底部至中部的先减小再增大与海水退却—河流作用加强—海水再进入过程基本一致。图12反映δ13C值与TOC含量具有较好负相关趋势，表明趋陆相植物更不利于提供低含量(低品质)有机质。

剖面由中部至顶底3者含量呈现由高至底变化，代表了海水深度加深、还原条件增强致菱铁矿趋于较少形成，有机物源较远，有机质含量逐渐降低，解吸气含量减小，形成与缓慢海进相反的变化趋势。

菱铁矿形成于早期成岩阶段[5]，泥砂沉积物在压实作用中随埋深增加还原性逐渐增强。砂粒间隙水携带未及时沉淀的部分可溶性含铁矿物，伴随有机质分解产生的CO2和还原性气体的加入，使含铁矿物被还原为菱铁矿是其成因机理[2]。菱铁矿形成的氧化电位(Eh)可以在-0.3～0.2，pH介于7.0～7.8;白云石沉淀一般要求pH>7.8,对Eh值没有特殊要求[2]。因此，pH值应满足在7.8左右条件，才能使菱铁矿与白云石发生共沉积。由此可见，不论是菱铁矿的单独出现还是与白云石的共同出现，要求应是在低Eh值、pH值约等于8且水循环严格受限的环境。研究区古地理特征表明，菱铁质泥岩沉积的龙潭组形成时为一典型的潮坪—泻湖环境[14]。岩芯岩性组合与微量元素指标也佐证了这一结果。

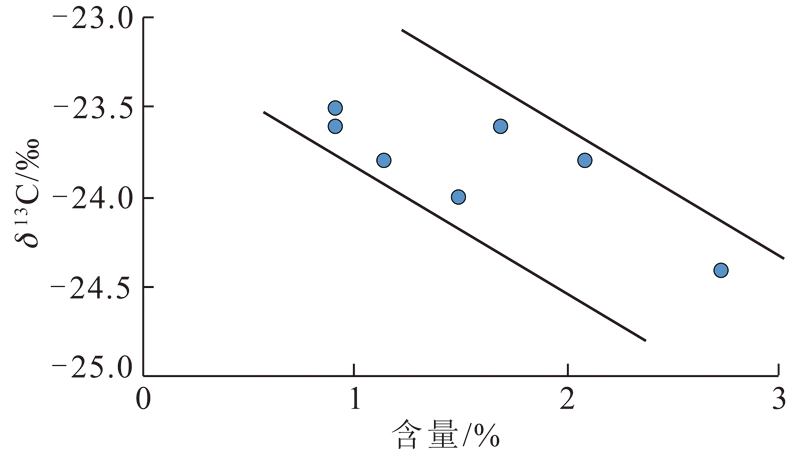

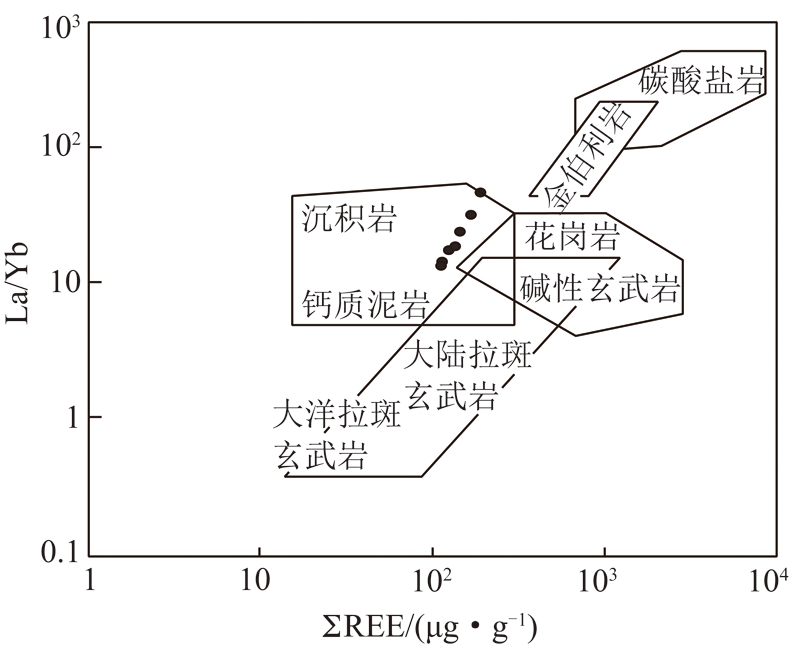

稀土元素∑REE-La/Yb图解显示所有样品全部落入沉积岩区域(图13,底图来源于文献[29])，反映稀土元素的主要物质来源为陆源碎屑。样品δ13C值介于-24.4‰～-23.5‰，进一步揭示碳源主要来自于陆源沉积有机质的降解。但邻区菱铁质泥岩δ13C值变化于-8.55‰～-0.85‰[2]，高于测试样品有机质δ13C值，表明存在其他因素的加入，可能是来自有机质与正常海水(0‰)碳同位素的混合。Sr/Cu比值介于1.35～5.47，平均2.87，证实了当时温暖潮湿的古气候环境[30]，对高等植物生长和喜氧微生物繁盛，并进一步为菱铁矿形成创造了合适地质背景。成岩阶段，砂粒间隙水代入的高价铁溶液与已经沉淀的分散有机质的反应，创造了菱铁矿生成的有利条件。陆源有机质分解产生的还原性气体CO2的适时加入还原高价铁而形成菱铁矿，从而在有机质上方形成菱铁矿“微圈闭”封闭条件。后期残余有机质逐渐生烃，但因菱铁矿致密而使烃类气体难以突破盖层圈闭条件而原地吸附聚集，进而对菱铁矿泥岩含气性起到直接控制作用。

5 结 论

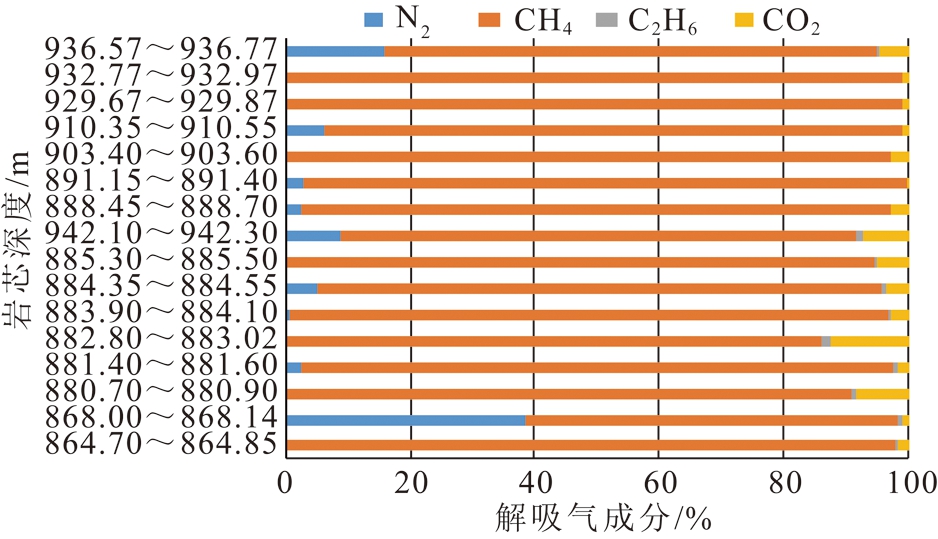

(1)黔西LC-1井龙潭组测井解释部分层段含气峰突出，泥岩解吸气量介于0.08～7.79 m3/t，平均1.60 m3/t;解吸气以CH4为主，含有较少量的C2H6和CO2。解吸气量与总孔体积、比表面积、石英和黏土矿物质含量均呈显著负相关，但与有机碳含量、菱铁矿含量正相关。

(2)解吸气主要来源于泥岩分散有机质，不是煤层烃类气体的近距离运移。有机质呈分散带状分布，菱铁矿以细小条带包围有机质，形成多种形式“微圈闭”，使烃类气体在有机质中得以保存。高演化阶段泥岩有机质可能使烃类气体在“微圈闭”中形成超压，菱铁泥岩层可具有独立“微含气系统”。

(3)研究区龙潭组菱铁质泥岩沉积于潮坪泻湖环境。指示性元素比值随海平面升降由底至顶先降后升，解吸气量、菱铁矿含量和有机碳含量随之规律性变化。砂粒间隙水代入高价铁溶液与有机质还原生成的还原性气体反应，生成烃类气体并被“微圈闭”封闭而原地吸附聚集，进而对菱铁质泥岩解吸气起控制作用。

参考文献:

[1] 龙金发.含煤沉积中的菱铁矿研究[J].淮南矿业学院学报,1986(1):97-102,105.

LONG Jinfa.Study of siderite in sedimentary strata of the coal-containing[J].Journal of Huainan Mining College,1986(1):97-102,105.

[2] 黎彤.海相沉积型菱铁矿矿床的成矿地球化学[J].地质与勘探,1979,15(1):1-8.

LI Tong.Metallogenicgeochemistry of marine sedimentary siderite ore deposits[J].Geology and Prospecting,1979,15(1):1-8.

[3] 周国正.织金煤田西南矿区菱铁矿产出形态及指相意义[J].中国煤炭地质,2009,21(5):17-19.

ZHOU Guozheng.Siderite occurrence modality and facies directivity[J].Coal Geology of China,2009,21(5):17-19.

[4] 董贞环,黄恒铨.砂岩、粉砂岩中的菱铁矿胶结特征[J].矿物岩石,1980(2):60-62,115.

DONG Zhenhuan,HUANG Hengquan.Cementing characteristics of siderite in sandstone and siltstone[J].Journal of Mineralogy and Petrology,1980(2):60-62,115.

[5] 沈玉林,秦勇,李壮福,等.黔西上二叠统龙潭组菱铁矿层的沉积成因及地质意义[J].地学前缘,2017,24(6):152-161.

SHEN Yulin,QIN Yong,LI Zhuangfu,et al.The sedimentary origin and geological significance of siderite in the Longtan Formation of western Guizhou Province[J].Earth Science Frontiers,2017,24(6):152-161.

[6] 宗毅,沈玉林,秦勇,等.贵州织金上二叠统泥岩地球化学特征及层序界面响应[J].煤炭学报,2017,42(12):3239-3248.

ZONG Yi,SHEN Yulin,QIN Yong,et al.Geochemical characteristic and its application for recognition of sequence boundary of Late Permian mudstone in Zhijin,Guizhou Province[J].Journal of China Coal Society,2017,42(12):3239-3248.

[7] 肖骞,沈玉林,秦勇,等.鄂尔多斯盆地东北缘叠置含气系统中菱铁质泥岩测井识别及地质意义[J].天然气地球科学,2017,28(4):590-601.

XIAO Qian,SHEN Yulin,QIN Yong,et al.The logging identification and the geological significance of the mudstone containing siderite in multiple superposed coalbed-methane system in northeastern area of the Ordos Basin,China[J].Natural Gas Geoscience,2017,28(4):590-601.

[8] 张景廉,张平中.黄铁矿对有机质成烃的催化作用讨论[J].地球科学进展,1996,11(3):282-287.

ZHANG Jinglian,ZHANG Pingzhong.A discussion of pyrite catalysis on the hydrocarbon generation process[J].Advance in Earth Science,1996,11(3):282-287.

[9] KAPLAN I R,BIRD K J,TAILLEUR I L.Source of molten elemental sulfur and hydrogen sulfide from the inigok well,northern Alaska[J].AAPG Bulletin,2012,96(2):337-354.

[10] SHAO Longyi,ZHANG Pengfei,REN Deyi,et al.Late Permian coal-bearing carbonate successions in southern China:Coal accumulation on carbonate platforms[J].International Journal of Coal Geology,1998,37(3):235-256.

[11] 高为,金军,易同生,等.黔北小林华矿区高阶煤层气藏特征及开采技术[J].岩性油气藏,2017,29(5):140-147.

GAO Wei,JIN Jun,YI Tongsheng,et al.Enrichment mechanism and mining technology of high rank coalbed methane in Xiaolinhua coal mine,northern Guizhou[J].Lithologic Reservoirs,2017,29(5):140-147.

[12] 汤良杰,郭彤楼,田海芹,等.黔中地区多期构造演化、差异变形与油气保存条件[J].地质学报,2008,82(3):298-307.

TANG Liangjie,GUO Tonglou,TIAN Haiqing,et al.Poly-cycle tectonic evolution,differential deformation and hydrocarbon reservation of central Guizhou and adjacent region[J].Acta Geologica Sinica,2008,82(3):298-307.

[13] 王中鹏,张金川,孙睿,等.西页1井龙潭组海陆过渡相页岩含气性分析[J].地学前缘,2015,22(2):243-250.

WANG Zhongpeng,ZHANG Jinchuan,SUN Rui,et al.The gas-bearing characteristics analysis of the Longtan Formation transitional shale in Well Xiye 1[J].Earth Science Frontiers,2015,22(2):243-250.

[14] 易同生,包书景,陈捷,等.黔北煤田林华矿煤系气成藏特征及开发方式[J].中国煤炭地质,2017,29(9):23-30.

YI Tongsheng,BAO Shujing,CHEN Jie,et al.Coal measures gas reservoiring features and exploitation pattern in Linhua Coalmine,Qianbei Coalfield[J].Coal Geology of China,2017,29(9):23-30.

[15] 陈尚斌,朱炎铭,王红岩,等.四川盆地南缘下志留统龙马溪组页岩气储层矿物成分特征及意义[J].石油学报,2011,32(5):775-782.

CHEN Shangbin,ZHU Yanming,WANG Hongyan,et al.Characteristics and significance of mineral compositions of Lower Silurian Longmaxi Formation shale gas reservoir in the southern margin of Sichuan Basin[J].Acta Petrolei Sinica,2011,32(5):775-782.

[16] 李昂,丁文龙,张国良,等.滇东地区马龙区块筇竹寺组海相页岩储层特征及对比研究[J].地学前缘,2016,23(2):176-189.

LI Ang,DING Wenlong,ZHANG Guoliang,et al.Reservoir characteristics of marine shale in the Malong block of eastern Yunnan Province and comparison analysis[J].Earth Science Frontiers,2016,23(2):176-189.

[17] 黄金亮,邹才能,李建忠,等.川南下寒武统筇竹寺组页岩气形成条件及资源潜力[J].石油勘探与开发,2012,39(1):69-75.

HUANG Jinliang,ZOU Caineng,LI Jianzhong,et al.Shale gas generation and potential of the Lower Cambrian Qiongzhusi Formation in Southern Sichuan Basin,China[J].Petroleum Exploration and Development,2012,39(1):69-75.

[18] ZHANG Yanzhong,XIAO Lin.Petrographic characteristics and depositional environment of No.6 coal from Xiaoyugou Mine,Jungar Coalfield,China[J].International Journal of Coal Science & Technology,2014,1(4):395-401.

[19] 张雪芬,陆现彩,张林晔,等.页岩气的赋存形式研究及其石油地质意义[J].地球科学进展,2010,25(6):597-604.

ZHANG Xuefen,LU Xiancai,ZHANG Linye,et al.Occurrences of shale gas and their petroleum geological significance[J].Advances in Earth Science,2010,25(6):597-604.

[20] HACKLEY P C,GUEVARA E H,HENTZ T F,et al.Thermal maturity and organic composition of Pennsylvanian coals and carbonaceous shales,north-central Texas:Implications for coalbed gas potential[J].International Journal of Coal Geology,2009,77(3-4):294-309.

[21] NEWPORT L P,APLIN A C,GLUYAS J G,et al.Geochemical and lithological controls on a potential shale reservoir:Carboniferous Holywell Shale,Wales[J].Mar Pet Geol,2016,71:198-210.

[22] ELDERFIELD H,GREAVES M J.The rare earth elements in seawater[J].Nature,1982,296:214-219.

[23] SCHIEBER J.Black shales[M].Dordrecht:Springer Netherlands,2011:201-206.

[24] JONES B,MANNING D A C.A comparison and correlation of different geochemical indices used for the interpretation of depositional environments in ancient mudstones[J].Chem.Geol.,1994,111:112-129.

[25] KIMURA H,WATANABE Y.Oceanic anoxia at the Precambrian-Cambrian boundary[J].Geo.,2001,29(11):995.

[26] BOYNTON W V.Chapter 3-Cosmochemistry of the Rare Earth Elements:Meteorite Studies[M].HENDERSON P.Developments in Geochemistry.Elsevier,1984:63-114.

[27] WANG H,SHAO L,HAO L,et al.Sedimentology and sequence stratigraphy of the Lopingian(Late Permian) coal measures in southwestern China[J].International Journal of Coal Geology,2011,85(1):168-183.

[28] 程伟,杨瑞东,崔玉朝,等.贵州毕节地区晚二叠世煤质特征及其成煤环境意义[J].地质学报,2013,87(11):1763-1777.

CHENG Wei,YANG Ruidong,CUI Yuchao,et al.Characteristic of Late Permian coal quality from Bijie,Guizhou Province,SW China,and its significance for Paleoenvironment[J].Acta Geologica Sinica,2013,87(11):1763-1777.

[29] ALLÉGRE C J,MINSTER J F.Quantitative models of trace element behavior in magmatic processes[J].Earth Planet Sci.Lett.,1978,38(1):1-25.

[30] LERMAN A,BACCINI P.Lakes-chemistry,geology,physics[J].JG,1978,88(2):249-250.

Source and element background of desorbed gas from the siderite-bearing mudstone in northern Guizhou Province

XU Hongjie1，SANG Shuxun2，YANG Jingfen1，JIN Jun3，ZHOU Xiaozhi2，GAO Wei3，LIU Huihu1

(1.School of Earth Science and Environment,Anhui University of Science and Technology,Huainan 232001,China; 2.School of Resources and Geoscience,China University of Mining and Technology,Xuzhou 221008,China; 3.Guizhou Engineering Research Center for Coalbed Methane (CBM) and Shale Gas,Guiyang 550008,China)

Abstract:Longtan shale is widely developed in Guizhou Province and is an important part of the unconventional natural gas for the development in coal-bearing formations.Some mudstones have special characteristics due to some siderite minerals contained.This paper takes the Upper Permian Longtan shale in the northern Guizhou as an example to examine the coal-bearing mudstone reservoir.Based on the canister desorption,well logs and test results of siderite-bearing mudstones (core samples from LC-1 well),the authors present systematic pore structure,inorganic and Rock-Eval analyses of the mudstones to examine their gas content,reservoir properties,depositional environ-ment and origin.The results show that the Longtan shale contains type Ⅲ gas-prone organic matter with an over-mature stage and has total organic carbon values ranging between 0.90% and 2.71%.Carbon isotope data clearly indicate the terrestrial organic matter source dominating the Upper Longtan formation.Desorbed gas content (obtained by canister desorption,dominated by methane) of core samples ranges from 0.08 to 7.79 m3/t with an average of 1.60 m3/t.The mudstones are mainly composed of clays (35%) and quartz (15.7%),and most of them contained high siderite and dolomite with an average of 38.1% and 9.5%,respectively.Desorbed gas content of core samples are positively correlated with TOC but negatively correlated with quartz and clay mineral contents,BET specific surface areas and BJH total pore volumes measured by gas injection method,which suggests that the organic matter is the main material source for desorbed gas,but the storage space is not provided by mesopores or micropores.However,the negative correlation between siderite content and specific area with pore volume (obtained by gas injection method),suggesting that the intercrystalline pore of siderite is insufficient to provide the storage space for the occurrence of the desorbed gas.The distribution of siderite around the organic matter is stratified,botryoidal,lenticular or tuberculous,and the stratigraphic continuity remains intact.The siderite surrounding the organic matter,as analogous to a “micro-trap” inside the mudstone,blocks the hydrocarbon gas migration in the organic matter.This may be the main reason for the positive correlation between desorption and siderite content.The organic matter always adsorbed and stored the hydrocarbon gas generated and sealed by “micro-trap”.With the increase of organic matter and “micro-trap”,the amount of enclosed gas increases.The siderite-bearing mudstone with filled gas may further reach as an overpressure reservoir for a certain pressure gas sealing.Furthermore,the siderite-bearing mudstone can have independent “micro-gas system” for the lacking of gas migration and exchange with adjacent coal seams.The reducing conditions during the deposition of Longtan formation for the response of elemental geochemical index is closely interrelated to the fluctuation of sea level,indicating that the typical sedimentary environment provides favorable conditions for the siderite.The desorbed gas,siderite and organic carbon content change regularly with the process of sea level falling and rising from bottom to top of the Upper Permian,indicating that the siderite and organic matter deposited in tidal flat-lagoon with relatively stable Eh and pH values and limited water circulation.The high ferric ions brought into by sand interstitial water chemically react with reducing gas from the reduction of organic matter to create hydrocarbon gas.The gas sealed by “micro-trap” is stored as adsorbed gas on organic matter,suggesting a controlling effect on the desorbed gas of siderite-bearing mudstone.

Key words:siderite-bearing mudstone;desorbed gas;gas source;element background;Longtan Formation

中图分类号:P618.11

文献标志码:A

文章编号:0253-9993(2019)06-1817-10

徐宏杰，桑树勋，杨景芬,等.黔北龙潭组菱铁质泥岩解吸气来源及元素背景[J].煤炭学报,2019,44(6):1817-1826.doi:10.13225/j.cnki.jccs.2018.0889

XU Hongjie，SANG Shuxun，YANG Jingfen,et al.Source and element background of desorbed gas from the siderite-bearing mudstone in northern Guizhou Province[J].Journal of China Coal Society,2019,44(6):1817-1826.doi:10.13225/j.cnki.jccs.2018.0889

收稿日期:2018-07-05

修回日期:2018-11-22

责任编辑:韩晋平

基金项目:国家自然科学基金资助项目(41727801)；安徽省2018年度重点研究与开发计划资助项目(1804a0802203)；安徽省高校优秀拔尖人才培育基金资助项目(gxgwfx2019012)

作者简介:徐宏杰(1981—)，男，河南信阳人，副教授。E-mail:xiaonzm@163.com
