煤炭是当前中国能源消费的主要来源，而且在今后相当一段时间内，能源消费仍以煤炭为主，我国储量丰富的低阶煤资源正逐渐成为煤炭消费的热点。

为了实现低阶煤的清洁高效利用，国内各研发单位竞相开发低阶煤提质技术[1]。其中热解技术除了可以获取附加值较高的低温焦油外，还可以将内在水分高、挥发分高、氧含量高、发热量低的低阶煤转化为高发热量的可替代贫瘦煤的半焦。在研发低阶煤热解技术的同时，热解过程中的大宗产品半焦的利用也成为研究的焦点。

半焦的利用基本上集中于3个方面:燃料、气化原料及吸附材料。作为燃料，半焦可以直接用来燃烧，也可改进用作高炉喷吹燃料[2-6]。相对于原煤气化，半焦在气化过程中生成的焦油量少，利用半焦作为气化原料可在一定程度上简化气体净化系统[7-13]。在热解过程中，挥发分的析出使半焦形成了更多的介孔，因而半焦也可改进用作生产吸附剂的新材料，开发其在烟气脱硫[14-15]、脱氮[16]、脱汞[17-18]及水处理[19]方向的应用也成为研究热点。其中，半焦气化能够规模化利用半焦，同时生产焦油加氢所需的氢气，是一种较好的利用半焦的方式。

低阶煤催化解聚通过改变催化剂加入方式[20]，促进了催化剂对煤大分子结构解聚的干预，在富产焦油的同时也改变了半焦的孔结构。本研究主要考察内蒙褐煤及新疆不粘煤在催化剂作用下半焦的孔结构变化及其对气化反应性的影响。

1 实验部分

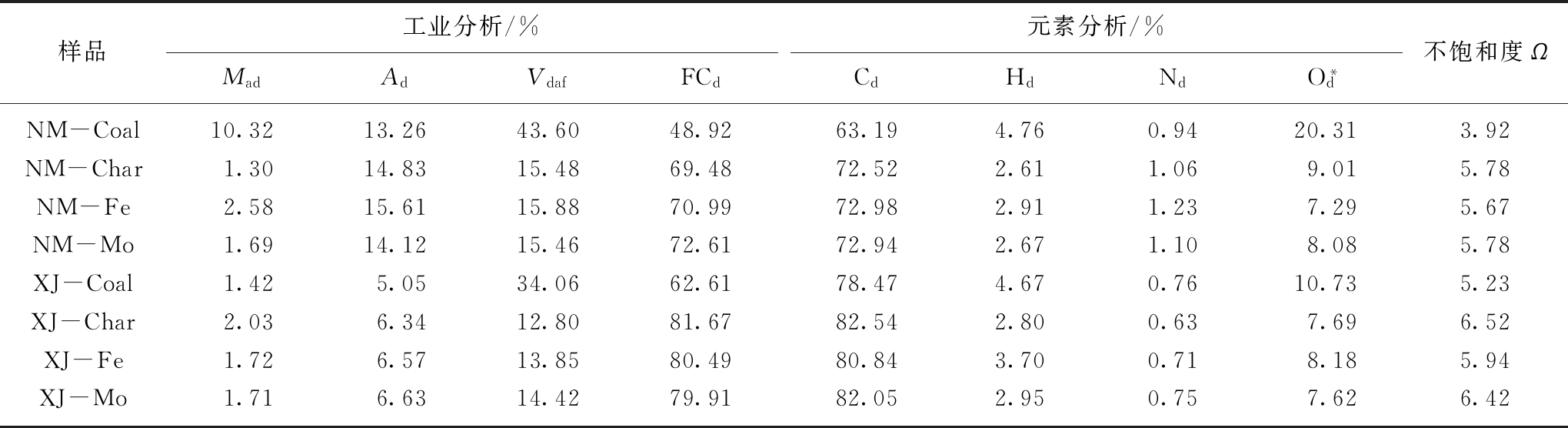

试验中所用的原料煤为一种内蒙煤与一种新疆煤，内蒙煤挥发分43.60%，氧含量为20.31%，是一种典型的褐煤，新疆煤其挥发分34.06%，是一种低阶烟煤。两种煤氢含量相近，但新疆煤碳含量明显高于内蒙煤。两种煤在文献[20]中催化剂添加方式下喷加铁、钼催化剂后，在隔绝空气气氛下催化解聚，由于催化剂对热解产生半焦碎片的加氢作用，降低了半焦碎片的聚合，使催化解聚所得的半焦的氢含量均高于原煤直接热解所得半焦。原料煤及其半焦的工业分析与元素分析见表1。

N2吸附的测定在美国Micromeritics生产的Tristar3000型吸附仪上进行，采用N2为吸附质，液氮温度77 K。样品测量前在200 ℃抽真空8 h以上，以排除内部水分和杂质气体。总的比表面积通过对BET方程进行线性回归确定，总的孔容由BJH模型确定，并由BJH脱附模型确定孔径分布。

半焦的CO2反应性在法国Setaram Setsys Evolution Fit 1750 型热天平上进行，试验样品量5 mg，升温速率5 ℃/min，CO2流量100 mL/min。

2 结果与分析

2.1 催化解聚半焦的吸附等温线与孔结构

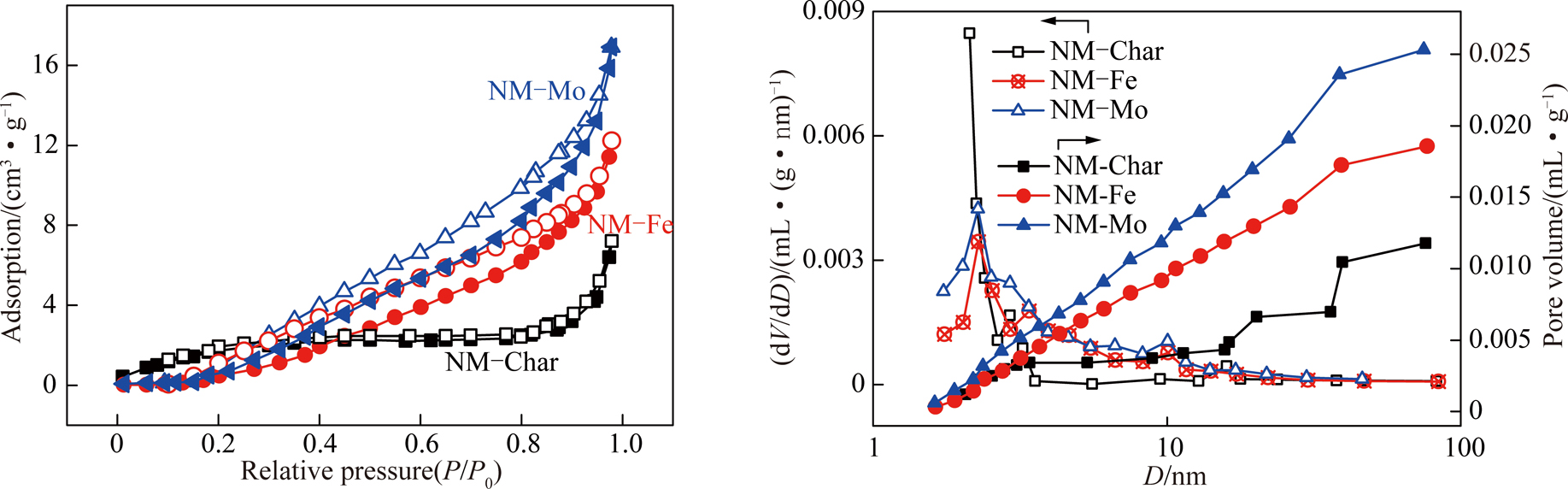

图1给出了内蒙煤在不同催化剂下热解半焦的N2吸附等温线与孔结构分布图。由图1可以看出，内蒙原煤热解半焦NM-Char的N2吸附等温线属于Ⅰ型等温线，样品的孔径分布很窄，主要在3 nm以下，对应固体样品具有超微孔和极微孔，且与吸附质N2间有较强的相互作用。

加入铁、钼催化剂后热解生成的半焦NM-Fe,NM-Mo的吸附等温线均为Ⅴ型。在低压区吸附曲线由NM-Char的上凸型变为下凹型，它表示吸附剂与吸附质N2之间的作用很弱，即吸附剂吸附其上的第一层吸附质分子时产生的吸附热远小于吸附剂的液化热。由此表明，铁、钼催化剂的加入使内蒙煤在热解时改变了半焦的表面性质。从表1的半焦元素分析数据可以看出，内蒙煤加入催化剂后，两个半焦的氧含量均明显降低，表明半焦中的含氧官能团发生了变化，这也是引起半焦表面性质变化的原因之一。NM-Fe与NM-Mo半焦吸附等温线后半段的变化也与NM-Char半焦截然不同，随着压力增大，吸附等温线持续向上翘且不呈现饱和状态，而且其吸附量也远远大于NM-Char半焦。这表明，加铁、钼热解聚形成的半焦孔径范围很宽，孔数量多，由于发生了毛细孔凝聚，使吸附量急剧增加。在图1的右图中也可看出，NM-Fe与NM-Mo的孔径分布与NM-Char的窄孔分布特点完全不同，不同孔径的介孔很丰富，孔容积明显增大。在本研究团队的前期研究[20]中，曾发现由于催化剂的加入，促使了热解产生自由基氢与半焦碎片的结合，抑制了热解中半焦的缩聚。也正是由于这一原因，使加入催化剂后的半焦中产生了更多的孔，使半焦孔容明显增大。

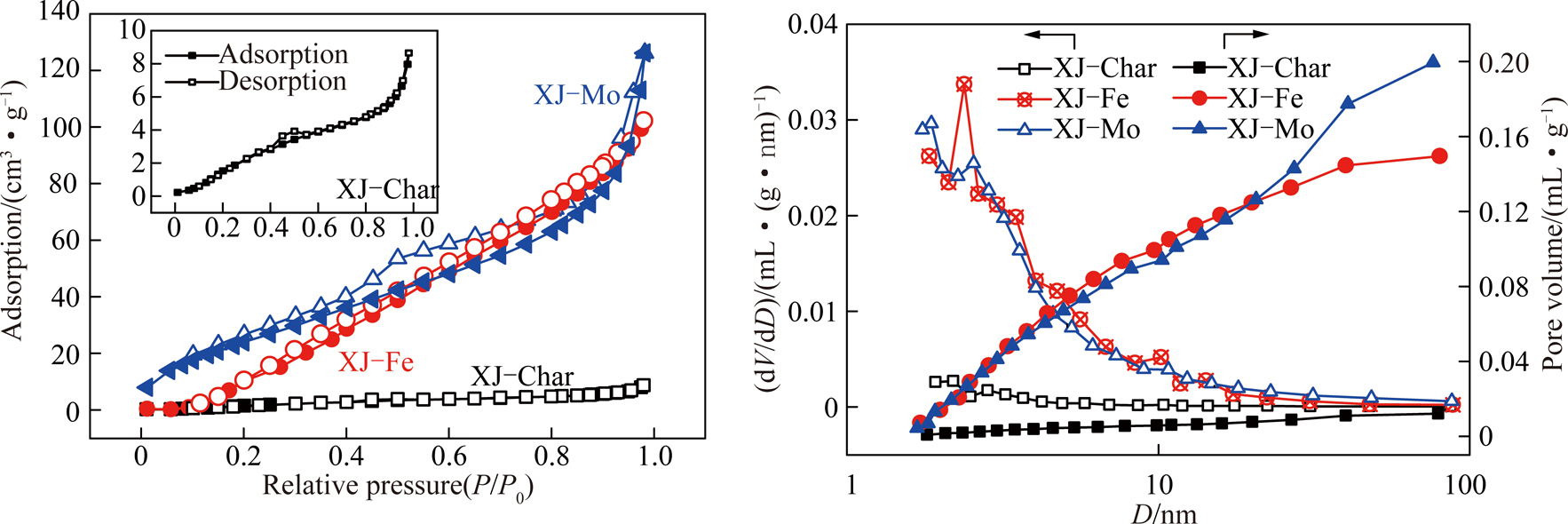

图2为新疆煤在不同催化剂下热解半焦的N2吸附等温线与孔结构分布图。由图2可以看出，新疆煤加铁、钼催化剂后热解半焦的吸附等温线变化较大，不加催化剂的半焦XJ-Char，其吸附等温线类似Ⅱ型，但吸附初始又呈Ⅲ型的向下凹。钼催化剂作用下的XJ-Mo半焦的吸附等温线是典型的Ⅳ型曲线，铁催化剂作用下的XJ-Fe半焦又呈Ⅴ型。显然，铁与钼对新疆煤的作用机理不同，在热解过程中干预裂解的基团相异，从而引起半焦表面性质的不同。但二者作用也有相同之处，即在热解过程中均明显促使了半焦碎片的加氢作用，抑制了半焦的缩聚，使半焦的氢含量增加，在吸附等温线上表现为吸附量显著增加，在孔分布图上则表现为介孔数量显著增多，且孔径分布变宽。

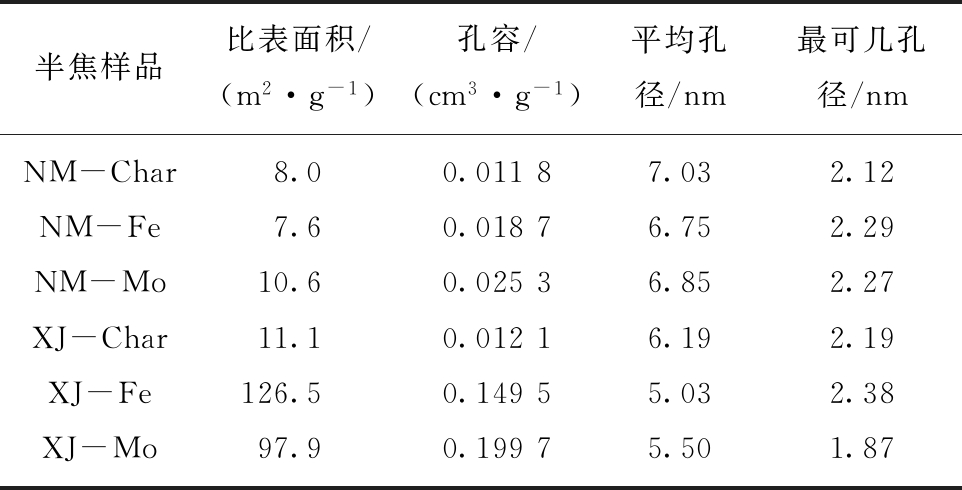

表2为以上6个半焦的比表面积与孔结构数据。比较表2中原煤热解半焦NM-Char、XJ-Char的比表面积及孔结构数据，可以发现，两个半焦的孔容、平均孔径及最可几孔径都是比较接近的，加入催化剂后，其变化却不尽相同。对内蒙煤，铁催化剂作用下，半焦孔容是原煤热解半焦孔容的1.58倍，钼催化剂作用下，半焦孔容是原煤热解半焦孔容的2.14倍;对新疆煤，加铁半焦孔容是原煤热解半焦孔容的12.36倍，加钼半焦孔容是原煤热解半焦孔容的16.50倍。

在前期的研究[20]中，新疆煤加催化剂后，焦油中长链脂肪烃含量显著增加，这些长链脂肪烃都是嵌布于煤的聚合物立体结构中的低分子化合物，煤加催化剂热解时，由于催化剂对热解产生的半焦碎片的加氢作用，降低了半焦的再聚合程度，促使了煤中低分子化合物的释放，从而使催化解聚半焦形成了更多的孔道，表现为孔容及比表面积的显著增加。由于铁的加氢作用更优于钼，更明显的抑制了半焦的缩聚，从而使半焦的比表面积更大。

2.2 催化解聚半焦的CO2气化反应性能

2.2.1 半焦的CO2气化反应转化率与反应速率

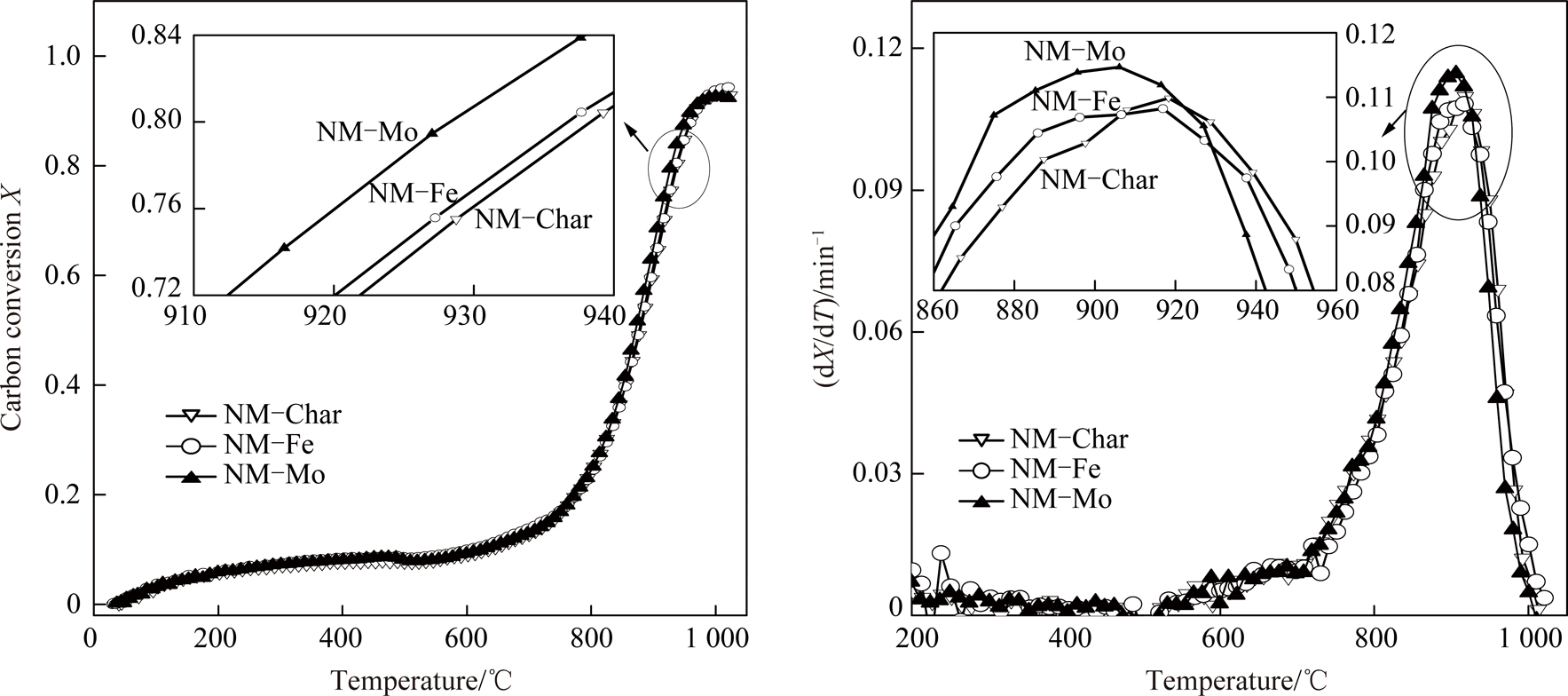

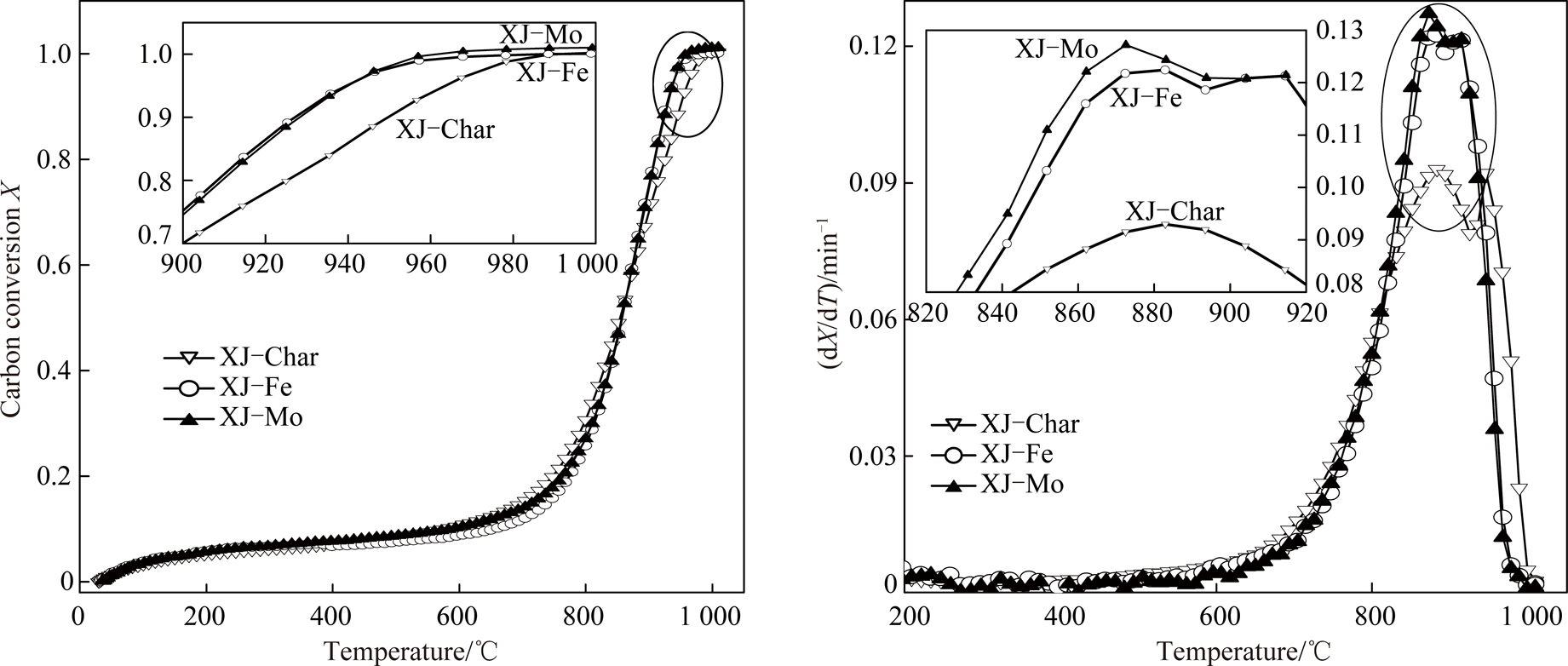

图3,4分别为2种煤热解半焦在热天平上CO2气化反应的热重曲线计算的反应转化率与反应速率随温度变化的曲线。

由图3可以看出，内蒙煤加催化剂后热解半焦的CO2气化反应转化率与反应速率曲线几与原煤热解半焦完全重合，其中NM-Mo的最大反应速率峰温910 ℃比NM-Char峰温(920 ℃)提前10 ℃，表明半焦NM-Mo的气化反应活性比半焦NM-Char略有增加;NM-Fe的最大反应速率对应峰温略有提高，表明添加Fe基催化剂半焦气化活性略有降低。由图4可知，新疆煤加催化剂后热解半焦的CO2气化最大反应速率有了明显的增大，此结果表明，新疆煤加催化剂热解半焦的CO2气化活性均提高。

2.2.2 半焦的CO2气化反应动力学

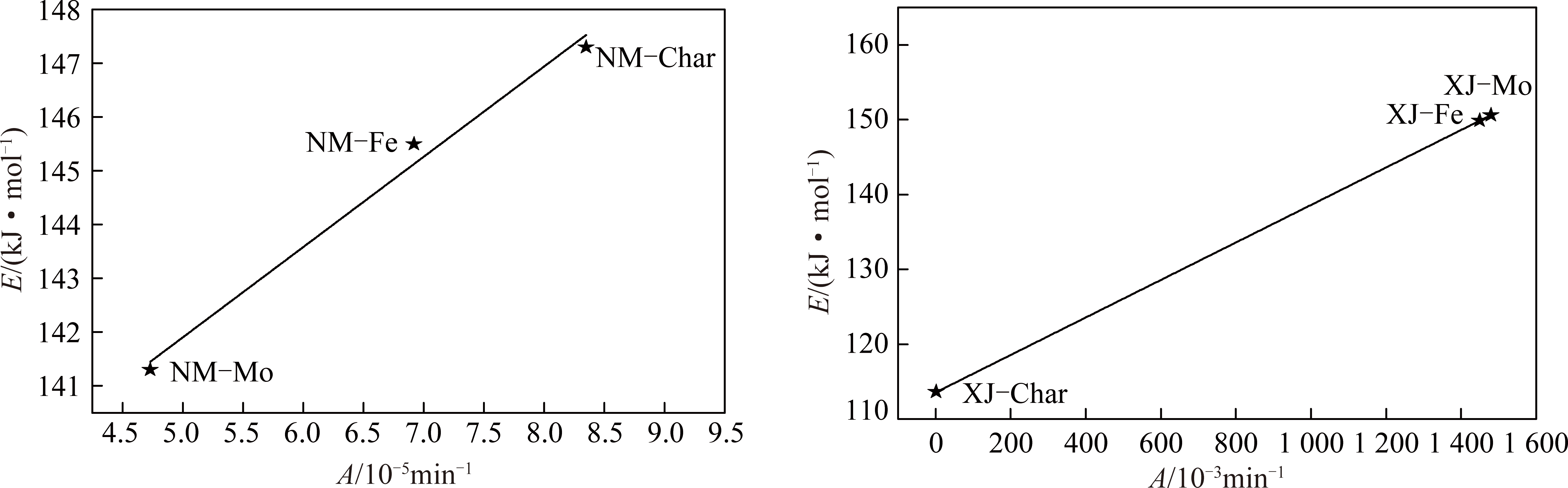

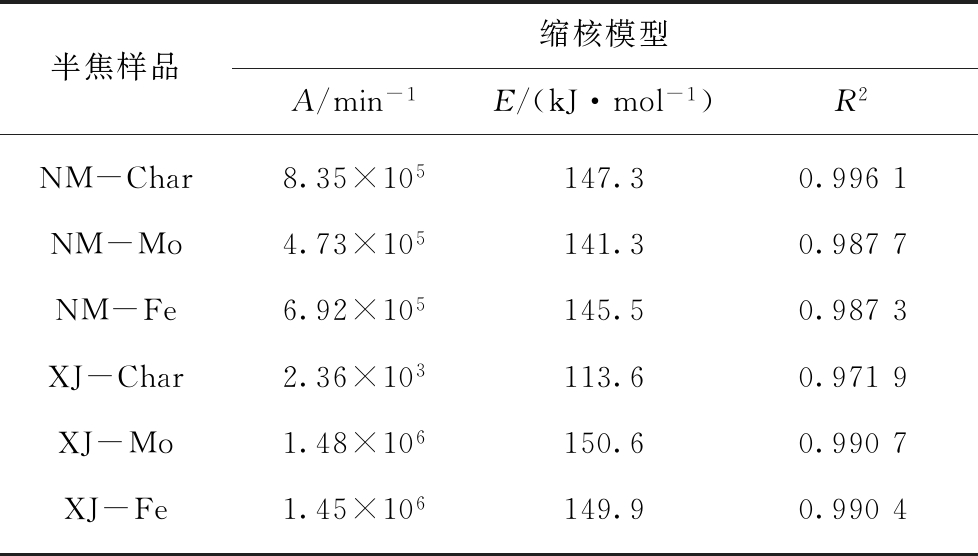

采用缩核反应模型对半焦的气化反应进行模拟，相关的动力学参数见表3。表3中数据显示，内蒙煤加催化剂后，半焦CO2气化反应的活化能均降低，新疆煤加催化剂后半焦的CO2气化反应的活化能均增加。观察表中与各活化能相对应的指前因子，可以发现，活化能大的指前因子也大，活化能与指前因子间存在补偿效应，如图5所示。

为比较加催化剂前后热解半焦CO2气化反应的速率，将表3中的活化能与指前因子代入阿累尼乌斯方程:

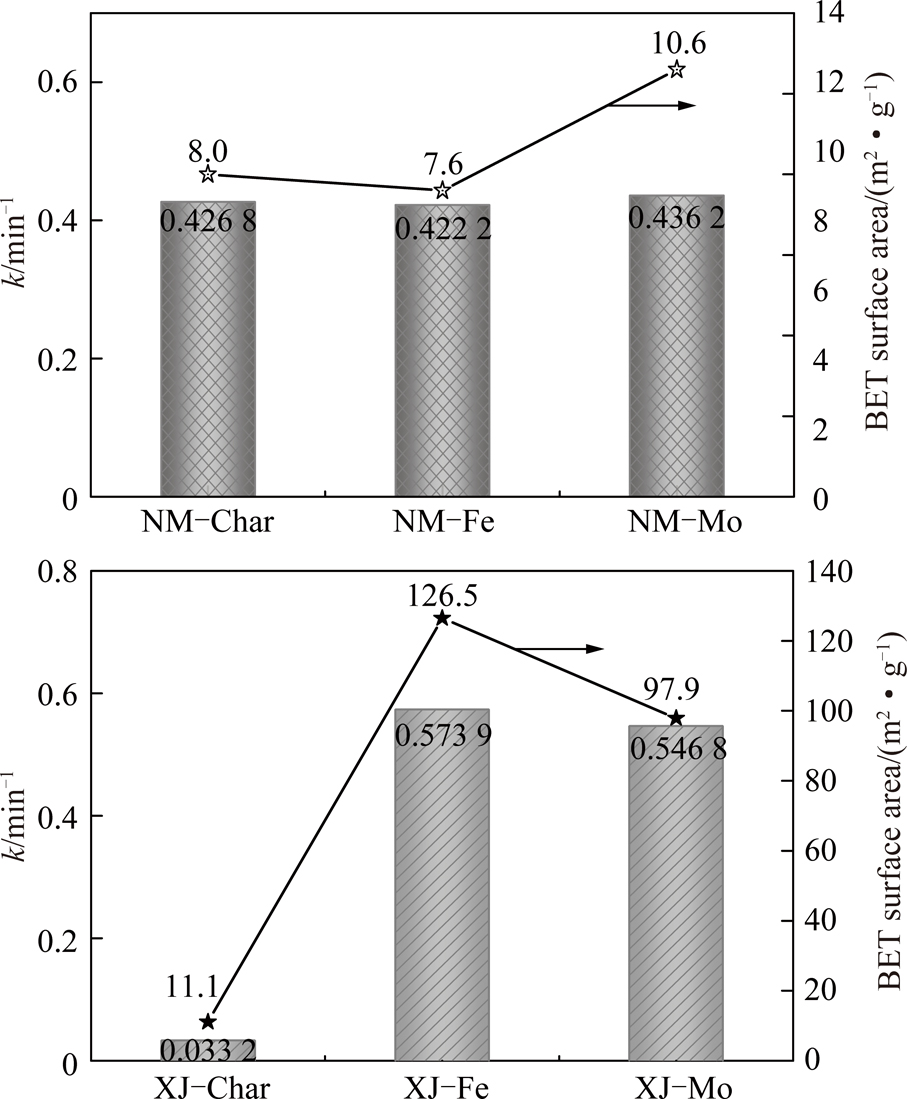

其中,k为反应速率常数,min-1;A为指前因子，min-1;E为活化能，kJ/mol;R为摩尔气体常数,8.314 J/(mol·K);T为绝对温度,K。计算950 ℃温度下的反应速率常数，并与半焦的比表面积关联如图6所示。

由图6可以看出，内蒙煤催化解聚半焦的气化反应速率常数与不加催化剂的热解半焦的气化反应速率常数非常接近，而新疆煤在加催化剂热解后其半焦的气化反应速率常数有了显著的提高，其中XJ-Fe的气化反应速率XJ-Char的17.26倍。比较两种煤解聚半焦气化反应速率与其比表面积的变化，可知其均有一致的变化趋势。内蒙煤加催化剂后热解所得半焦的比表面积变化不大，所以其气化反应速率变化也不大，而新疆煤加催化剂所得半焦的比表面积有了显著的提高，所以其气化反应速率也明显增大。

在此过程中没有迹象表明铁、钼催化剂对半焦的气化有影响，这可能是由于在催化解聚过程中催化剂加入量(以金属离子计)仅为原煤量的0.05%，其量不足以在半焦的气化过程中产生作用。所以铁、钼催化剂是通过在煤催化解聚过程中使半焦形成更多介孔，增大半焦的比表面积及孔容而使半焦的气化反应性能得到明显提高。

3 结 论

(1)催化剂通过干预煤的热解过程改变半焦的表面性能，从而使半焦的吸附等温曲线发生了改变，对内蒙煤，加催化剂后，半焦的吸附等温曲线由Ⅰ型变为Ⅴ型;新疆煤半焦的吸附等温曲线则由Ⅱ型变为Ⅳ(在钼作用下)和Ⅴ型(在铁作用下)。

(2)在催化剂作用下，内蒙褐煤和新疆不粘煤解聚半焦的介孔数量明显增多，孔容明显增大，其中钼催化剂的增孔作用更为显著，内蒙煤加钼半焦孔容为原煤半焦的2.14倍，新疆煤加钼半焦孔容为原煤半焦的16.5倍。

(3)催化剂通过影响新疆煤的热解使其半焦的比表面积与孔容明显增大，从而使半焦的气化反应性显著提高。

参考文献（References）:

[1] 郑化安.中低温煤热解技术研究进展及产业化方向[J].洁净煤技术,2018,24(1):13-18.

ZHENG Huaan.Research status and industrial direction of middle and low temperature coal pyrolysis technology[J].Clean Coal Technology,2018,24(1):13-18.

[2] 孟祥嵩,贾相如,张晓龙.褐煤半焦燃烧的研究现状与发展[J].煤炭技术,2014,33(9):258-260.

MENG Xiangsong,JIA Xiangru,ZHANG Xiaolong.Research status and prospect of combustion characteristic of lignite Char[J].Coal Technology,2014,33(9):258-260.

[3] 张庆伟,申宝宏,曲思建,等.内蒙古褐煤热解半焦燃烧特性研究[J].洁净煤技术,2014,20(6):46-51.

ZHANG Qingwei,SHEN Baohong,QU Sijian,et al.Combustion characteristics of inner mongolia lignite semi-coke[J].Clean Coal Technology,2014,20(6):46-51.

[4] 戴财胜,刘晓芳,戴谨泽,等.低阶煤热解半焦燃烧性能的影响因素[J].煤炭转化,2016,39(3):44-50.

DAI Caisheng,LIU Xiaofang,DAI Jinze,et al.Effect factors of combustion performance of semi-coke from low-rank coal[J].Coal Conversion,2016,39(3):44-50.

[5] 杨双平,蔡文淼,郑化安,等.高炉喷吹半焦及其性能分析[J].过程工程学报,2014,14(5):896-900.

YANG Shuangping,CAI Wenmiao,ZHENG Huaan,et al.Performance analysis of semi-coke for blast furnace injection[J].The Chinese Journal of Process Engineering,2014,14(5):896-900.

[6] 何选明,付鹏睿,张杜,等.低阶煤低温热解半焦在模拟高炉喷吹条件下的燃烧性能[J].化工进展,2014,33(7):1702-1706.

HE Xuanming,FU Pengrui,ZHANG Du,et al.Experimental investigation of combustion behavior of low rank coal char under simulated blast furnace conditions[J].Chemical Industry and Engineering Progress,2014,33(7):1702-1706.

[7] 沈强华,刘云亮,陈雯,等.昭通褐煤半焦气化特性的研究[J].煤炭转化,2012,35(1):24-27.

SHEN Qianghua,LIU Yunliang,CHEN Wen,et al.Study on gasification character for zhaotong lignite semi-coke[J].Coal Conversion,2012,35(1):24-27.

[8] 张玉君,王继伟,刘定桦.用陕北半焦粉生产气化型焦的试验研究[J].煤炭工程,2015,47(10):119-121.

ZHANG Yujun,WANG Jiwei,LIU Dinghua.Experimental study on making gasification formed-coke with semi-coke powder from northern shaanxi[J].Coal Engineering,2015,47(10):119-121.

[9] 张天开,张永发,王琪,等.褐煤半焦直接加氢制甲烷反应特性及其孔结构和表面形态变化[J].燃料化学学报,2015,43(3):289-301.

ZHANG Tiankai,ZHANG Yongfa,WANG Qi,et al.Hydrogasification of lignite semicoke to produce methane and the textural properties of coke residues[J].Journal of Fuel Chemistry and Technology,2015,43(3):289-301.

[10] 唐佳,王勤辉,张睿,等.比表面积和灰分对烟煤半焦气化机理的影响[J].中国电机工程学报,2015,35(20):5244-5250.

TANG Jia,WANG Qinhui,ZHANG Rui,et al.Effect of specific surface area and ash content on the mechanisms of bituminous coal char gasification[J].Proceedings of the CSEE,2015,35(20):5244-5250.

[11] 景旭亮,王志青,余钟亮,等.半焦的多循环气化活性及微观结构分析[J].燃料化学学报,2013,41(8):917-921.

JING Xuliang,WANG Zhiqing,YU Zhongliang,et al.Multi-circulated gasification reactivity of coal char and its microstructure analysis[J].Journal of Fuel Chemistry and Technology,2013,41(8):917-921.

[12] 赵红涛,武建军,肖伟,等.伊宁长焰煤半焦催化气化的研究[J].化工技术与开发,2011,40(7):33-35,59.

ZHAO Hongtao,WU Jianjun,XIAO Wei,et al.Study on catalytic gasification of yining long flame coal Char[J].Technology & Development of Chemical Industry,2011,40(7):33-35,59.

[13] 吴鹏,朱书全,王娜,等.热解温度对型煤半焦气化反应活性的影响[J].煤炭转化,2010,33(4):35-39.

WU Peng,ZHU Shuquan,WANG Na,et al.Influence of pyrolysis temperature on briquette semi-coke gasification reactivity[J].Coal Conversion,2010,33(4):35-39.

[14] 冯宇,徐静,窦金孝,等.半焦负载Fe基脱硫剂脱硫及再生性能研究[J].煤炭转化,2016,39(2):75-80.

FENG Yu,XU Jing,DOU Jinxiao,et al.Study on desulfurization and regeneration performance of char-supported Fe-based sorbents[J].Coal Conversion,2016,39(2):75-80.

[15] 杨冲,侯影飞,李学佼,等.活化改性半焦用于烟气脱硫催化剂制备工艺优化[J].安全与环境学报,2015,15(3):186-190.

YANG Chong,HOU Yingfei,LI Xuejiao,et al.A new approach to optimizing the process of making desulfurized catalyst via the activated modified semi-coke[J].Journal of Safety and Environment,2015,15(3):186-190.

[16] 朱政,王光华,李文兵,等.微波辐照褐煤半焦脱除低浓度NO的研究[J].工业安全与环保,2015,41(7):52-55.

ZHU Zheng,WANG Guanghua,LI Wenbing,et al.Study on the removal of low concentration of NO by using microwave irradiation over lignite Char[J].Industrial Safety and Environmental Protection,2015,41(7):52-55.

[17] 王力,张林林,刘秀丽,等.原料半焦和FeCl3改性半焦脱除模拟烟气中气态HgO的实验研究[J].山东科技大学学报(自然科学版),2014,33(1):46-52.

WANG Li,ZHANG Linlin,LIU Xiuli,et al.Experimental study on adsorption performance of semi-coke and semi-coke modified by FeCl3 solution for gas-phase HgO in flue gas[J].Journal of Shandong University of Science and Technology,2014,33(1):46-52.

[18] 王力,刘秀丽,张林林,等.两种酸处理对褐煤半焦表面性质及其脱汞性能的影响[J].功能材料,2014,45(11):11046-11050.

WANG Li,LIU Xiuli,ZHANG Linlin,et al.Effect of acid treatment of lignite semi-coke on its surface properties and mercury removal performance[J].Journal of Functional Materials,2014,45(11):11046-11050.

[19] 李强,江建忠,徐正泉,等.褐煤半焦用于源水除味的试验研究[J].水科学与工程技术,2015,39(4):94-96.

LI Qiang,JIANG Jianzhong,XU Zhengquan,et al.Experimental investigation on odour removel of water with semi coke of lignite[J].Water Sciences and Engineering Technology,2015,39(4):94-96.

[20] LIANG Litong,HUANG Wei,GAO Fuxing,et al.Mild catalytic depolymerization of low rank coals:A novel way to increase tar yield[J].RSC Advances,2015,5(4):2493-2503.

Pore structure characteristics and gasification reactivity under CO2 of char from catalytic depolymerization of low-rank coal

LIANG Litong,ZHANG Qian,HUANG Wei,LIU Jianwei,PENG Zeyu,LIANG Huzhen

(Key Laboratory of Coal Science and Technology of Ministry of Education and Shanxi Province,Taiyuan University of Technology,Taiyuan 030024,China)

Abstract:The catalytic depolymerization technology of low rank coal aims to obtain more tar through the promotion of depolymerization coal macromolecular structure at low temperatures.The addition of catalyst in the catalytic depolymerization process can not only increase the yield and quality of tar,but also reduce the polymerization degree of char.This study is mainly to investigate the gasification performance of the chars with the variation of pore structure.The effect of Fe based catalyst and Mo based catalyst on the pore structure and CO2 gasification reactivity of the respective chars were investigated by TG analyzer and N2 adsorption.The results showed that the catalyst promoted the bond breaking of the oxygen-containing groups in coal,reduced the oxygen content in char,and changed the surface properties,and finally caused the change of adsorption isotherm of Inner Mongolia char with catalyst from type I of raw coal pyrolysis semi-coke to type V,and the change of adsorption isotherm of Xinjiang char of raw coal pyrolysis from type II to type IV after Mo based catalyst addition and to type V after Fe based catalyst addition.The catalyst inhibited the polycondensation of char in the process of catalytic depolymerization,which increased the number of mesopores,surface area and pore volume of char,especially for the Mo catalyst addition.The pore volume of Inner Mongolia char with Mo catalyst was 2.14 times of that of raw coal char,and the pore volume of Xinjiang coal with Mo catalyst was 16.5 times of that of raw coal char.The catalyst addition had no obvious effect on the gasification reactivity of the char,while with intervening the pyrolysis process of coal,the char formed more mesopores,and the specific surface area and pore volume of char increased,thus the gasification performance of char improved significantly.The change of isotherm ad-sorption line and the increase of pore volume of char also provided the possibility to expand the utilization of the obtained char.As a porous material,the influence of coal depolymerization catalyst on the adsorption perfor-mance of the char could be further investigated,which has an application possibility in sewage treatment and gas purification.

Key words:iron-based catalyst;molybdenum-based catalyst;catalytic deconcentration;pore structure of semi-coke;gasification reactivity

中图分类号:TQ530.2

文献标志码:A

文章编号:0253-9993(2020)10-3573-07

梁丽彤，张乾，黄伟，等.低阶煤催化解聚半焦的孔结构特点与CO2气化反应性[J].煤炭学报,2020,45(10):3573-3579.

LIANG Litong,ZHANG Qian,HUANG Wei,et al.Pore structure characteristics and gasification reactivity under CO2 of char from catalytic depolymerization of low-rank coal[J].Journal of China Coal Society,2020,45(10):3573-3579.

收稿日期:2019-08-25

修回日期:2019-11-28

责任编辑:钱小静

DOI:10.13225/j.cnki.jccs.2019.1194

基金项目:国家自然科学基金面上资助项目(U1610103);国家自然科学基金联合基金资助项目(21776195);国家自然科学基金青年科学基金资助项目(21706175)

作者简介:梁丽彤(1968—)，女，山西介休人，讲师，博士。Tel:0351-6010530，E-mail:lianglitong@tyut.edu.cn

通讯作者:黄 伟(1962—)，男，广东朝阳人，教授，博士生导师。Tel:0351-6018073，E-mail:huangwei@tyut.edu.cn
