中温和高温煤沥青的组成结构与性质

王汝艳1,马凤云1,钟 梅1,刘景梅1,张晓静1,陈义涛2

(1.新疆大学 新疆维吾尔自治区煤炭清洁转化与化工过程重点实验室,新疆 乌鲁木齐 830046; 2.新疆金佰利炭材料科技有限公司,新疆 昌吉 831100)

摘 要:深入分析了新疆哈密淖毛湖中温煤沥青(CTPZ)和陕西榆林高温煤沥青(CTPG)的元素组成、热稳定性、微晶结构、分子结构特征等,选用Flynn-Wall-Ozawa法计算其热解活化能,对其甲苯可溶物和热聚合后试样的甲苯可溶物进行了GC-MS分析。结果表明,CTPZ和CTPG的H/C原子比分别为1.005和0.510,O/C原子比分别为0.062和0.015;CTPZ的热解反应更加剧烈,轻组分逸出更快,热稳定性差,最终残炭率分别为16.03%和38.47%,CTPZ仅为CTPG的42%;在210~390 ℃,平均热解活化能分别为84.24和104.47 kJ/mol;芳香片层间距分别为0.404和0.356 nm,分别比石墨的芳香片层间距0.340 nm高出18.82%和4.71%,前者芳环上连有烷烃侧链和非平面结构的环烷烃更多,芳环层间有序性更差;CTPZ以正构长链烷烃为主,C20~C28相对含量超过50%,鉴于CTPZ正构烷烃的相对含量超过50%,且碳链长度在石蜡油的要求之内,故可分离制备石蜡油,而CTPG以芳烃为主,相对含量超过70%,其中,荧蒽类物质相对含量约达40%。热聚合结果表明,CTPG热聚合0.5 h,达到改质沥青一级品标准,宜做改质沥青原料,而CTPZ热聚合长达6 h,喹啉不溶物QI、结焦值CV和软化点SP等仍远离标准。经对热聚后试样进行GC-MS分析发现,CTPG中多环芳烃含量增加,表明其发生的是芳烃缩聚反应,而CTPZ中链状烷烃含量增加,表明其发生的是芳烃侧链部分的裂解反应。

关键词:中温煤沥青;高温煤沥青;芳烃;长链烷烃;热聚合

煤沥青是煤焦油提取各种轻馏分后的高温剩余物,平均分子量为200~2 000,H/C(原子比)为0.5~1.0[1-3]。煤沥青为多相体系,基本组成单元为脂肪烃、环烷烃、多环、稠环和杂环芳烃等[4-6]。因常温下呈玻璃相,受热软化继而熔化,故依据软化点[7],将其分类为≤75 ℃的低温(CTPD)、75~95 ℃的中温(CTPZ)和≥95 ℃的高温煤沥青(CTPG)。

目前,我国CTPG和CTPZ年产量分别超过1 000万t和540万t[8]。CTPG性能较为优良,经适当的化学改性后,可用于制备黏结剂、碳纤维、碳阳极和石墨电极[9-11]等高附加值产品。而CTPZ则不同,因其性能差别较大,对其认识程度低,用途有限,主要作为燃料使用[12]。显然,从分子结构和组成层面深入认识两者的差异,对于拓宽CTPZ的用途,提高其利用率和经济价值非常必要。崔保银等[13]采用正庚烷、甲苯、吡啶和喹啉等溶剂,依次萃取分离山西高温煤沥青(CTPG)和新疆中温煤沥青(CTPZ),研究了两者的族组成和分子结构特点。研究结果表明,CTPG中正庚烷不溶甲苯可溶组分(HI-BS)含量约为40%,喹啉不溶物(QI)含量约为12%,而CTPZ中HI-BS含量达到67%,QI含量仅为1%;元素分析表明,CTPG和CTPZ的H/C比分别为0.514和0.967;1H-NMR分析表明,两者的芳香度分别为0.962和0.664,芳香环取代度分别为0.06和0.32。FT-IR分析也表明,CTPZ分子结构以脂肪侧链和环烷烃为主,芳构化程度低。杜庆阳等[14]依次采用正庚烷和甲苯,萃取陕北中温煤焦油,制得煤沥青试样。元素分析表明其H/C为0.8,FT-IR分析表明其分子结构却以多环和杂环芳烃为主。直至目前,人们对中温煤沥青的探知还尚浅。新疆哈密淖毛湖CTPZ为新疆典型低阶煤经气化所得煤焦油中的煤沥青。随着新疆现代煤化工产业的蓬勃发展,中温煤沥青的产量逐年增加,迅速开拓其高附加值利用途径迫在眉睫。故笔者旨在以陕西榆林CTPG为参照,深入分析淖毛湖CTPZ在元素组成、热稳定性、微晶结构、分子结构特征、族组分组成等方面的差异,依据YB/T 5194—2003《改质沥青》[15],研究分子结构、组成及其热聚合反应对其相关性质的影响,为新疆CTPZ的高附加值利用提供借鉴。

1 实验部分

1.1 试样制备和相关性能测定方法

CTPG(碎块状)和CTPZ(大块状)分别取自陕西榆林和新疆哈密淖毛湖。依据GB/T 2291—2016《煤沥青实验室试样的制备方法》,将其破碎、研磨至7目和40目,40 ℃鼓风干燥1 h,制得试样。

试样的结焦值、灰分、甲苯不溶物、喹啉不溶物和软化点等测定依据GB/T 8727—2008《煤沥青类产品结焦值的测定方法》、GB/T 2295—2008《焦化固体类产品灰分测定方法》、GB/T 2292—2018《焦化产品甲苯不溶物含量的测定》、GB/T 2293—2008《焦化沥青类产品喹啉不溶物试验方法》和GB/T 2294—1997《焦化固体类产品软化点测定方法》(环球法)。

1.2 试样分析与表征

采用德国VarioEL Ⅲ型元素分析仪,分析试样的C,H,N,S和O等元素组成。其中,O元素含量通过差减法获得。

采用美国TA公司SDT-Q600型热重分析仪,分析试样的热稳定性。气氛为高纯N2,流速为100 mL/min。升温速率分别为10,15和20 ℃/min,从室温升至850 ℃。

采用德国Bruker D8 advance衍射仪,分析试样的微晶结构。扫描范围2θ为10°~80°,石墨单色管,电压40 kV,电流40 mA。

采用德国VEETEX-70型红外光谱仪,分析试样有机质官能团组成。扫描波段4 000~400 cm-1,波数精度0.01 cm-1,累加扫描次数16次,溴化钾压片制样。

采用美国Varian Inova-400型超导核磁共振仪,分析试样有机质中氢质子分布。溶剂为CDCl3,内标为TMS,共振频率为399.740 MHz,采样次数为20次。

采用日本岛津公司QP2010MS型气相色谱质谱联用仪,测定试样甲苯可溶物的分子组成。载气为N2,分流比为100∶1,进样量为1.0 μL。色谱柱:DB-5MS UI,30 m×0.25 mm×0.25 μm;柱温:50 ℃保持5 min,以10 ℃/min升至180 ℃保持5 min,以5 ℃/min升至280 ℃保持20 min;气相:进样口温度为280 ℃;柱流速:1.2 mL/min;质谱条件:离子源:200 ℃;溶剂延迟:5 min,scan模式,采集时间5~52 min。

2 结果与讨论

2.1 元素分析

表1给出了两试样的元素分析结果。由表1可知,对于CTPZ和CTPG,H/C质量比分别为1.005和0.510,与文献[13]的两种煤沥青值分别吻合;O/C质量比分别为0.062和0.015,前者是后者的4倍,表明前者比后者的含氧物质多;N/C质量比分别为0.027 5和0.028 3,基本相同。

表1 两试样的元素分析结果
Table 1 Elemental analysis of two samples

试样元素组成(质量分数)/%CHONSH/C质量比O/C质量比N/C质量比CTPZ83.326.9776.8802.680.1431.0050.0620.027 5CTPG90.373.8401.7782.981.0320.5100.0150.028 3

2.2 TG-DTG分析

图1给出了两试样在升温速率为10 ℃/min的热重分析结果。图1表明,两试样的失重过程虽均具有明显的3段性特点,但主要差别表现在中温段。在该段,CTPZ在150~510 ℃,失重量为79.52%,而CTPG在150~550 ℃,失重量为60.10%;最大失重速率分别是0.386 8%/℃和0.259 3%/℃;最大失重峰温均为300 ℃。此最大失重峰温结果与文献[16]一致,太钢改质沥青和北焦中温沥青的最大失重温度皆在300 ℃左右。与CTPG相比较,CTPZ的失重量高出近32%,最大失重速率高出49%。这表明在中温段前者的热解反应更加剧烈,轻组分逸出更快,热稳定性差。最终残炭率分别为16.03%和38.47%,CTPZ仅为CTPG的42%,如图1所示。

图1 两试样的热重分析
Fig.1 TGA of two samples

选用Flynn-Wall-Ozawa模型[17],即进行热解动力学计算,确定两试样的热解活化能。式中,β为升温速率,℃/min;lg[AE/RG(α)]为常数,与1/T呈线性关系;E为热解活化能,kJ/mol;T为热解温度,℃。为此,增加了两试样β=15 ℃/min和20 ℃/min的热重分析,结果如图2所示。依据图1,2,当热解率α从0.1增加到0.6时,两试样所对应的热解温度均为210~390 ℃,见表2,拟合结果如图2所示。

CTPZ和CTPG拟合曲线的R2分别为0.84~0.99和0.76~0.99,估算得其平均热解活化能分别为84.24 kJ/mol和104.47 kJ/mol。采用Flynn-Wall-Ozawa模型,文献[18]估算了山西焦化厂中温煤沥青甲苯可溶物的热解活化能,所得结果为92.11 kJ/mol,文献[19]估算了济源金马焦化厂中温沥青的热解活化能为94.45 kJ/mol,与本文CTPZ的估算值基本一致。

表2 Flynn-Wall-Ozawa法估算活化能
Table 2 Estimation of activation energy by the Flynn-Wall-Ozawa method

热解率αCTPZT10/℃ T15/℃T20/℃E/(kJ·mol-1)CTPGT10/℃T15/℃T20/℃E/(kJ·mol-1)0.122623723996.3221022022681.910.225827127685.1424525426182.310.328229529996.15272281288104.910.430431832879.13296305313107.780.532734135476.55321328337122.860.635236538469.08349353364131.87平均———84.24———104.47

注:T10T 15T 20为当升温速率分别为10,15和20 ℃/min时,试样在失重曲线上对应一定热解率时的温度。

图2 两试样的热解拟合曲线
Fig.2 Fitting curves of thermal cracking of two samples

2.3 XRD分析

图3为CTPZ和CTPG的XRD谱图。由图3可知,两者差别较大。对于CTPZ,衍射角19°附近γ峰和25°附近002峰因弥散在22°附近成为1个馒头峰。但对于CTPG,γ峰完全弥散,002峰峰形尖锐。这表明CTPG分子结构中单元间结构缔合度高,芳香薄片堆积规整程度强,芳香环层数多,芳烃类物质含量高[20]

图3 两试样的XRD谱
Fig.3 XRD spectra of two samples

利用Peakfit软件,对35°之前的002峰和γ峰做分峰处理,估算了两试样的晶格参数,见表3。由表3可知,CTPZ和CTPG的芳香片层间距dm分别为0.404 nm和0.356 nm,与石墨的芳香片层间距0.340 nm相比,分别高出了18.82%和4.71%。这表明前者芳环上连有烷烃侧链和非平面结构的环烷烃多,芳环层间有序性差;两者的芳香片层直径La分别为1.31 nm和3.07 nm,芳核有效堆积高度Lc分别为0.75 nm和0.96 nm,芳香层数M分别为2.86和3.70。前者均比后者小,这表明CTPZ单元结构的缔合程度弱,芳环结构少。

表3 两试样的晶格参数
Table 3 Lattice parameters of two samples

试样dm/nmLa/nmLc/nmMCTPZ0.4041.310.752.86CTPG0.3563.070.963.70

2.4 红外分析

图4为两试样的红外光谱图。由图4可知,两试样的分子结构差异较大。在3 350 cm-1处,虽均出现—OH特征吸收峰,但CTPZ峰强度强于CTPG,表明前者所含羟基类物质较后者多。在2 919,1 517和1 438 cm-1处,均出现脂肪类C—H伸缩振动吸收峰和弯曲振动吸收峰,但CTPZ更为显著,表明含有更多的脂肪族化合物。在1 300~1 000 cm-1,只有CTPZ出现C—O伸缩振动吸收峰,表明其含氧类物质多,这与元素分析中O/C原子比高相一致。在860~750 cm-1,均存在芳环上C—H面外变形振动吸收峰,但CTPZ远弱于CTPG,即前者所含的芳烃物质一定少[21]。在718 cm-1和727 cm-1处,只有CTPZ出现了吸收峰,这表明存在—(CH2)n—(n≥4)的长链结构[22]。总之,相对于CTPG,CTPZ脂肪链多,芳构化程度低。

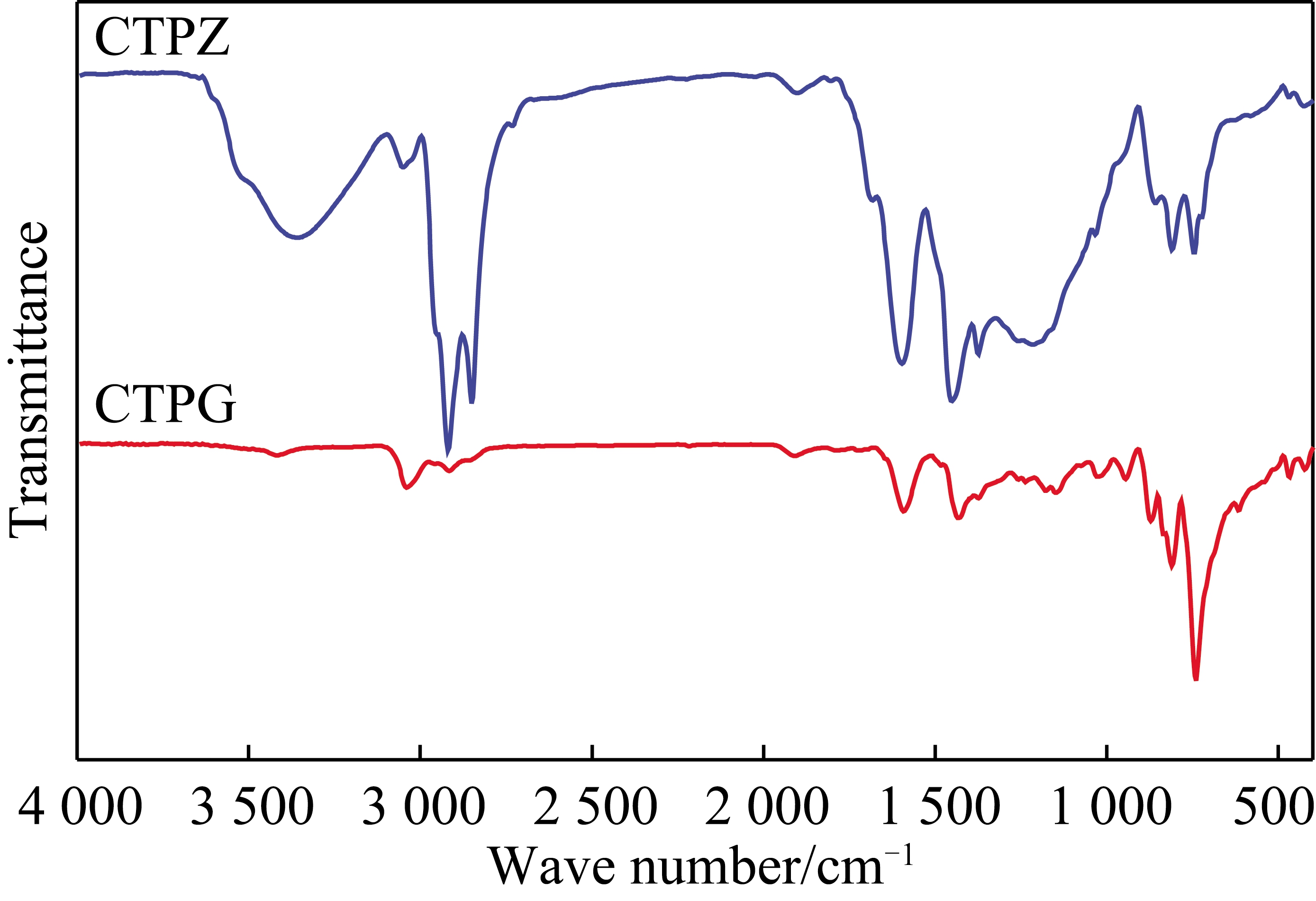

图4 两试样的FT-IR谱
Fig.4 FT-IR spectra of two samples

2.5 氢谱分析

图5,表4和表5给出了两试样的1H-NMR谱图、氢的归属[23]与相对含量和结构参数。由表4可知,在CTPZ和CTPG中,HA相对含量分别为19.87%和76.22%,即芳环氢分别约为1/5和3/4,显然两者的芳香度相差颇大;Hα∶(Hβ+Hγ)相对含量分别约为1∶3和1∶1,其中,CTPZ的HβHγ相对含量为59.57%,Hα的相对含量20.56%,高出了65.49%。这表明CTPZ烷基侧链中长链多,与红外和XRD分析结果相一致。

图5 两试样的1H-NMR谱
Fig.5 1H-NMR spectra of two samples

表4 两试样1H-NMR谱图各质子归属及其相对含量
Table 4 Protons & relative content from 1H-NMR spectra of two samples %

δHHγ0.4~1.0Hβ1.0~2.0Hα2.0~4.5HA6.5~9.5CTPZ11.6947.8820.5619.87CTPG0.0311.5112.2476.22

注:δH为峰的位移,每类质子所处的化学环境,10-6Hγ为芳环γ位及γ位以远的CH3基中的H,以及环烷CH3中的H;Hβ为芳环β位及β位以远的CH2及CH基中的H,环烷氢;Hα为芳环α-CH2,α-CH3基中的H;HA为芳环氢。

由表5可知,两试样芳环结构参数差异很大。CTPZ中值均比CTPG低73%,64%和34%,而δ,NQ值均比CTPG高出359%,101%和8.9%,这表明CTPZ中脂肪烃中平均碳数多,链长、芳香度低。

2.6 热聚合对两试样性质与组成的影响比较

2.6.1 对理化性质的影响比较

表6给出了两试样热聚合前后理化性质与YB/T5194—2003《改质沥青》[15]的比较。由表6可知,对照文献[15],CTPG的SP为105.9 ℃,达到2级品;TI和β树脂分别为30.78%和26.17%,均达到1级品;CV和QI分别为52.58%和4.61%,略低于2级品。相关性质与改质沥青非常接近。而CTPZ的SP仅为84.1 ℃,低于2级品21 ℃,TI,QI,β树脂和CV分别为6.31%,0.81%,5.5%和28.63%,距离2级品标准还要相差76%,83%,65%和48%。

表5 两试样的芳环结构参数及其比较
Table 5 Comparison of structural parameters of aromatic rings of two samples

参数CTPZCTPGCTPZ-CTPG与CTPG比值/%芳氢率fHar0.200.76-74芳碳率fCar0.620.94-34芳香环取代度δ0.3400.074359取代烷基平均碳数N3.901.94101缩合度Q0.490.458.9芳烃与烷烃之比B2.246.24-64

为考察两试样制备改质沥青的可行性,设计如下条件的热聚反应。CTPG热聚,将30.0 g试样放入0.1 L反应釜内,N2气氛,以5 ℃/min的升温速率从室温升至250 ℃,再以2 ℃/min的升温速率升至360 ℃,保持0.5 h恒温,取出反应釜,鼓风机强制冷却至180 ℃,取出物料,自然冷却,制得试样,命名为CTPGh。CTPZ热聚,其他条件不变,只是将热聚时间延长到6 h,试样命名为CTPZh

表6 两试样及其热聚合后与改质沥青的理化性质的比较
Table 6 Comparison of physicochemical properties of two samples as well as after thermal polymerizing with that of modified coal tar pitch

试样软化点SP/℃甲苯不溶物TI/%喹啉不溶物QI/%β树脂/%结焦值CV/%改质沥青1级108~11428~328~12(6~10)≥18≥562级105~12026~346~15≥16≥54CTPZ84.16.310.81≥5.50≥28.63 CTPZh126.033.624.69≥28.93≥35.02CTPG105.930.784.61≥26.17≥52.58 CTPGh110.631.949.01≥22.93≥56.91

由表6可知,CTPG热聚0.5 h,相关性能均得到改善,理化指标均达到1级品标准。而CTPZ热聚6 h,虽相关性能有所提高,但除TI和β树脂达到2级品外,QI,CV和SP仍远离标准值。究其原因,主要是QI,CV和SP值均与煤沥青中芳烃类物质含量有关。CTPG中芳烃类物质超过70%,加热易发生芳烃缩合反应,脱氢、脱氧,热聚0.5 h,其QI值就从4.61%增加到9.01%,CV从52.58%增加到56.91%,SP从105.9 ℃增加到110.6 ℃。而CTPZ中烷烃类物质约占75%,以烷烃链状聚合反应为主,芳环缩聚反应弱,热聚6 h,QI值从0.81%仅增加到4.69%,CV从28.63%仅增加到35.02%,但SP却从84.1 ℃迅速增加到126 ℃,已超过标准值上限120 ℃。由此表明,CTPG是制备改质沥青的优良原料。

2.6.2 甲苯可溶物组成的比较

依据GB/T 2292—2018《焦化产品甲苯不溶物含量的测定》,称取1 g CTP与石英砂混合,甲苯萃取,回流约60次,干燥萃取液,制得甲苯可溶物试样,对应CTPZ和CTPG热聚反应前后,分别命名为CTPZ-TS,CTPZh-TS和CTPG-TS,CTPGh-TS,其萃取率依次分别为93.69%,66.38%和69.22%,68.06%。表7,8和表9,10分别给出了CTPZ-TS,CTPZh-TS和CTPG-TS,CTPGh-TS的GC-MS检测结果。

由表7可知,CTPZ-TS含有烷烃和芳烃两类物质。其中,烷烃类含有链长度为C13~C36的正构烷烃9种,含氧烷烃4种和含氮烷烃1种,相对含量分别为60.44%,9.13%和1.74%。芳烃类含有多环芳烃2种和含氧芳烃3种,相对含量分别为6.19%和22.5%。烷烃和芳烃质量比约为7∶3。结合其93.69%的萃取率,CTPZ中正构烷烃相对含量超过56%。另外,其含氧物质的相对含量达到31%,含氧量高,这与元素分析和红外分析结果相吻合。

由表8可知,经过热聚反应,虽然,CTPZh-TS中仍然含有烷烃和芳烃两类物质,但相对比值增加,超过7∶2,含氧类物质相对含量从31.63%降到3.43%,这说明在热聚合反应中,CTPZ的部分芳烃侧链断裂,聚合成为长链烷烃;含氧官能团发生断裂,大量的氧逸出。

表7 CTPZ-TS的GC-MS分析结果
Table 7 Results of GC-MS analysis of CTPZ-TS

出峰号物质归类物质名称结构式相对含量/%1正十八烷1.112,4,5,6,17和19正二十烷16.3210正二十一烷6.598正二十三烷7.559和13正构烷烃正二十四烷9.9615正二十七烷5.9118正二十八烷7.3822正三十一烷3.0524正三十六烷2.5716含氮烷烃N-十九烷基腈1.74202-十九烷酮2.9721含氧烷烃(Z)-7-十六碳烯醛3.9623ALPHA-大马酮0.8225环氧柏木烷1.387多环芳烃惹烯0.72142,7,9-三溴-9H-芴5.473邻苯二甲酸二异丁酯1.8211含氧芳烃三苯基氧化膦18.0512邻苯二甲酸二(2-乙基己)酯2.63

注:正构烷烃总含量为60.44%,含氮烷烃总含量为1.74%,含氧烷烃总含量为9.13%,烷烃总含量为71.31%;多环芳烃总含量为6.19%,含氧芳烃总含量为22.5%,芳烃总含量为28.69%。

表8 CTPZh-TS的GC-MS分析结果
Table 8 Results of GC-MS analysis of CTPZh-TS

表9 CTPG-TS的GC-MS分析结果
Table 9 Results of GC-MS analysis of CTPG-TS

续 表

表10 CTPGh-TS的GC-MS谱图检索结果
Table 10 Results of GC-MS analysis of CTPGh-TS

由表9可知,CTPG-TS所含物质均为芳烃类,有26种。其中,苯衍生物3种,萘衍生物2种,荧蒽及衍生物6种,芘及衍生物3种,含氧芳烃2种和其他芳烃9种。结合其69.22%的萃取率,对于CTPG,① 荧蒽类物质的相对含量超过40%,显然,它可作为分离荧蒽类物质的原料;② 总含氧物质的相对含量仅为1.97%,表明煤在高温下热解几乎可完全脱氧。

由表10可知,经过热聚反应,虽然CTPGh-TS所含物质仍为芳烃类,但种类减少为14种,即苯衍生物1种,萘衍生物1种,荧蒽及衍生物5种,芘及衍生物3种,含氧芳烃1种和其他芳烃3种。小分子芳烃乙基苯、1,2,4,5-四甲苯和2,5-二溴-4-甲基咪唑消失,聚合生成多环芳烃,并四苯等含量增加,芳构化程度增强。由此致使CTPGh的软化点和结焦值均提高,满足行业标准。

3 结 论

(1)对于CTPZ和CTPG,H/C质量比分别为1.005和0.510,O/C质量比分别为0.062和0.015,相差2倍和4倍;采用Flynn-Wall-Ozawa模型估算,在210~390 ℃,平均热解活化能分别为84.24 kJ/mol和104.47 kJ/mol;XRD、红外光谱和氢谱分析结果表明,CTPZ的脂肪链多,而CTPG芳烃多,芳构化程度高。

(2)CTPZ在718 cm-1和727 cm-1处存在—(CH2)n—(n≥4)的长链结构吸收峰,而CTPG在860~750 cm-1处存在芳环上C—H面外变形吸收振动峰。通过GC-MS分析两试样的TS可知,CTPZ和CTPG组成结构相差甚大,前者以C20~C36正构烷烃为主,后者以芳烃荧蒽类物质为主。

(3)两试样的理化指标均不满足改质沥青标准,但经热聚合反应0.5 h,CTPG达到改质沥青一级品标准。而CTPZ热聚6 h,除TI和β树脂达到2级品标准外,QI、CV和SP仍远离标准值,表明它不宜做改质沥青原料。

(4)鉴于CTPZ正构烷烃的相对含量超过50%,且碳链长度在石蜡油的要求之内,故可分离制备石蜡油;热聚后试样-TS的GC-MS表明,CTPZ在聚合后一部分芳烃侧链断裂,聚合成为长链烷烃;而CTPG高温热聚改性时,小分子芳烃通过缩聚反应生成多环芳烃。

参考文献

[1] 高天秀.煤沥青应用研究综述[J].淮南职业技术学院学报,2014,14(3):10-14.

GAO Tianxiu.On the application of coal tar pitch[J].Journal of Huainan Vocational & Technical College,2014,14(3):10-14.

[2] 朱永红,黄江流,淡勇,等.中低温煤焦油沥青质的分析表征[J].石油学报(石油加工),2016,32(2):334-342.

ZHU Yonghong,HUANG Jiangliu,DAN Yong,et al.Analysis and characterization of medium/low temperature coal tar asphaltene[J].Acta Petrolei Sinica(Petroleum Processing Section),2016,32(2):334-342.

[3] 林起浪.炭材料用基体前驱体煤沥青的改性研究[D].西安:西北工业大学,2002.

LIN Qilang.Study on the modification of coal tar pitch for carbon precuresor[D].Xi’an:Northwestern Polytechnical University,2002.

[4] PÉREZ M,GRANDA M,SANTAMARIA R,et al.A thermoanalytical study of the co-pyrolysis of coal-tar pitch and petroleum pitch[J].Fuel,2004,83(9):1257-1265.

[5] WOOD L J,PHILLIPS G.The constitution and structure of coal-tar pitch[J].Journal of Applied Chemistry,2007,5(7):326-338.

[6] 汪岸.多联产煤焦油沥青制备成型活性炭及其吸附性能的研究[D].杭州:浙江大学,2018.

WANG An.Study on preparation and adsorption performance of activated carbon monoliths based on tar pitch from coal polv-generation[D].Hangzhou:Zhejiang University,2018.

[7] 谢少朋.煤沥青改性和其族组分炭化产物微观结构的研究[D].长沙:湖南大学,2015.

XIE Shaopeng.Study on modification of coal-tar pitch and microstrcture of the carbonization products from coal pitch group component[D].Changsha:Hunan University,2015.

[8] 胡发亭,张晓静,李培霖.煤焦油加工技术进展及工业化现状[J].洁净煤技术,2011,17(5):31-35.

HU Fating,ZHANG Xiaojing,LI Peilin.Development of processing technology and industrialization status of coal tar[J].Clean Coal Technology,2011,17(5):31-35.

[9] TROFIMOVICH M A,GALIGUZOV A A,KALUGIN D I,et al.Coal tar pitch modification methods:Wffect of aurfactant aubstances and carbon additives on binder properties[J].Refractories & Industrial Ceramics,2016,56(6):664-669.

[10] PETROV N,BUDINOVA T,TSYNTSARSKI B,et al.Synthesis of nanoporous carbons from mixtures of coal tar pitch and furfural and their application as electrode materials[J].Fuel Processing Technology,2010,91(11):1710-1716.

[11] REBOSSIO A.Development of binder pitches from coal extract and coal-tar pitch blends[J].Fuel & Energy Abstracts,2001,43(2):581-585.

[12] 常宏宏,魏文珑,王志忠,等.煤沥青燃料的研究进展[J].锅炉技术,2007,38(3):46-48.

CHANG Honghong,WEI Wenlong,WANG Zhizhong,et al.Advance in the research of coal-tar pitch fuel[J].Boiler Technology,2007,38(3):46-48.

[13] 崔保银,张伟,崔海涛,等.煤焦油制中温沥青的族组分及结构表征[J].炭素技术,2016,35(5):16-19.

CUI Baoyin,ZHANG Wei,CUI Haitao,et al.Compositions and structure characterization of coal tar pitches prepared from different coal tar[J].Carbon Techniques,2016,35(5):16-19.

[14] 杜庆阳,张晶晶,牛京超,等.中低温煤焦油沥青烯的结构表征[J].化学工程,2014,42(7):57-59.

DU Qingyang,ZHANG Jingjing,NIU Jingchao,et al.Structure characterization of asphaltene from medium and low temperature coal tar[J].Chemical Engineering(China),2014,42(7):57-59.

[15] YB/T 5194-2003,《改质沥青》行业标准[S].

[16] 吴迪.低毒煤沥青的制备及其物化性能研究[D].大连:大连理工大学,2010.

WU Di.Preparation of low-toxic coal tar pitch and study of physical and chemical properties[D].Dalian:Dalian University of Technology,2010.

[17] NOBUYOSHI Koga.Ozawa’s kinetic method for analyzing thermoanalytical curves[J].Journal of Thermal Analysis and Calorimetry,2013,113(3):1527-1541.

[18] 朱亚明,赵雪飞,程俊霞,等.中温沥青中甲苯可溶组分的热解特性及热转化产物的性质[J].材料导报,2017,31(12):109-114.

ZHU Yaming,ZHAO Xuefei,CHENG Junxia,et al.Pyrolysis characteristics and properties of thermal conversion products on toluene soluble component from medium pitch[J].Materials Review,2017,31(12):109-114.

[19] 徐传礼,程相林,王留成,等.煤沥青热反应动力学研究[J].炭素,2015(4):42-45.

XU Chuanli,CHENG Xianglin,WANG Liucheng,et al.Kinetics research on coal tar pitch and its extraction[J].Carbon,2015(4):42-45.

[20] 洪琨,马凤云,钟梅,等.渣油重组分沥青质结构分析及其对临氢热反应过程生焦的影响[J].燃料化学学报,2016,44(3):357-365.

HONG Kun,MA Fengyun,ZHONG Mei,et al.Analysis of asphaltene structure and its effects on the coking behavior in the process of hydrothermal cracking[J].Journal of Fuel Chemistry and Technology,2016,44(3):357-365.

[21] AKMAZ S,ISCAN O,GURKAYNAK M A,et al.The structural characterization of saturate,aromatic,resin,and asphaltene fractions of batiraman crude oil[J].Liquid Fuels Technology,2011,29(2):160-171.

[22] EDUARDO B G,MARCELA E P,et al.Characterization of asphaltenes and resins from problematic mexican crude oils[J].Petroleum Science and Technology,2001,19(3-4):299-316.

[23] 谢克昌.煤的结构与反应性[M].北京:科学出版社,2002.

Structures and properties of medium-temperature and high-temperature coal tar pitches

WANG Ruyan1,MA Fengyun1,ZHONG Mei1,LIU Jingmei1,ZHANG Xiaojing1,CHEN Yitao2

(1.Key Laboratory of Coal Cleaning Conversion and Chemical Engineering Process in Xinjiang Uyghur Autonomous Region,Xinjiang University,Urumqi 830046,China; 2.Xinjiang Jinbai Li Carbon Material Technology Co.,Ltd.,Changji 831100,China)

Abstract:For the medium-temperature coal tar pitch (CTPZ) from Mane Lake,Xinjiang and the high-temperature coal tar pitch (CTPG) from Yulin,Shaanxi,the elemental composition,thermal stability,microcrystalline structure,molecular structure characteristics were analyzed deeply,the pyrolysis activation energy was calculated by the Flynn-Wall-Ozawa method,and the toluene soluble components and toluene soluble components of sample after thermal polymerization were determined by GC-MS.Results show that the H/C and O/C ratios are 1.005 and 0.510,and 0.062 and 0.015,the pyrolysis reaction of CTPZ is more intense,the light components escape faster,and the thermal stability is poor,the final carbon residue rate is 16.03% and 38.47%,respectively,CTPZ is only 42% of CTPG,the average pyrolysis activation energy are 84.24 kJ/mol and 104.47 kJ/mol at 210-390 oC,respectively,the aromatic sheet spacings of CTPZ and CTPG are 0.404 nm and 0.356 nm,which are 18.82% and 4.71% higher than the graphite aromatic sheet spacing of 0.340 nm,respectively,the former aromatic ring has more alkane side chains and non-planar cyclic alkanes,and the order between the aromatic rings is worse,CTPZ consists of normal long-chain alkanes,in which relative content of C20-C28 is more than 50%,considering that the relative content of CTPZ n-alkanes exceeds 50%,and the carbon chain length is within the requirements of paraffin oil,paraffin oil can be separated and prepared,whereas CTPG involves mainly aromatic hydrocarbons,in which the relative content exceeds 70%,especially the relative content of fluoranthene is about 40%.After CTPG and CTPZ polymerize thermally for 0.5h and 6 h,respectively,the former is well in agree with the first grade of modified coal tar pitch,it is suitable for modified asphalt raw materials,while QI,CV and SP of the latter are still far from the standard value.The GC-MS analysis results of the samples polymerized thermally show that the content of polycyclic aromatic hydrocarbon (PAHs) in CTPG increases,indicating that polycondensation reactions of aromatic hydrocarbons occur; whereas the content of chain alkanes in CTPZ increase,indicating pyrolysis reactions of part aromatic side chains take place.

Key words:CTPZ;CTPG;aromatic hydrocarbon;long-chain alkane;thermal polymerization

中图分类号:TQ536

文献标志码:A

文章编号:0253-9993(2020)08-2956-12

移动阅读

王汝艳,马凤云,钟梅,等.中温和高温煤沥青的组成结构与性质[J].煤炭学报,2020,45(8):2956-2967.

WANG Ruyan,MA Fengyun,ZHONG Mei,et al.Structures and properties of medium-temperature and high-temperature coal tar pitches[J].Journal of China Coal Society,2020,45(8):2956-2967.

收稿日期:2019-04-10

修回日期:2019-05-21

责任编辑:常明然

DOI:10.13225/j.cnki.jccs.2019.0438

基金项目:国家-新疆联合基金重点资助项目(U1503293);自治区区域协同创新专项基金资助项目(上海合作组织科技伙伴计划)(2018E01010)

作者简介:王汝艳(1994—),女,山东淄博人,硕士研究生。E-mail:654902786@qq.com

通讯作者:马凤云(1955—),女,新疆哈密人,博士生导师。E-mail:ma_fy@126.com
