以煤为主是我国长期不变的基本国情,煤炭在我国能源结构和国民经济中仍将扮演重要的压舱石角色[1]。中国煤炭资源储量虽仅位列世界第4,同时作为世界最大的煤炭生产国、消费国、进口国,决定着我国的煤炭资源开发必须兼顾赋存条件简单与复杂煤层,即“易采”与“难采”并行。长期以来,赋存倾角是衡量煤层复杂难采程度的重要指标之一,大于35°的大倾角煤层便是典型的复杂难采煤层 [2]。
采矿活动引发邻近层状岩体力学行为变化,并造成采矿工程状态变化。其中,层状岩体是由岩块和层间结构面组成的地质体,倾角(方位)作为结构面特征的重要参数,是影响倾斜层状煤岩体采动力学行为的主控因素[3-4]。20世纪80年代,我国学者便开始关注不同倾角影响下工作面矿压显现规律与岩层控制问题,历经40余年研究,揭示了煤层倾角对顶板结构形式[5-8]、采动应力分布演化[9-11]、覆岩承载结构包络形态的影响[12-15],并指导了岩层控制实践[16-28],提升了以大倾角煤层为代表的难采煤层机械化开采水平。以上研究实践,实质是煤岩体采动过程中“煤层倾角-岩体结构与应力环境-力学行为-工程状态”间的因果关系,及其在岩层控制实践中的有效利用。
但需要正视,现有研究仍存在应力传递路径难量化、各尺度层级研究缺乏有效衔接2个显著问题。具体体现在:① 倾角的改变造成自重应力场内煤岩层单元体受力的大小和方向发生改变,同时影响着层状岩体结构形式,决定了岩体优势破裂面发生破坏的难易程度。受制于层间接触面产状与性质差异,层间载荷传递路径也将呈现出显著的非连续性,倾角影响下单元体经历的应力路径趋于复杂,难以精确描述。而以往对倾角效应的探讨主要集中于试件尺度,学者们主要针对煤岩(CR)组合体、岩-煤-岩(RCR)组合体、煤-岩-煤(CRC)组合体开展了大量试验,探讨了煤岩组合体变形和破坏规律[29- 35]。这种在限定加卸荷路径下的实验研究不能准确反映真实加卸荷路径下层状采动煤岩体力学行为的演化过程。② 以研究对象的尺度划分,从细观单元尺度的煤岩体强度变形特征,到试件、模型尺度的岩体破裂形式,再到宏观采动尺度的岩体结构变异,倾角对层状煤岩体细宏观力学行为响应的影响贯穿始终。而现有的研究多局限试件尺度下倾角效应的探讨,缺乏对模型和工程尺度层状岩体力学行为研究及其关联性分析。
笔者团队认为:要在以上问题实现突破,就必须进一步揭示自重应力场内层状煤岩体力学行为响应随煤层倾角变化而变化的客观规律。为便于表述,将这一客观规律的显性影响定义为层状煤岩体的“重力-倾角”效应。在大倾角煤层开采过程中,这一效应主导着不同尺度煤岩体采动力学行为,具体体现在:细观单元尺度上导致单元体主应力偏转和层间接触处应力非均衡传递[36-37];试件、模型尺度上导致煤岩体优势破裂面方向偏移,趋于复合型破坏;工程尺度上引起采场围岩采动应力在不同岩体与层面间的连续-非连续传递,关键层跃层迁移[38],广域倾斜空间岩体结构异化、泛化[39-41],诱发“支架-围岩”系统多维失稳、“飞矸”动力灾害[42-45],岩层控制难度剧增。
可以看出,重力-倾角效应很大程度上制约着大倾角煤层开采方法选择、关键技术突破和成套装备研发进程。本文聚焦不同尺度下重力-倾角效应对采动煤岩力学行为的影响,探讨煤岩单元体变形破坏特征,顶板采动应力路径演化规律,采场承载结构异化、泛化特征,提出大倾角煤层多尺度围岩协同控制技术,可为大倾角煤层开采方法与工艺革新、岩层控制实践提供理论支撑与技术借鉴。
不同结构煤岩体力学特性具有显著的各向异性及倾角效应[46-51],从微(细)观尺度上分析煤岩组合单元体层间接触处应力传递、主应力偏转及非均衡变形与破坏等力学响应特征,是揭示采动应力驱动下层状煤岩体变形破坏规律和结构失稳机理的理论基础。

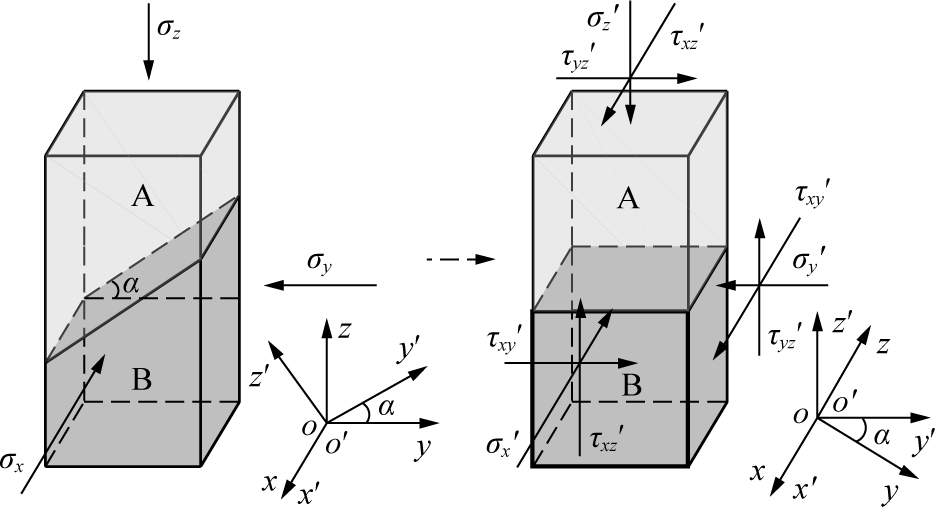

倾斜层状煤岩体由不同力学特性的岩块(A)与煤块(B)组成,如图1所示。假设煤岩组合块体受σx、σy和σz三向静水压力状态,据此进行倾斜煤岩组合受力分析(图1),推导不同倾角下的煤岩体应力分量为
图1 倾斜煤岩组合体受力分析
Fig.1 Stress analysis of inclined coal-rock combination
(1)
式中,Px、Py和Pz为3个方向载荷大小,方向平行于坐标轴;α为交界面倾角。

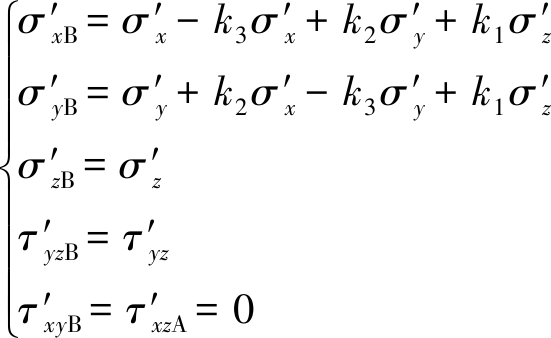

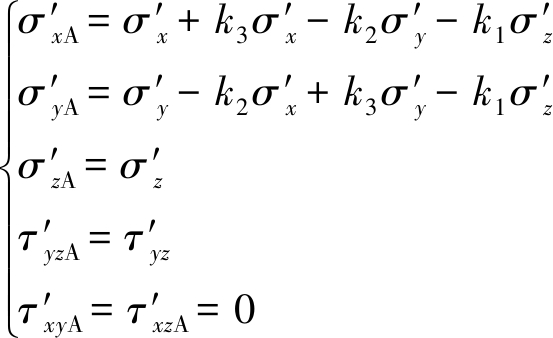

以层状岩体破坏理论[3]为基础,考虑煤岩体交界层面之间的黏结作用,假设弹性模量EA>EB、泊松比μA>μB,则煤岩体分别受应力分量σ′x、σ′y和σ′z以及τ′xy加载下在交界面附近产生应力增量。根据力学叠加原理可得
(2)
(3)
(4)
式中,k1为界面法向应力分量作用时在煤岩体交界面x′和y′方向产生的应力增量系数;k2为界面内切向应力分量作用时在垂直此切向方向产生的应力增量系数;k3为界面内切向应力分量作用时在此切向产生的应力增量系数。
煤岩体交界面应力分量可以看出,系数k只与煤、岩单体的物理力学性质有关,决定着煤岩体交界面处应力增量的大小,而应力分量σ′x、σ′y和σ′z约束形式决定着应力增量产生的方向,不同倾角下煤岩体组合约束形式的叠加引起主应力状态改变,而交界面上侧岩体与下侧煤体因主应力偏转、受力不均匀而产生宏观变形和破坏。

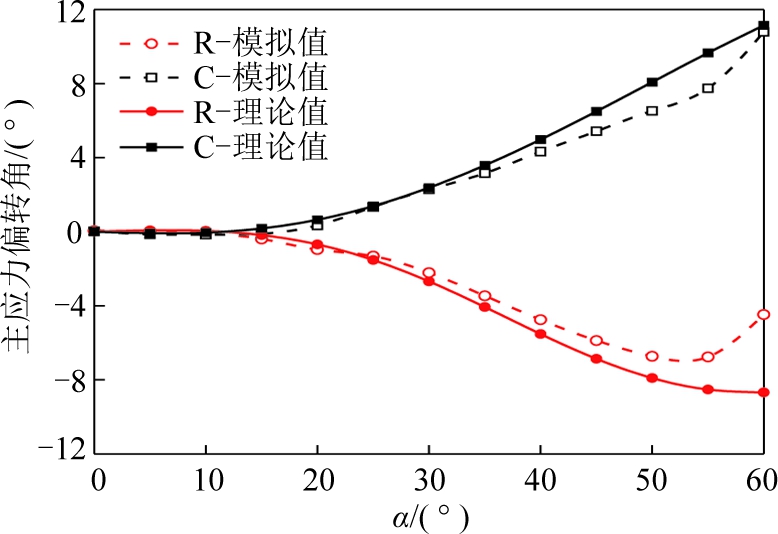

理论与模拟分析表明,随界面倾角改变,交界面两侧煤岩体主应力状态改变的差异性明显,且随倾角增大,煤岩体主应力偏转和层间接触应力非均衡传递特征将更加明显。由图2可知,交界面附近煤岩体主应力偏转状态具有显著的倾角效应。随倾角增大,煤岩体主应力偏转和层间接触应力非均衡传递特征更加明显。当倾角从30°增加至60°,在界面切向应力分量σ′y作用下,交界面上侧岩体的应力传递主要从岩体中部向煤体两侧传递,即沿交界面向左下侧传递与穿过交界面向右下侧传递。交界面上部岩体的主应力方向呈现顺时针偏转的趋势,最大偏转角度为6.77°;而交界面下部煤体偏转趋势相反,最大偏转角度为10.79°。
图2 不同倾角煤岩体主应力偏转状态
Fig.2 Deflection of principal stress of coal-rock mass with different angles
随着层面倾角的增大,煤岩体强度、弹性模量参数均有明显的下降趋势,如图3所示,煤岩体破坏的方式逐渐由压剪破坏转变为沿界面方向的剪切滑移破坏为主。当界面倾角在0°~15°时,其对于组合体内部应力传递及变形破坏影响较小,煤岩体内的应力传递整体仍沿垂直方向传递,煤岩体内部应力差异不大,此时煤体主要受压变形,裂纹主要由煤体下端向界面方向发育,煤岩体内煤以压剪破坏为主。而当界面倾角增大到30°以上时,界面间的非均衡传力特性逐渐凸显,界面间应力在界面附近煤岩体内应力传递方向发生偏转且偏转量逐渐增大,将首先在界面及附近煤体内产生微裂隙,并逐渐向煤体下端发展,宏观裂隙发育方向逐渐向平行于界面方向发展;煤体破坏由压剪破坏,转为沿界面滑移剪切破坏。

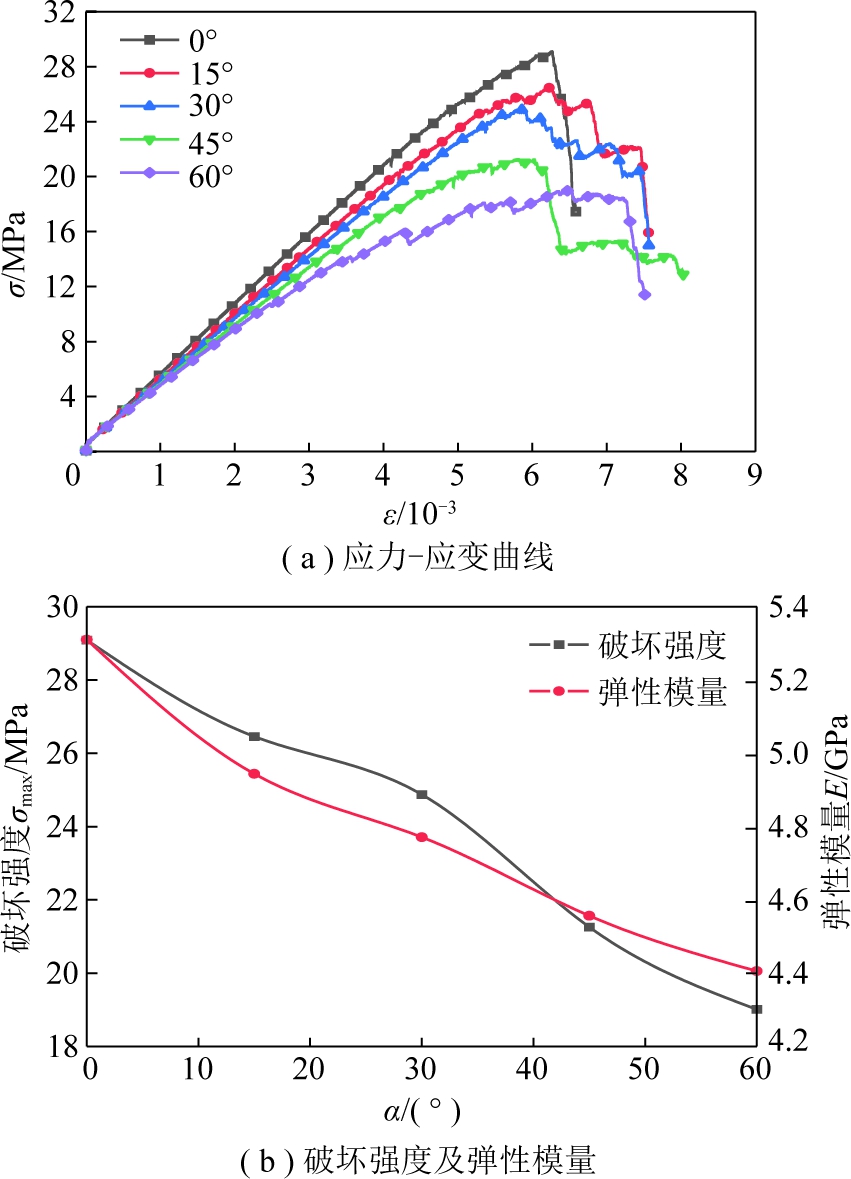

图3 不同界面倾角煤岩体的应力-应变及强度特征
Fig.3 Stress-strain and strength characteristics of coal-rock mass with different interface angles
微(细)观尺度上煤-岩界面上应力传递和变形破坏等力学行为的倾角效应明显。为进一步揭示工程尺度倾斜层状煤岩体采动力学行为的重力-倾角效应,对数值仿真模拟结果进行弹塑性理论映射分析,研究自重应力场下顶板采动应力传递时空演化的倾角效应。

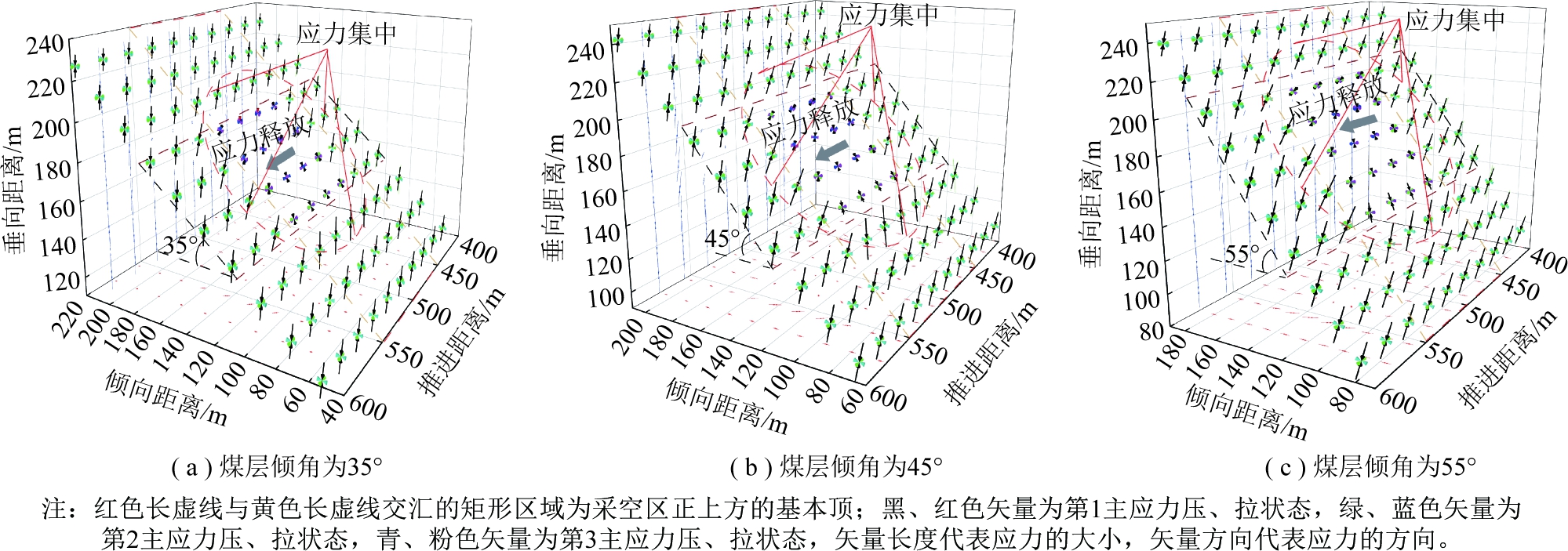

不同煤层倾角条件下,采动影响范围内基本顶岩层所处的力学环境表明(图4),在采空区上方的顶板应力释放区内,基本顶岩层由原岩应力状态的三向受压演变为单、双向受拉,部分区域甚至为三向受拉状态,应力大幅降低,方向发生明显偏转。在采场四周的支承压力峰值区,即应力集中区内,顶板三向应力状态亦发生明显改变,主应力增幅较大,方向偏转程度较明显。
图4 基本顶三向应力演化特征
Fig.4 Three-dimensional stress evolution characteristics of the main roof
随着煤层倾角的增大,应力集中区域内基本顶的主应力方向偏转角度随之增大。自采空区中心至采空区四周,主应力呈先增大后减小的演化趋势,其中第1主应力的变化幅度最大,第3主应力次之。在数值上,第1主应力先增大、后减小,第2主应力持续减小,第3主应力稍有增大。第2、第3主应力所在平面与水平面之间的夹角随着煤层倾角增大而增大。

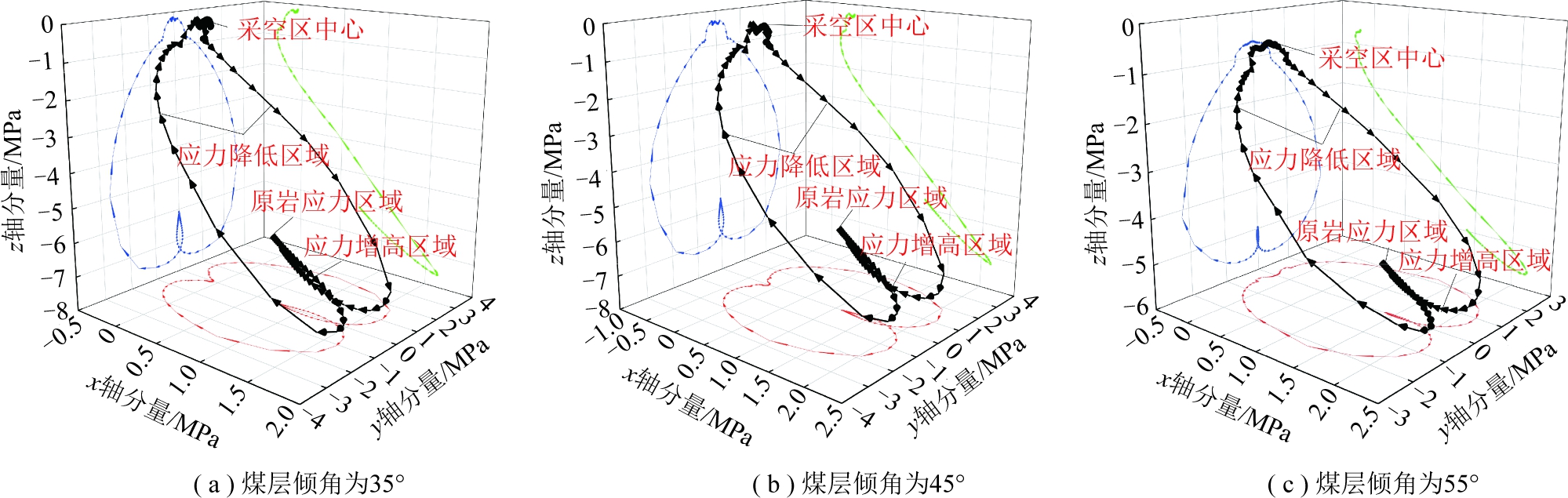

不同煤层倾角条件下工作面倾向中部第1主应力的大小渐变演化规律表明(图5),在原岩应力状态下,第1主应力在x轴方向分量为0,z轴的分量远大于x轴分量。由oxy和oyz平面的投影可以看出,第1主应力从原岩应力位置至采空区中点的连线呈对称分布。采动影响下,第1主应力开始向y轴偏转,y轴方向分量增大。在应力增高区域内,第1主应力在x、y、z轴的分量均增大。在应力降低区域内,第1主应力在x、z轴的分量呈递减趋势,但y轴分量却呈先增大后减小的趋势,直至到达采空区中心点位置处,3个方向的分量均降至0。随着煤层倾角的增大,原岩应力状态下的第1主应力大小持续减小。受采动影响,在应力增高、降低区,第1主应力呈现出增—减—增的演化趋势。
图5 基本顶第1主应力大小渐变演化规律
Fig.5 Evolution characteristics of the magnitude of first principal stress of the main roof

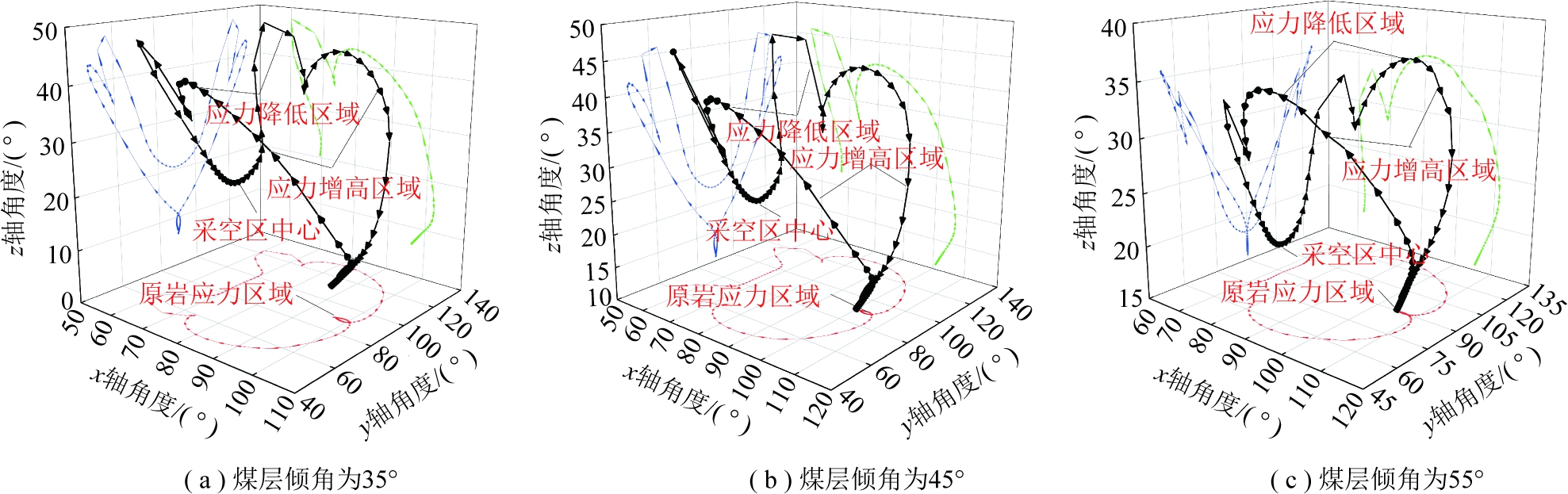

不同煤层倾角条件下工作面倾向中部第1主应力的方向偏转演化规律表明(图6),原岩应力状态下,受煤层倾角影响,第1主应力与x轴(水平方向)的夹角为95°~106°,与z轴(垂向)的夹角为5°~16°,与y轴(走向)的夹角为90°,表明第1主应力分布在垂直于走向的平面内,并与竖直方向稍有偏差。采动影响下,第1主应力与x轴的夹角沿走向关于采空区中点对称,由原岩应力区至采空区中点呈现出先增大后减小的趋势;与y轴的夹角在采空区中点两侧呈对称分布,即在采空区中点前侧区域,第1主应力方向与y轴的夹角由90°开始呈现先增大后减小的趋势,在采空区后侧,夹角由90°开始呈现先减小后增大的趋势,两者变化的绝对值相同。
图6 基本顶第1主应力方向偏转演化规律
Fig.6 Evolution characteristics of the first principal stress direction of the main roof
随着煤层倾角的增大,原岩应力状态下,第1主应力方向与x、z轴之间夹角持续增大,与y轴之间夹角保持不变。采动影响下,在应力增高区,第1主应力与x轴之间夹角不断增大,与y轴之间夹角先减小后增大,与z轴之间夹角不断减小。当煤层倾角分别为35°、45°、55°时,第1主应力与x轴之间夹角分别为102.07°、106.5°、111.2°,与y轴之间夹角分别为48.5°、49.8°、54.4°,与z轴之间夹角分别为43.1°、41.4°、35.6°。
在大倾角煤层开采过程中,倾角效应改变了围岩采动应力的演变规律,造成采场空间不同区域围岩所处的应力环境与受载历程等存在差异,顶板的损伤变形与破坏运动的区域性和时序性特征明显,并随煤层倾角的增大而愈发严重。
综上可以看出,重力-倾角效应下,大倾角采场空间煤岩体应力演化呈现出显著的区域性和时序性,应力传递在不同岩体与层面间存在连续-非连续性,导致“关键层”区域迁移转化,围岩结构异化和泛化,进而诱发更为复杂的围岩动力灾害。采用三维物理相似模拟实验、多元数值计算和采空区三维激光探测等,从模型尺度和工程尺度探究大倾角采场顶板垮落矸石充填、“关键层”区域迁移、底板破坏滑移等规律,揭示大倾角采场围岩链式结构特征及结构异化和泛化致灾机理,为该类煤层岩层控制提供理论支撑。

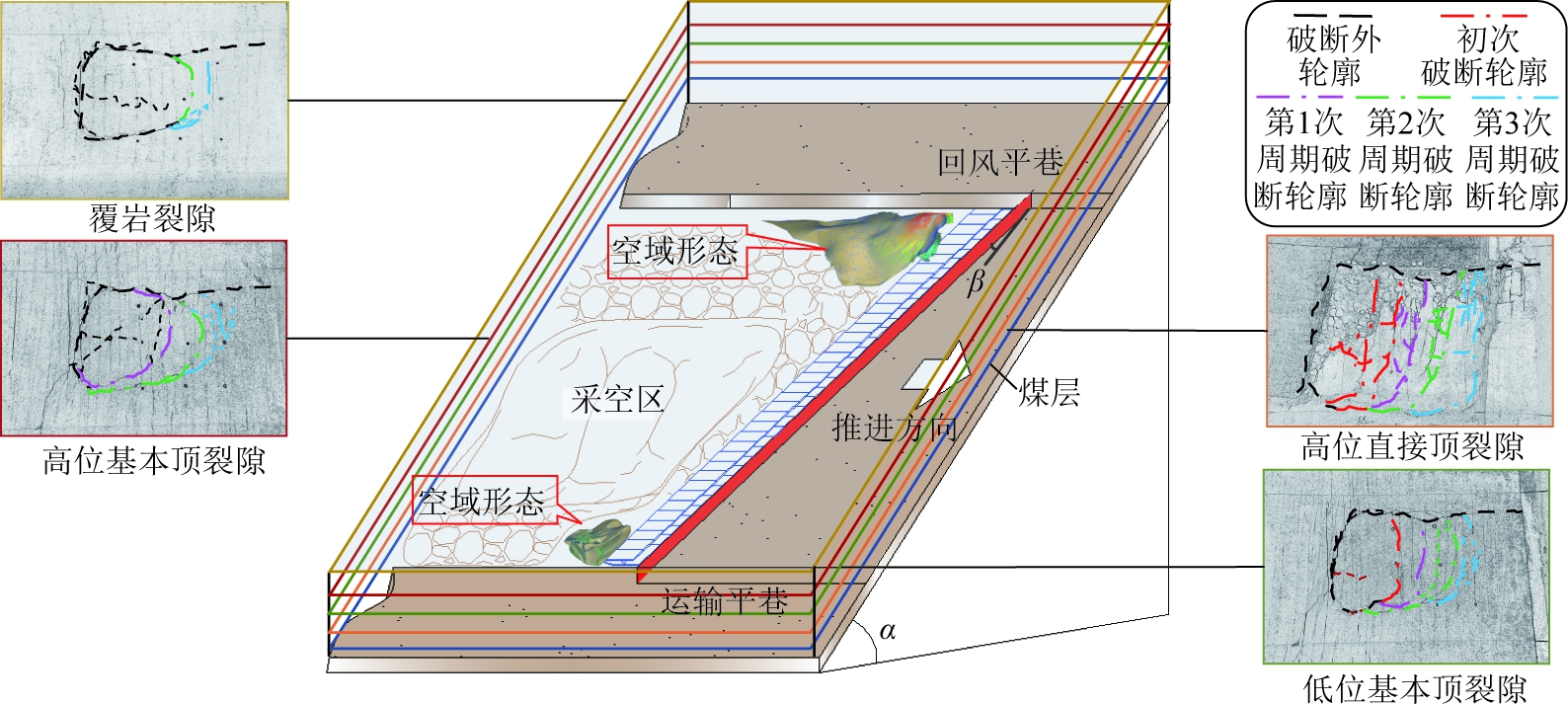

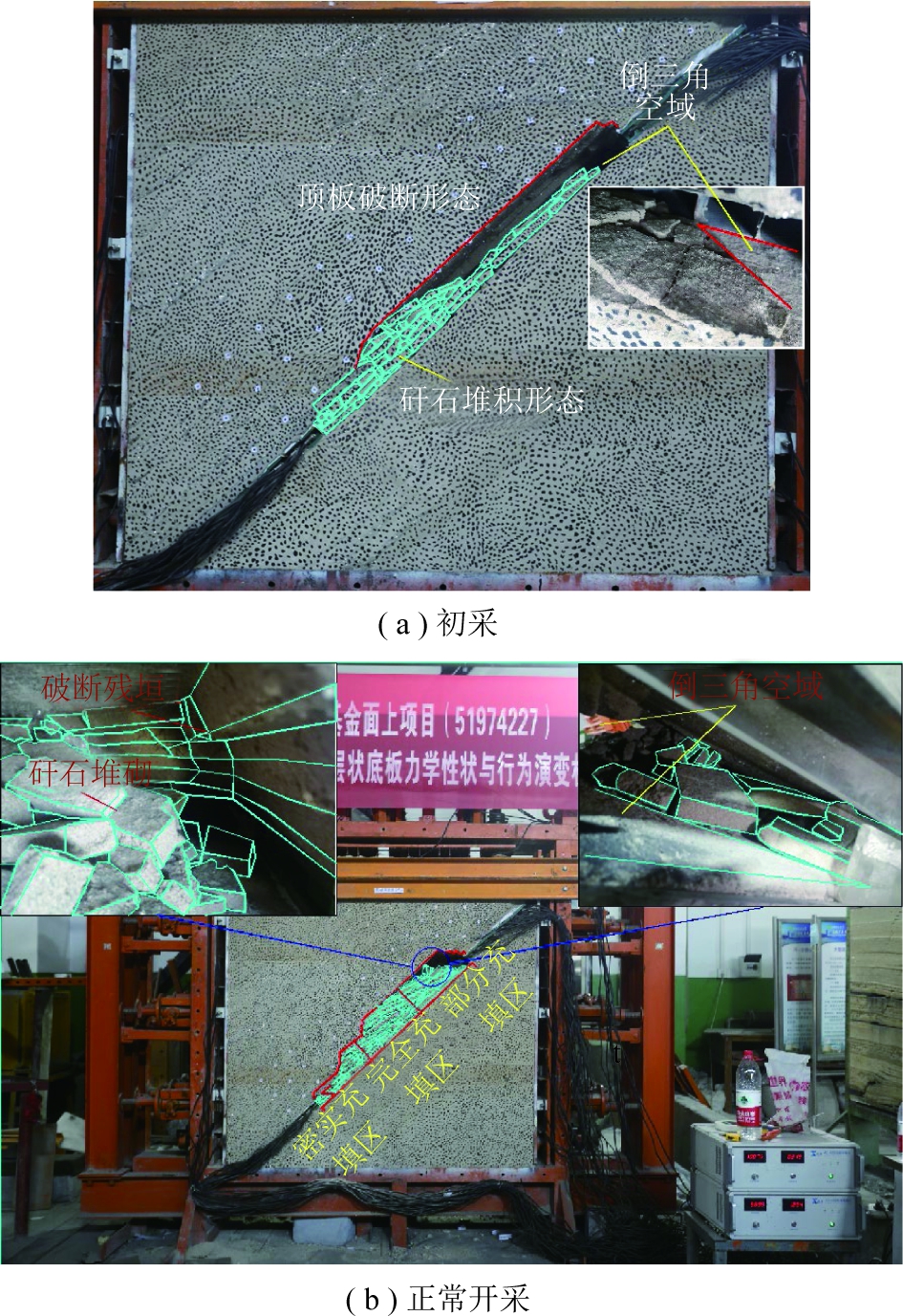

采空区垮落矸石具有显著的非均匀充填特征。在深部采空区易形成“下部填实、中部填满、上部悬空”的非均匀充填形态,倾斜中上部区域支架后方易形成“倒三角空域”,沿采空区倾向自下而上,不同区域矸石充填体的物理力学特性存在明显差异,其对顶板的支撑约束作用具有非均匀性,导致倾向不同区域顶板垮落高度不同,“关键层”区域跨层迁移。随着工作面推进,采空区矸石充填的非均匀状态趋于稳定,顶板垮落形态的非对称性趋于稳定,如图7所示。
图7 采空区垮落矸石非均匀充填特征
Fig.7 Non-uniform filling characteristics of caving gangue in goaf
大倾角俯伪斜开采,在顶板垮落矸石非均匀充填约束下,基本顶最大变形位于倾斜中上部,采场三维空间逐渐演化成“上宽下窄”形态,呈现出明显的非对称“O-X”破断特征,且“O”、“X”破断均具有时序性。不同层位顶板“O”形破断轮廓不断减小、各层周期性破断线沿伪斜方向呈不规则“月牙”状,且随着层位升高,“月牙”状破断线数量减少,如图8所示。顶板非对称“O-X”型破断导致“关键层”区域沿工作面倾斜方向发生跨层迁移,以工作面中部区域基本顶为基准,分别向下部区域直接顶和上部区域基本顶上位岩层迁移。以“关键层”破断后岩块为主体形成的“岩体结构”在走向上呈“三铰拱”或“类三铰拱”形态,在倾向上呈多级梯阶结构,表现为工作面中下部区域堆砌和中上部区域的反向堆砌2种形态,走向与倾向岩体结构相互作用形成采场三维非对称多级梯阶状壳体结构,如图9所示。
图8 伪俯斜采场覆岩“O-X”破断形态特征
Fig.8 Characteristics of “O-X”fracture morphology of overburden in pitching oblique area

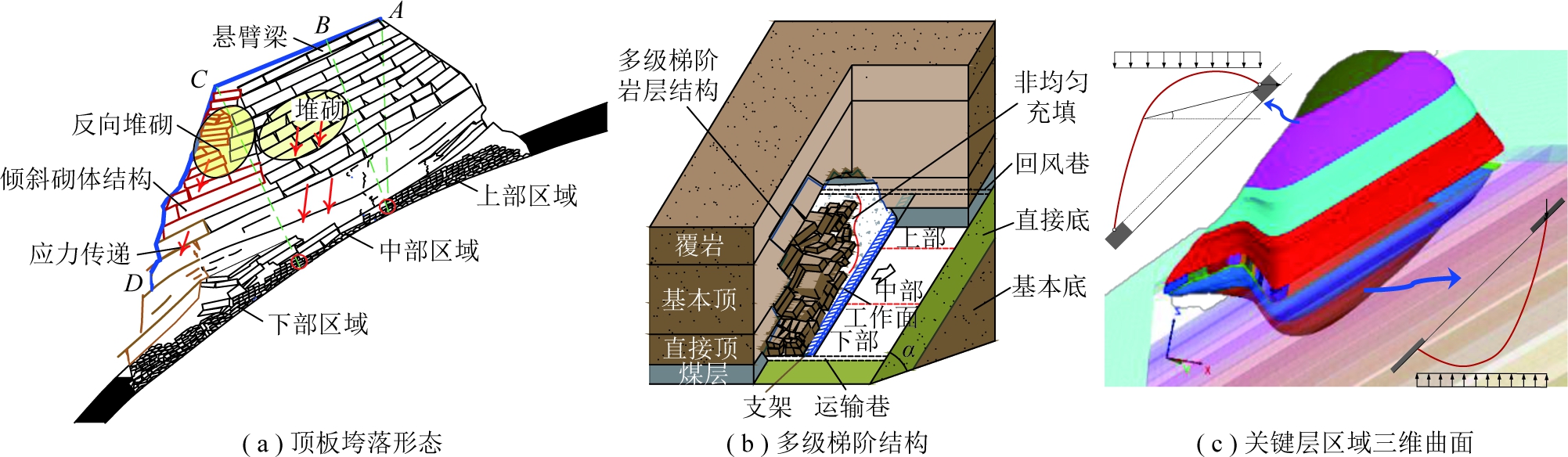

图9 覆岩三维多级梯阶状壳体结构及曲面形态
Fig.9 Multilevel ladder shell structure and surface shape of overburden
其中,低位梯阶位于工作面倾斜下部的直接顶,高位梯阶位于工作面倾斜中、上部的基本顶及其上位岩层中。低位梯阶结构失稳直接影响工作面“支架-围岩”系统稳定性,并向上发展诱发高位梯阶结构失稳。高位梯阶结构易发生拉伸破坏、压剪破坏等复合型失稳,引发采场大范围围岩运动,易诱发采场冲击灾害,是工作面岩层控制的关键。综合力学和几何方法,构建顶板倾向非对称应力拱力学模型和走向对称拱力学模型,并确定了顶板倾向非对称拱和走向对称拱的合理轴线,实现对大倾角采场顶板“关键层”区域三维曲面的定量表征。
大倾角采场底板变形破坏一般呈现非对称反拱形态,与其反拱形应力形态具有类似特征,然而,重力-倾角效应对底板破坏的影响与对顶板的影响有所不同,一般来说,层状底板在重力倾向分力挤压作用和底板应力释放过程中,首先在弱面发生挤压破坏,随即在倾向挤压下底板岩块失稳并发生向下滑移,在这个过程中,底板破坏岩块自身重力首先起到抵消层状倾向挤压的作用,底板失稳后,又是诱发底板临空面岩块下滑的主要因素。物理模拟实验表明,当倾角大于45°时,倾斜不同区域底板破坏形成的滑移体形态存在差异,一般存在“挤出-平移”、“挤出-下压”、“挤出-上推”滑移3种破坏模式,如图10所示(图10中,F1、F2为底板结构体对底板滑移体的挤压作用力,kN;F3为顶板对底板滑移体的作用力,kN)。通过建立底板非对称反拱力学模型,给出底板非对称反拱的合理轴线,可实现对大倾角底板滑移区域的定量表征。

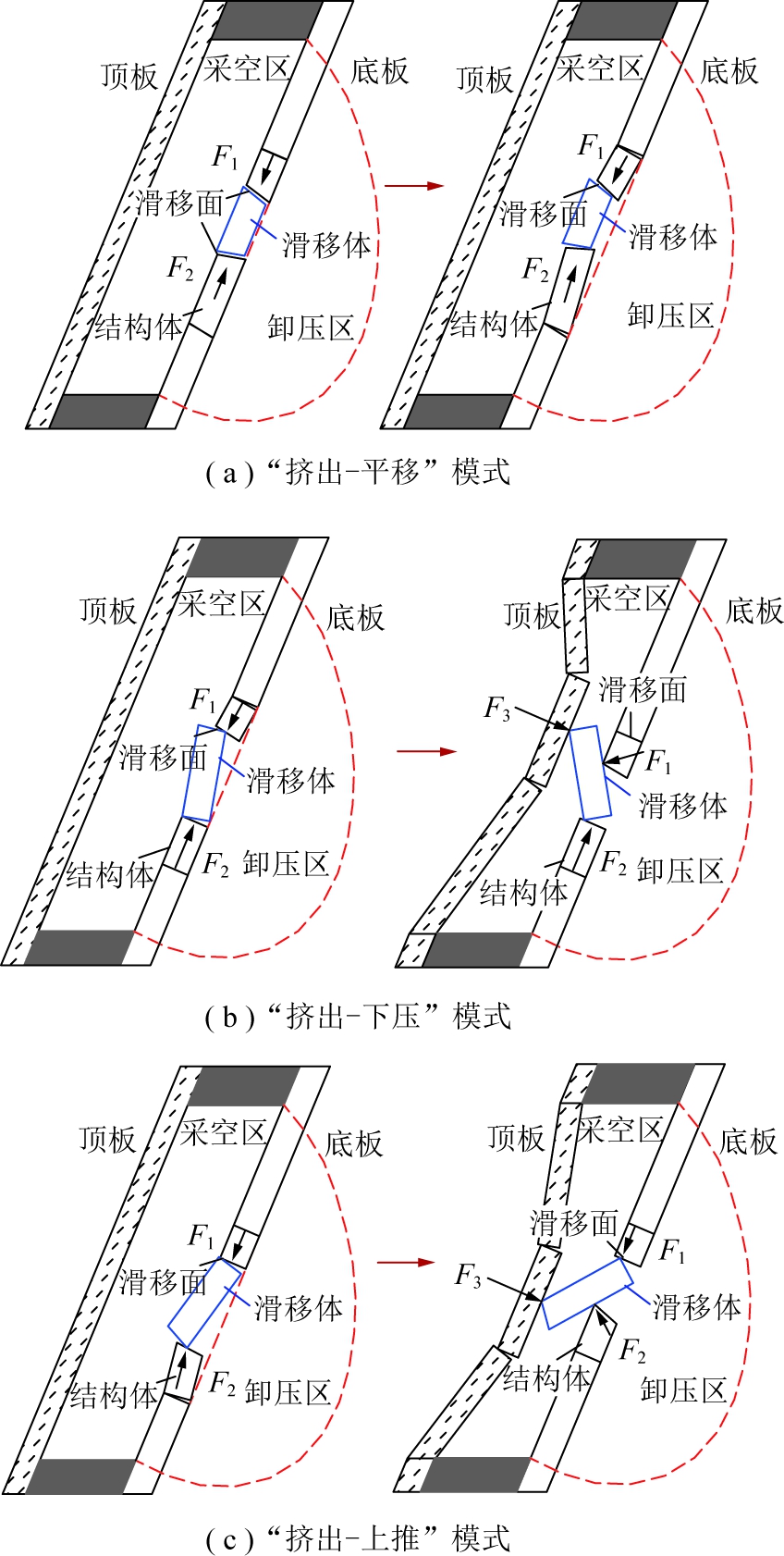

图10 底板破坏滑移模式
Fig.10 Failure and slipmodes of floor

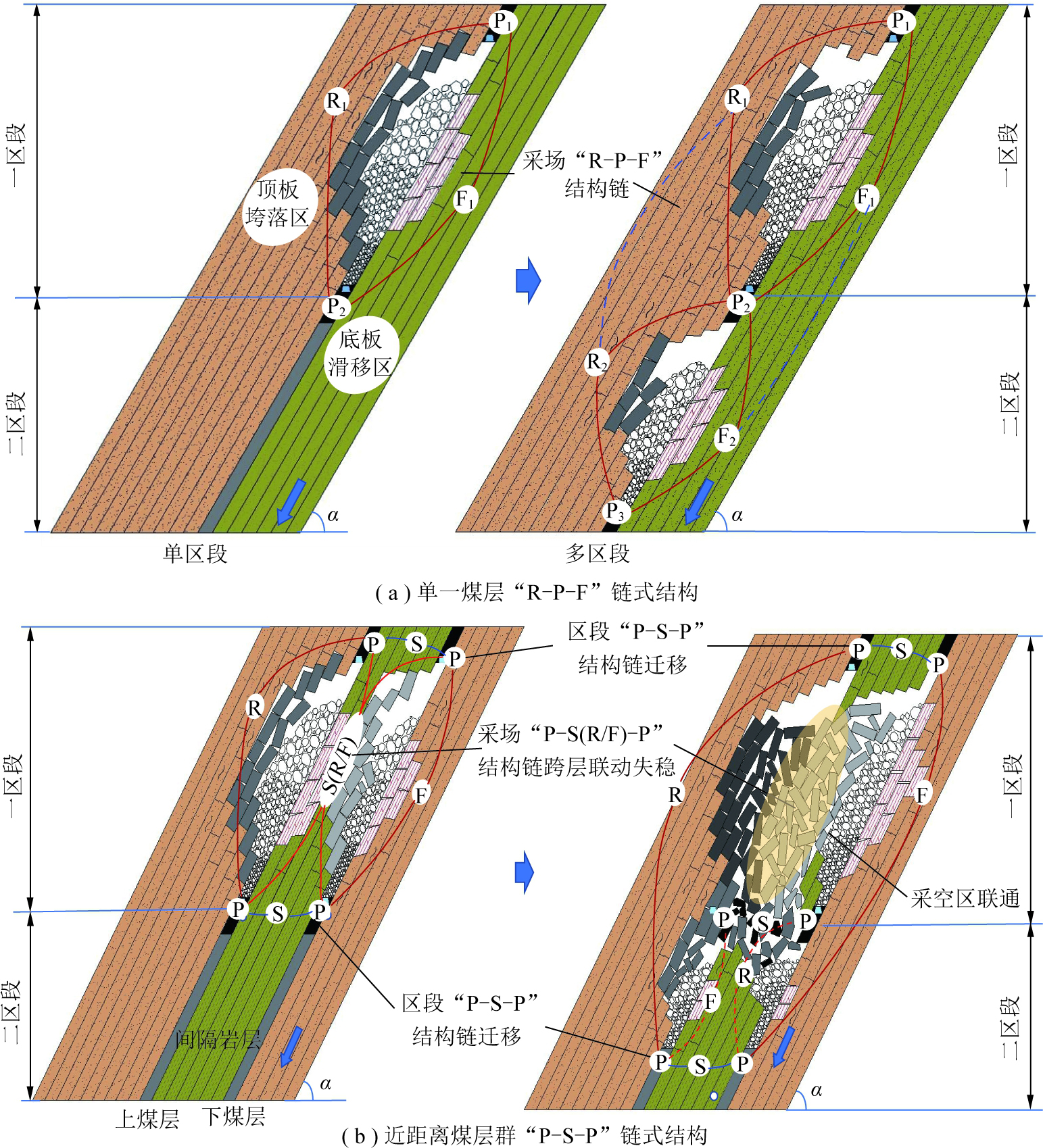

相较于近水平或缓倾斜煤层,大倾角煤层采场围岩承载结构稳定性影响因素众多,主要由多梯阶砌体结构、底板反拱结构、区段煤柱、层间岩层等构成。而顶板、底板破坏滑移沿倾向分布范围广泛,起控制作用的关键岩块位置多变,已从近水平煤层的单一因素引发围岩灾变转变为多因素耦合致灾,导致了大倾角煤层围岩承载结构具有泛化特征。具体表现为,大倾角煤层采场承载结构倾斜剖面上形成了类似链式的围岩结构。根据构成元素的不同,可以划分为单一煤层“顶板-煤柱-底板(R-P-F)”链式结构和近距离煤层群“煤柱-间隔岩层-煤柱(P-S-P)”链式结构(图11)。采场围岩链式结构与外部开采环境相互作用,内部结构单元(R、P、S、F)间通过强弱链相互关联,在重力-倾角效应的影响下,煤柱或间隔岩层多以弱链形式存在,其中,强链控制围岩空间大面积动力失稳,弱链控制围岩局部破坏。采动过程中围岩结构单元间强弱链相互转换,形成大倾角煤层开采围岩链式灾害孕育、发展、演变动态过程。
图11 采场围岩泛化承载结构
Fig.11 Generalized bearing structure of surrounding rock
其中,单层煤多区段开采时,顶板、底板通过区段煤柱间应力传递形成强、弱链,区段煤柱失稳引发相邻“R-P-F”链式失稳,诱发高位梯阶结构失稳,导致工作面支护推垮性灾变。近距离煤层群开采时,间隔岩层区域出现应力集中,发生局部渐进破坏,导致“P-S-P”链式失稳,相邻煤层回采空间连通,诱发低位梯阶结构失稳,形成采场复合动力灾害。
综上,重力-倾角效应影响下,一方面大倾角煤层采场围岩失稳致灾呈现出显著的尺度效应,如顶底板局部破坏导致围岩宏观结构的演化现象,煤柱的局部失稳引发覆岩大范围破坏与运移现象,煤壁的局部失稳诱发煤岩失稳及飞矸动力灾害等;另一方面,大倾角煤层采场围岩稳定性控制具有显著的多维特点,如,煤壁-支架-采空区矸石支撑体系维持着工作面走向系统的稳定性,覆岩-顶板-支架-底板支撑体系维持着工作面垂向系统的稳定性,煤柱-支架群-煤柱支撑体系维持着工作面倾向系统的稳定性。可以看出,上述3个系统的稳定性控制同时具有时空协同、主动被动特点,即大倾角煤层采场岩层控制是多维度、多尺度的,如图12所示。

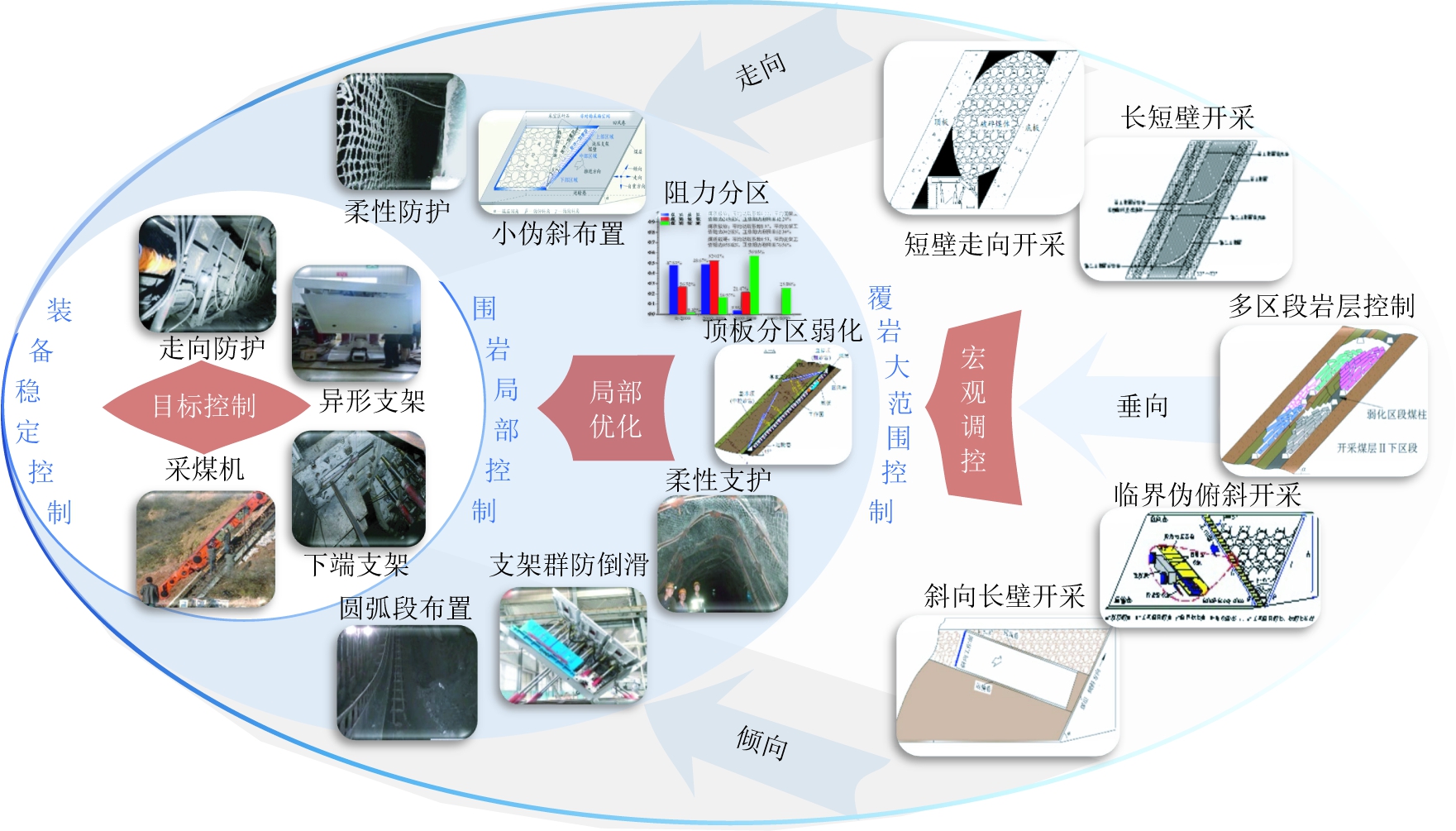

图12 大倾角多维多尺度岩层控制体系
Fig.12 Strata control of mining steeply dipping coal seams in multi-dimensional and scale
在采场尺度岩层控制方面,一是对于大倾角、急倾斜特厚煤层开采,如东峡煤矿37220-2综放工作面,煤层倾角34°~58°,厚度平均9.8 m,为了消除采用大段高采场倾向大尺度空区失稳所致的动力灾害,融合了厚煤层走向长壁和水平分段短壁开采技术,发明了大倾角特厚煤层高段走向壁式综放采煤法,消除了大段高开采跨层拱效应,避免了采空区顶板冒落和动压威胁,如图13(a)所示。二是针对大倾角中厚煤层开采,如枣泉煤矿120210综放工作面,煤层倾角平均34.5°,厚度平均8.15 m,为了缓解倾角变化引起采场顶板、底板受非对称载荷效应,发明了大倾角煤层变角度综采/放工作面伪仰斜变倾角布置方法,有效解决了支架倾倒、咬架,使设备处于合理的位态,保证变角度段工作面“支架-围岩”系统的稳定性(图13(b))。三是对于急倾斜中厚煤层开采,如绿水洞煤矿倾角60°以上煤层,发明了急倾斜煤层临界伪俯斜和斜向长壁工作面布置方法,可有效解决工作面倾角大、煤壁片帮频发难题,缓解采空区非均匀充填所致支架非对称受载特征,降低长壁采场围岩的倾角效应及煤壁片帮失稳,如图13(c)所示。

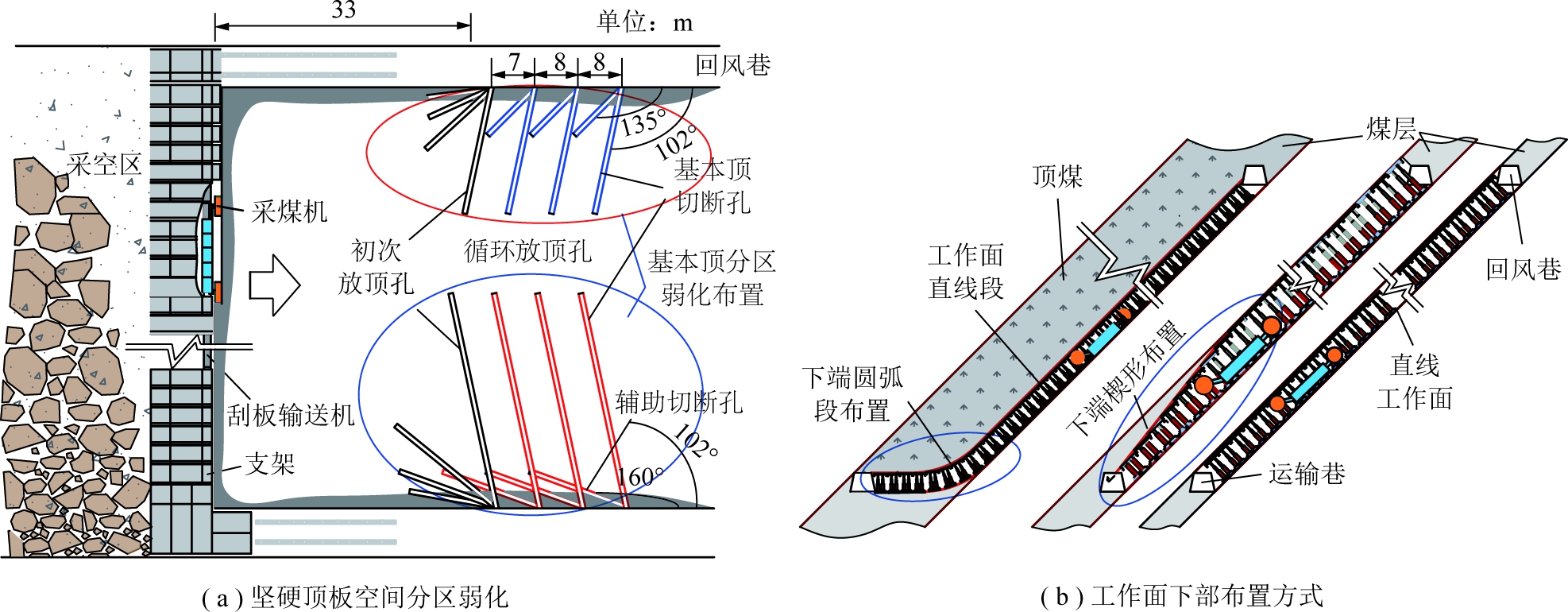

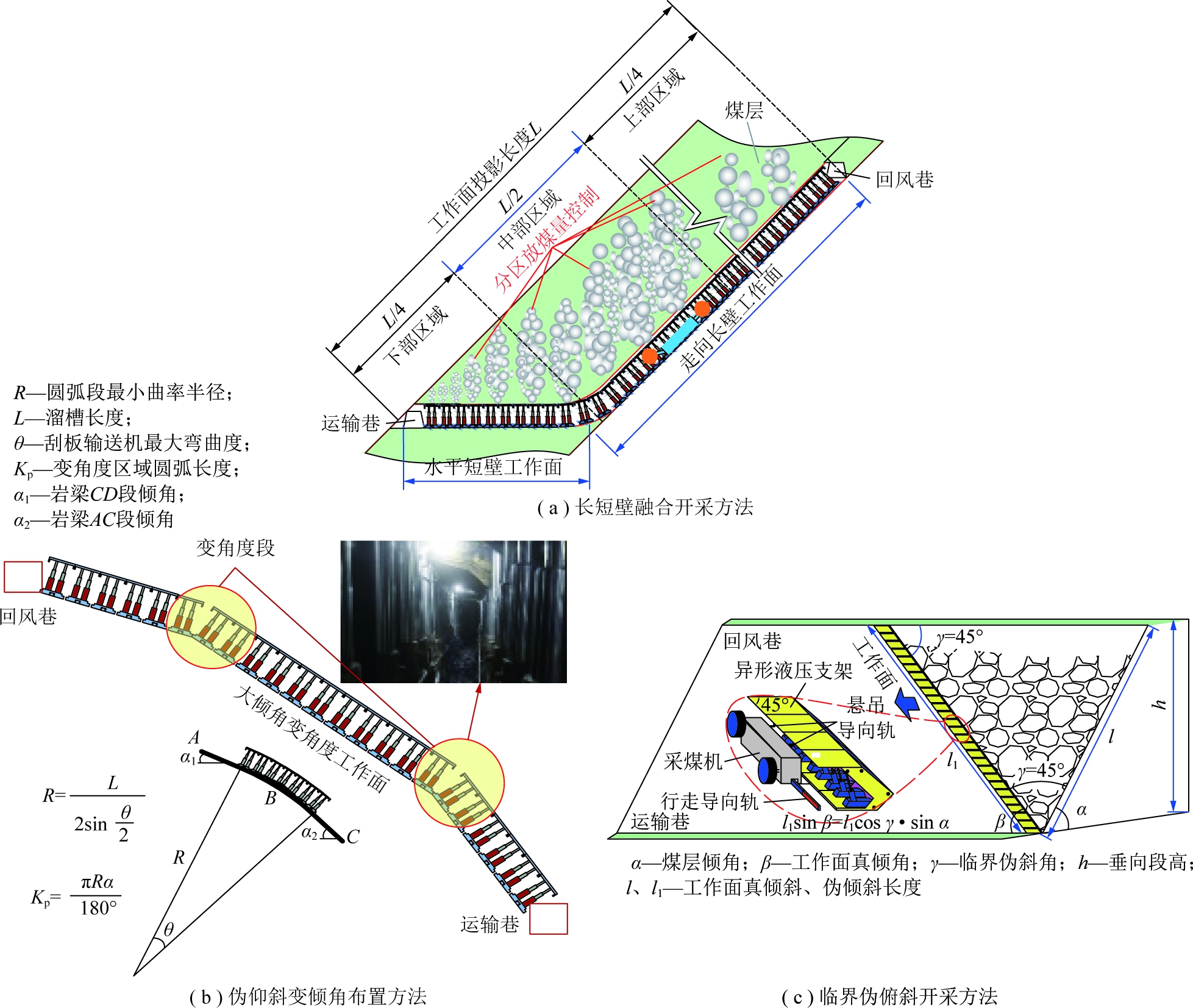

图13 大范围岩层控制方法
Fig.13 Control methods for large-scale strata
在局部尺度围岩控制方面,一是为了降低围岩结构中弱链煤柱非受控失稳所致的巷道破坏难题,如2130煤矿25221大采高工作面,煤层倾角38°~46°,采高4.5 m,采用柔性支护方法对回风巷进行支护,利用上区段垮落矸石保护区段巷道,工作面采过后煤柱及巷道围岩破坏并充填下区段采空区,2个区段贯通形成大工作面,从而解决了工作面倾斜上部区域内“顶板-支架-底板”系统的失稳问题,实现了区段煤柱-巷道稳定与破坏协同控制,大幅降低了倾斜采煤空间围岩非均衡运动及受载程度。二是针对顶板与装备非对称受载及其调控难题,采用“工作面中部基本顶深孔预裂+两巷顶板中深孔切顶+采空区基本顶深孔探测”的坚硬顶板倾向-走向综合弱化技术,以及顶板倾向分区控制方法和工作面“楔形”布置方式,降低了工作面下部采场高度,增加了倾斜下部的充填长度,保证了工作面支护系统受载均衡性,消除了顶板大范围冲击灾害隐患,提高了坚硬顶板安全控制系统可靠性,如图14所示。
图14 中尺度围岩协同控制技术
Fig.14 Cooperative control technologies for the mesoscale surrounding rock
4.2 围岩与装备多维协同控制
基于“设计—实验—试用—反馈—优化”方法,在采煤空间采场尺度和局部围岩控制的协同作用下,充分发挥工作面装备主动控制能力,确定了合理工作阻力与比压、走向-倾向-垂向稳定协调能力、全方位空间防护性能的支架设计原则,多级制动强牵引、多维防护的采煤机设计原则,以及高强度连接、自防滑能力、大功率的输送机设计原则。
沿工作面垂向维度,针对新疆2130煤矿25221大采高工作面和绿水洞煤矿3132伪俯斜工作面,研发了防顶板冲击、支撑能力强、防陷底的大倾角煤层大采高液压支架(ZY7000/22/45Q)(图15(a)),以及适应伪俯斜布置的平行四边形顶梁和错位立柱的异形液压支架(ZJ3600/15/36 D),完善了顶板-支架-底板系统协同控制技术体系,有效解决了工作面在垂向上装备过载失稳、底座陷底等稳定性控制难题。

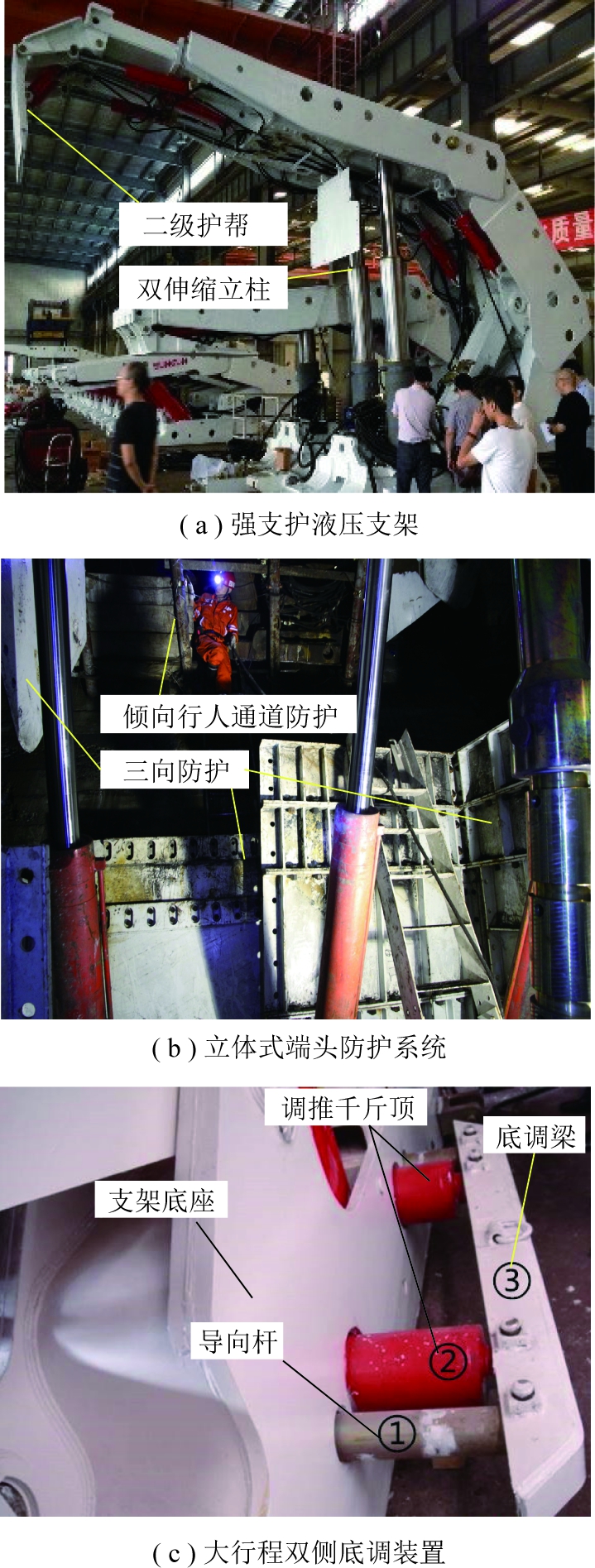

图15 适应多维协同控制的装备和装置
Fig.15 Equipment and devices suitable for multi-dimensional surrounding rocks with coordinated control
沿工作面走向维度,研发了高煤壁多级护帮装置、抬底装置以及异形防矸石冲击顶梁及多维挡矸装置,形成了完整的走向煤壁-输送机-支架-矸石协同控制系统,解决了走向上煤壁片帮、支架与输送机钻底等装备稳定性控制难题(图15(a),(b))。沿工作面倾向维度,设计了支架活动双侧调架梁和调架千斤顶、顶梁和掩护梁上设双侧活动侧护板(图15(c)),增大了支架底座宽度(1.75 m),调整受载与约束状态,提高了液压支架的防倒、防滑可靠性;提高了刮板输送机连接结构件及与支架和采煤机连接件的强度,大幅降低了输送机下滑造成结构件及连接件破坏;采煤机设置了液压和机械两级防滑、防跑装置,更加可靠;形成了防装备下滑、防支架倾倒、防采煤机跑车的三机(支架-刮板输送机-采煤机)系统协同控制装备与技术,实现了架间、三机的协调稳定控制,解决了装备倾向稳定性控制系列难题。
(1) 重力-倾角效应是指在原岩应力场内采动引起的层状煤岩体物理力学性状和行为随地层倾角的变化而改变的现象。其是导致细观单元体主应力偏转和层间接触处应力非均衡传递,介观层状模型优势破裂面方向偏移和宏观层状关键层区域迁移、岩体结构异化等的主要影响因素。
(2) 重力-倾角效应具有显著的多尺度特点,其改变了煤岩组合界面间的非均衡传力特性、界面附近煤岩体内应力传递方向、裂隙发展的特征、煤体破坏形式;改变了围岩采动应力路径演变规律,采场空间不同区域顶板的应力环境与受载历程存在差异,顶板的损伤变形与破坏运动等力学性状与行为存在明显的区域性和时序性特征;使大倾角煤层采场顶板结构多发生区域跨层迁移转化、底板非对称破坏滑移、区段煤柱或煤壁夹持效应;导致采场关键岩块位置多变,存在多因素耦合引发围岩灾变倾向。
(3) 科学合理利用重力-倾角效应进行岩层控制,是实现大倾角煤层安全高效开采的关键,从不同尺度和维度岩层协同控制入手,以降维度、减尺度为目标,突破传统开采方法与技术瓶颈,研发颠覆性开采技术,改造或创新开采装备,可实现装备与围岩的协同控制。
